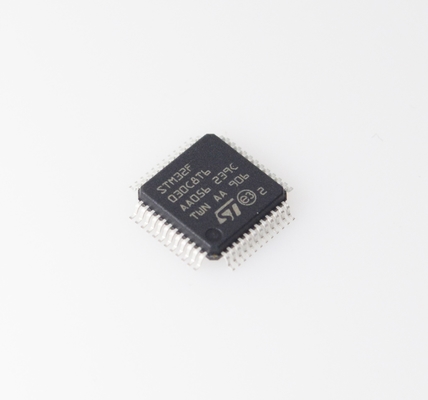

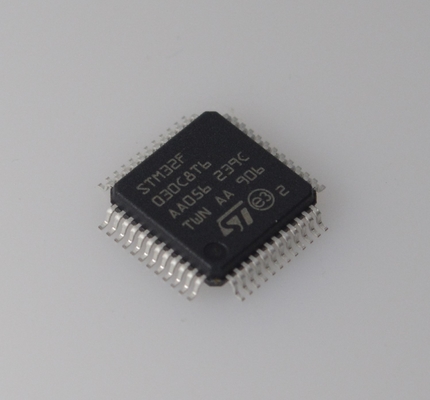

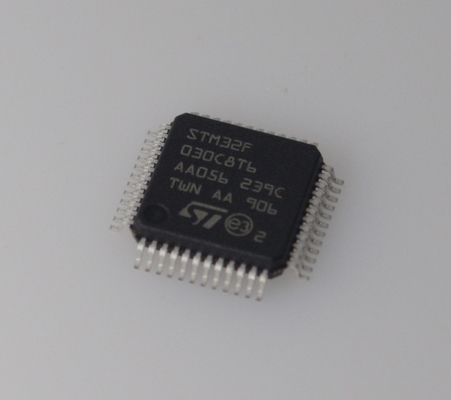

STM32F030C8T6 48MHz Cortex-M0 MCU 64KB فلش 8KB رم 12 بیت ADC کم هزینه 5V تحمل 37 GPIOs و طیف گسترده ای از دمای برای طرح های جاسازی شده قوی

STM32F030C8T6 پردازنده 48 مگاهرتز Cortex-M0، حافظه فلش 64 کیلوبایتی، رم 8 کیلوبایتی، ADC 12 بیتی، کم هزینه، 5 ولت تحمل پذیر، 37 GPIO و محدوده دمایی وسیع برای طراحی های تعبیه شده مقاوم

ویژگی ها

• هسته: Arm® پردازنده 32 بیتی Cortex®-M0، فرکانس تا 48 مگاهرتز

• حافظه ها

– 16 تا 256 کیلوبایت حافظه فلش

– 4 تا 32 کیلوبایت SRAM با برابری HW

• واحد محاسبه CRC

• تنظیم مجدد و مدیریت توان

– منبع تغذیه دیجیتال و ورودی/خروجی: VDD = 2.4 ولت تا 3.6 ولت

– منبع تغذیه آنالوگ: VDDA = VDD تا 3.6 ولت

– ریست روشن/خاموش (POR/PDR)

– حالت های کم مصرف: Sleep، Stop، Standby

• مدیریت ساعت

– نوسان ساز کریستالی 4 تا 32 مگاهرتز

– نوسان ساز 32 کیلوهرتز برای RTC با کالیبراسیون

– RC داخلی 8 مگاهرتز با گزینه x6 PLL

– نوسان ساز RC داخلی 40 کیلوهرتز

• تا 55 ورودی/خروجی سریع

– همه قابل نقشه برداری بر روی بردار وقفه خارجی

– تا 55 ورودی/خروجی با قابلیت تحمل 5 ولت

• کنترلر DMA 5 کاناله

• یک ADC 12 بیتی، 1.0 µs (تا 16 کانال)

– محدوده تبدیل: 0 تا 3.6 ولت

– منبع تغذیه آنالوگ جداگانه: 2.4 ولت تا 3.6 ولت

• RTC تقویمی با آلارم و بیدار شدن دوره ای از Stop/Standby

• 11 تایمر

– یک تایمر کنترل پیشرفته 16 بیتی برای خروجی PWM شش کاناله

– تا هفت تایمر 16 بیتی، با حداکثر چهار IC/OC، OCN، قابل استفاده برای رمزگشایی کنترل IR

– تایمرهای Watchdog مستقل و سیستمی

– تایمر SysTick

• رابط های ارتباطی

– تا دو رابط I2C

– پشتیبانی از Fast Mode Plus (1 مگابیت بر ثانیه) در یک یا دو I/F، با جریان سینک 20 میلی آمپر

– پشتیبانی SMBus/PMBus (در یک I/F)

– تا شش USART که از SPI همزمان اصلی و کنترل مودم پشتیبانی می کنند. یکی با تشخیص خودکار نرخ باود

– تا دو SPI (18 مگابیت بر ثانیه) با فریم های 4 تا 16 بیتی قابل برنامه ریزی

• اشکال زدایی سیم سریال (SWD)

• همه بسته ها ECOPACK®2

شرح

میکروکنترلرهای STM32F030x4/x6/x8/xC شامل هسته RISC 32 بیتی Arm® Cortex®-M0 با عملکرد بالا هستند که با فرکانس 48 مگاهرتز کار می کنند، حافظه های تعبیه شده با سرعت بالا (تا 256 کیلوبایت حافظه فلش و تا 32 کیلوبایت SRAM) و طیف گسترده ای از لوازم جانبی و ورودی/خروجی های پیشرفته. همه دستگاه ها رابط های ارتباطی استاندارد (تا دو I2C، تا دو SPI و تا شش USART)، یک ADC 12 بیتی، هفت تایمر 16 بیتی با هدف عمومی و یک تایمر PWM با کنترل پیشرفته را ارائه می دهند.

میکروکنترلرهای STM32F030x4/x6/x8/xC در محدوده دمایی -40 تا +85 درجه سانتیگراد از منبع تغذیه 2.4 تا 3.6 ولت کار می کنند. مجموعه ای جامع از حالت های صرفه جویی در مصرف انرژی، طراحی برنامه های کم مصرف را امکان پذیر می کند.

میکروکنترلرهای STM32F030x4/x6/x8/xC شامل دستگاه هایی در چهار بسته مختلف از 20 پین تا 64 پین هستند. بسته به دستگاه انتخاب شده، مجموعه های مختلفی از لوازم جانبی گنجانده شده است. شرح زیر مروری بر طیف کاملی از لوازم جانبی STM32F030x4/x6/x8/xC ارائه می دهد.

این ویژگی ها میکروکنترلرهای STM32F030x4/x6/x8/xC را برای طیف گسترده ای از برنامه ها مانند کنترل برنامه و رابط های کاربری، تجهیزات دستی، گیرنده های A/V و تلویزیون دیجیتال، لوازم جانبی رایانه شخصی، پلتفرم های بازی و GPS، برنامه های صنعتی، PLC ها، اینورترها، چاپگرها، اسکنرها، سیستم های هشدار، اینترکام های ویدئویی و HVAC ها مناسب می کند.

برنامه ها

لوازم الکترونیکی مصرفی
دستگاه های خانه هوشمند (به عنوان مثال، کنترل از راه دور، روشنایی LED، لوازم کوچک)

اسباب بازی ها، لوازم جانبی بازی، ابزارهای الکترونیکی

کنترل صنعتی
PLC های کوچک، کنترل موتور (به عنوان مثال، موتورهای پله ای، درایوهای BLDC پایه)

جمع آوری داده های حسگر (ADC + توسعه GPlO)

0HMI های کم هزینه (رابط های انسان و ماشین)

loT (اینترنت اشیا) نقاط پایانی

کنترل ماژول بی سیم (جفت شده با ماژول های Wi-Fi/Bluetooth/ZigBee)

دستگاه های باتری دار (حالت های کم مصرف بهینه شده)

اتوماسیون و کنترل تعبیه شده

کنتورهای هوشمند (برق، آب و غیره)

رباتیک کوچک، کنترل منطقی برای تجهیزات اتوماتیک

الکترونیک خودرو (سیستم های غیر بحرانی)

ماژول های کنترل بدنه (به عنوان مثال، کنترل پنجره/چراغ)

 لوازم جانبی داخل خودرو (آداپتورهای OBD-ll و غیره)
