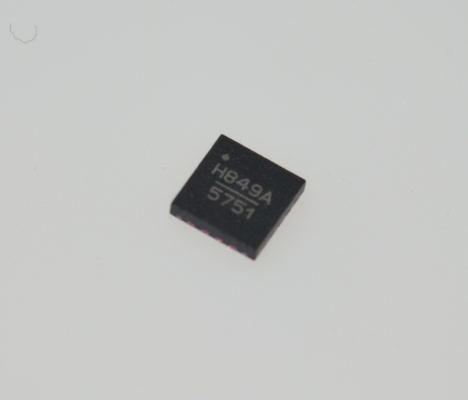

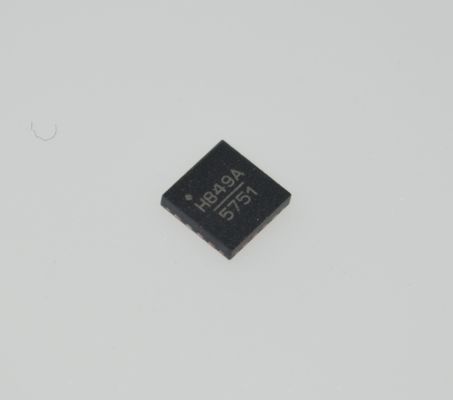

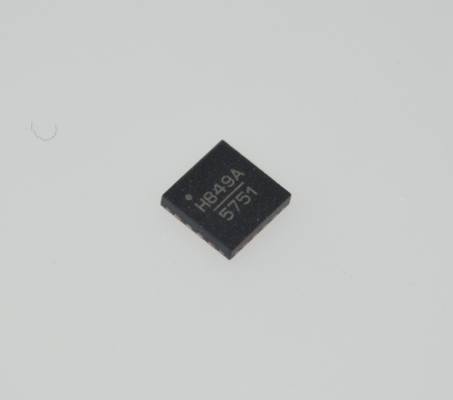

HMC849ALP4CE سوئیچ SPDT پرسرعت 24 گیگابیت بر ثانیه با تلفات درج کم، عملکرد 3.3 ولت/5 ولت، پهنای باند وسیع، ایزولاسیون بالا، سوئیچینگ سریع و حفاظت ESD

HMC849ALP4CE سوئیچ SPDT پرسرعت 24 گیگابیت بر ثانیه با تلفات درج کم، عملکرد 3.3 ولت/5 ولت، پهنای باند وسیع، ایزولاسیون بالا، سوئیچینگ سریع و حفاظت ESD

 ویژگی‌ها

ایزولاسیون بالا: تا 60 دسی‌بل

کنترل مثبت واحد: 0/+3 ولت تا +5 ولت

IP3 ورودی بالا: +52 dBm

طراحی غیر بازتابنده

حالت “همه خاموش”

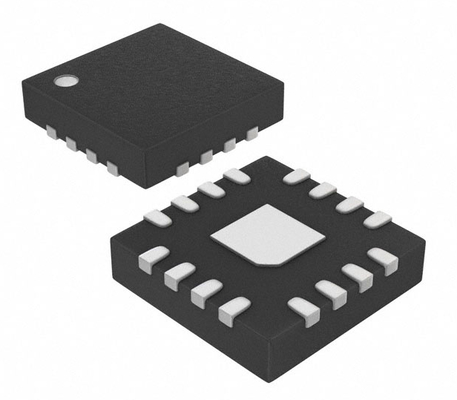

بسته QFN 16 لید 4x4 میلی‌متری: 16 میلی‌متر مربع

کاربردهای معمول

HMC849ALP4CE برای موارد زیر ایده‌آل است:

• زیرساخت سلولی/4G

• WiMAX، WiBro و بی‌سیم ثابت

• تلماتیک خودرو

• رادیو سیار

• تجهیزات تست

توضیحات کلی

HMC849ALP4CE یک سوئیچ SPDT pHEMT GaAs با ایزولاسیون بالا و غیر بازتابنده DC تا 6 گیگاهرتز است که در یک بسته نصب سطحی بدون سرب با هزینه کم قرار دارد. این سوئیچ برای کاربردهای زیرساخت سلولی/WiMAX/4G ایده‌آل است و ایزولاسیون تا 60 دسی‌بل، تلفات درج کم 0.8 دسی‌بل و IP3 ورودی +52 dBm را ارائه می‌دهد. توانایی تحمل توان در باند WiMAX 5 - 6 گیگاهرتز عالی است و سوئیچ نقطه فشرده‌سازی P1dB +31 dBm را ارائه می‌دهد. مدار روی تراشه امکان کنترل ولتاژ مثبت واحد 0/+3 ولت یا 0/+5 ولت را با جریان‌های DC بسیار کم فراهم می‌کند. ورودی فعال‌سازی (EN) که روی منطق بالا تنظیم شده است، سوئیچ را در حالت “همه خاموش” قرار می‌دهد.
