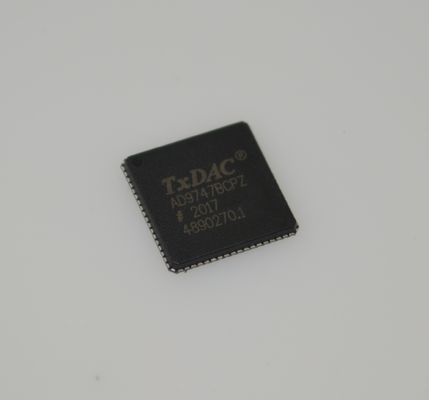

AD9747BCPZ 14-Bit 2.5 GSPS DAC با سرعت بالا با ورودی های LVDS با قدرت پایین SFDR عالی و انعطاف پذیر و پهنای باند گسترده و محدوده دمای صنعتی

AD9747BCPZ مبدل دیجیتال به آنالوگ 14 بیتی 2.5 GSPS با ورودی‌های LVDS کم مصرف، SFDR عالی، ساعت‌زنی انعطاف‌پذیر، پهنای باند وسیع و محدوده دمایی صنعتی

ویژگی‌ها

محدوده دینامیکی بالا، DAC های دوگانه

نویز کم و اعوجاج بین مدولاسیون

WCDMA ACLR تک حامل = 80 dBc در 61.44 مگاهرتز IF

مرحله خروجی سوئیچینگ نوآورانه، خروجی‌های قابل استفاده را فراتر از فرکانس نایکوئیست مجاز می‌کند

ورودی‌های LVCMOS با عملکرد دو پورت یا اختیاری تک پورت متناوب

خروجی‌های جریان آنالوگ دیفرانسیل از 8.6 میلی‌آمپر تا 31.7 میلی‌آمپر مقیاس کامل قابل برنامه‌ریزی هستند

DAC های جریان کمکی 10 بیتی با قابلیت منبع/سینک برای خنثی‌سازی آفست خارجی

منبع ولتاژ مرجع دقیق داخلی 1.2 ولت

از منابع 1.8 ولت و 3.3 ولت کار می‌کند

اتلاف توان 315 میلی‌وات

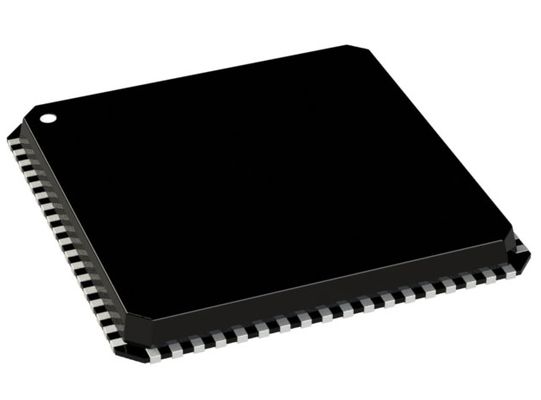

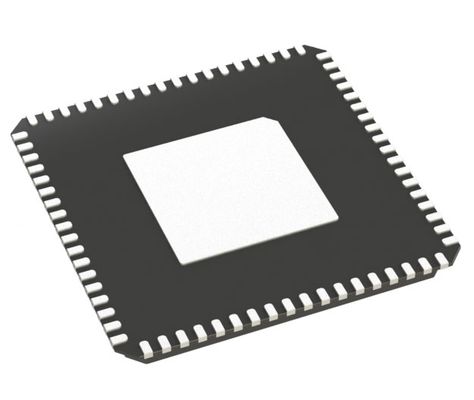

ردپای کوچک، بدون سرب، 72 پین LFCSP

کاربردها

زیرساخت بی‌سیم: WCDMA، CDMA2000، TD-SCDMA، WiMAX

ارتباطات پهنای باند: LMDS/MMDS، نقطه به نقطه

ابزار دقیق: ژنراتورهای سیگنال RF، ژنراتورهای شکل موج دلخواه

توضیحات کلی

AD9741/AD9743/AD9745/AD9746/AD9747 پین سازگار، مبدل‌های دیجیتال به آنالوگ (DAC) دوگانه با محدوده دینامیکی بالا با وضوح 8/10/12/14/16 بیتی و نرخ نمونه‌برداری تا 250 MSPS هستند. این دستگاه‌ها شامل ویژگی‌های خاصی برای برنامه‌های انتقال تبدیل مستقیم، از جمله جبران بهره و آفست هستند و به‌طور یکپارچه با مدولاتورهای چهارفازی آنالوگ، مانند ADL5370، ارتباط برقرار می‌کنند.

یک معماری خروجی اختصاصی و پویا، سنتز خروجی‌های آنالوگ را حتی بالاتر از نایکوئیست با انتقال انرژی از فرکانس پایه به فرکانس تصویر مجاز می‌کند. قابلیت برنامه‌ریزی کامل از طریق پورت رابط جانبی سریال (SPI) ارائه می‌شود. علاوه بر این، برخی از ویژگی‌های قابل برنامه‌ریزی پین برای آن دسته از برنامه‌هایی که کنترل‌کننده ندارند، ارائه می‌شود.

نکات برجسته محصول

نویز کم و اعوجاج بین مدولاسیون (IMD) سنتز با کیفیت بالا از سیگنال‌های پهنای باند را امکان‌پذیر می‌کند.

خروجی سوئیچینگ اختصاصی برای عملکرد دینامیکی پیشرفته.

خروجی‌های جریان قابل برنامه‌ریزی و DAC های کمکی دوگانه، انعطاف‌پذیری و پیشرفت‌های سیستم را فراهم می‌کنند.
