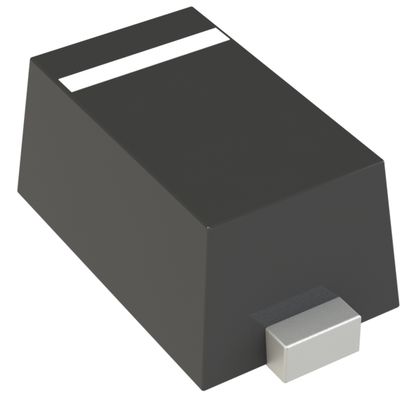

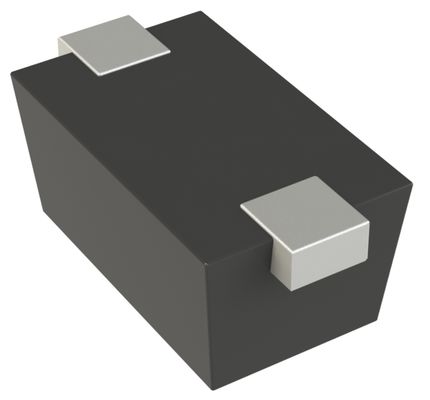

حفاظت از خطوط داده با سرعت بالا با ESD5Z3.3T1G 3.3V یک جهت گیرنده ظرفیت بسیار کم و پاسخ زیر نانوسکنید در یک بسته کوچک SOD-523

محافظت از خطوط داده پرسرعت با ESD5Z3.3T1G 3.3V Uni-Directional Clamping Ultra-Low Capacitance و پاسخ زیر نانوثانیه در یک پکیج مینیاتوری SOD-523

andnbsp;

ویژگی‌ها

 ولتاژ گیره کم

 ابعاد کلی بدنه کوچک: 0.047andnbsp;x 0.032andnbsp;(1.20 mm x 0.80 mm)

 ارتفاع بدنه کم: 0.028andnbsp;(0.7 mm)

 ولتاژ ایستاده: 2.5 V وminus; 12 V

 توان پیک تا 240 وات @ 8 x 20 s پالس

 نشت کم

 زمان پاسخ معمولاً andlt; 1 ns است

 رتبه ESD کلاس 3 (andgt; 16 kV) بر اساس مدل بدن انسان

 حفاظت ESD IEC61000andminus;4andminus;2 سطح 4

 حفاظت EFT IEC61000andminus;4andminus;4 سطح 4

 پیشوند SZ برای خودرو و سایر برنامه‌هایی که نیاز به الزامات تغییر سایت و کنترل منحصربه‌فرد دارند. AECandminus;Q101 واجد شرایط و PPAP Capable

 این دستگاه‌ها Pbandminus;Free هستند و با RoHS سازگار هستند

andnbsp;

کاربردها

1. حفاظت از رابط داده پرسرعت:

این کاربرد اصلی آن است. ظرفیت فوق‌العاده کم و زمان پاسخ زیر نانوثانیه اطمینان حاصل می‌کند که یکپارچگی سیگنال به خطر نمی‌افتد و آن را برای موارد زیر ایده‌آل می‌کند:

• USB 2.0 / 3.0 خطوط داده

• HDMI و DisplayPort رابط‌ها

• اترنت پرسرعت پورت‌های RJ45

• Mobile High-Definition Link (MHL) و SATA رابط‌ها

2. دستگاه‌های الکترونیکی قابل حمل:
پکیج مینیاتوری SOD-523 آن برای دستگاه‌های با فضای محدود ایده‌آل است و حفاظت ESD قوی را برای پورت‌های زیر فراهم می‌کند:

• گوشی‌های هوشمند و تبلت‌ها (پورت‌های شارژ/داده، جک‌های صدا)

• لپ‌تاپ‌ها و اولترابوک‌ها

• دستگاه‌های پوشیدنی (ساعت‌های هوشمند، ردیاب‌های تناسب اندام)

• دوربین‌های دیجیتال و کنسول‌های بازی قابل حمل

3. تجهیزات ارتباطی و محاسباتی:

• خطوط داده پرسرعت در سرورها، روترها و سوئیچ‌ها.

• آنتن‌های RF سلولی (به عنوان مثال، برای GPS، Wi-Fi، ماژول‌های بلوتوث)، که در آن ولتاژ کاری 3.3 ولت با ولتاژ مدار مطابقت دارد.

andnbsp;

توضیحات

سری ESD5Z برای محافظت از اجزای حساس به ولتاژ در برابر ESD و رویدادهای ولتاژ گذرا طراحی شده است. قابلیت گیره عالی، نشت کم و زمان پاسخ سریع، این قطعات را برای حفاظت ESD در طرح‌هایی که فضای برد در اولویت است، ایده‌آل می‌کند. به دلیل اندازه کوچک آن، برای استفاده در تلفن‌های همراه، دستگاه‌های قابل حمل، دوربین‌های دیجیتال، منابع تغذیه و بسیاری از برنامه‌های قابل حمل دیگر مناسب است.

andnbsp;

اطلاعات

andnbsp;

نقاشی

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می‌کنیم. ^_^
