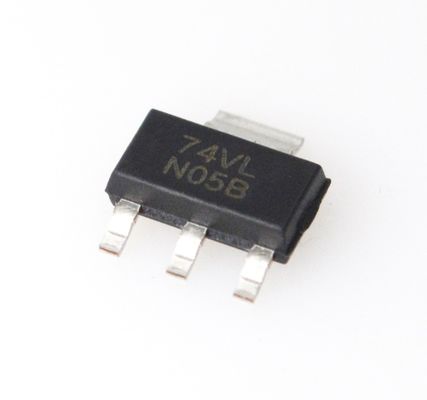

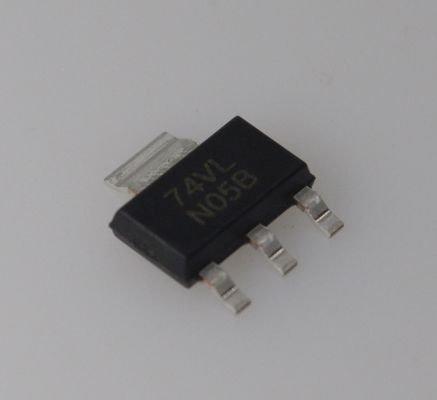

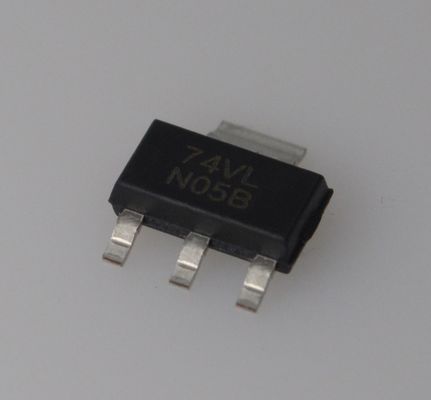

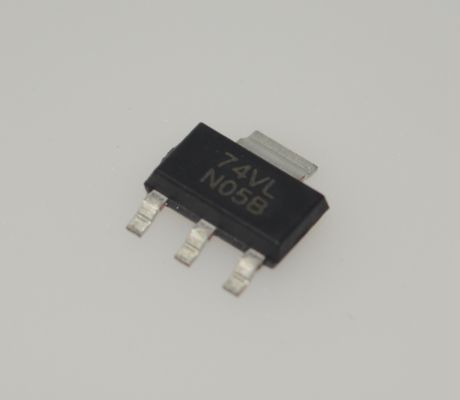

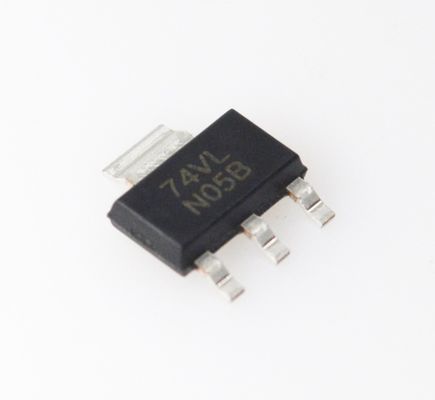

LM1117IMPX-3.3 3.3V خروجی ثابت 800mA تنظیم کننده LDO کاهش کم (1.2V) دقت بالا (± 2%) حفاظت حرارتی و جریان SOT-223 بسته پایدار با خازن های سرامیکی

LM1117IMPX-3.3 تنظیم کننده LDO با خروجی ثابت 3.3 ولت، 800 میلی آمپر، افت ولتاژ کم (1.2 ولت)، دقت بالا (±2%)، حفاظت حرارتی و جریانی، بسته SOT-223، پایدار با خازن های سرامیکی

andnbsp;

ویژگی ها

andbull; برای جایگزین جدیدتر و فوری، TLV1117 را ببینید

andbull; برای جایگزین های فوری در پیکربندی بسته SOT-223 با خروجی ثابت و عملکرد بهبود یافته، TLV761 را ببینید

andbull; موجود در نسخه های 1.8 ولت، 2.5 ولت، 3.3 ولت، 5 ولت و قابل تنظیم

andbull; بسته های SOT-223 و WSON صرفه جویی در فضا

andbull; محدود کننده جریان و حفاظت حرارتی

andbull; جریان خروجی: 800 میلی آمپر

andbull; تنظیم خط: 0.2٪ (حداکثر)

andbull; تنظیم بار: 0.4٪ (حداکثر)

andbull; محدوده دما:

andnbsp; andndash; LM1117: 0 درجه سانتیگراد تا +125 درجه سانتیگراد

andnbsp; andndash; LM1117I: andndash;40 درجه سانتیگراد تا +125 درجه سانتیگراد

andnbsp;

کاربردها

andbull; ماژول های مرحله قدرت درایو AC

andbull; منبع تغذیه شبکه و سرور تجاری

andbull; AC/DC صنعتی

andbull; اسکنرهای اولتراسوند

andbull; ماژول های کنترل درایو سروو

andnbsp;

شرح

LM1117 یک تنظیم کننده ولتاژ با افت ولتاژ کم است که افت ولتاژ 1.2 ولت در جریان بار 800 میلی آمپر دارد.

LM1117 در نسخه قابل تنظیم موجود است که می تواند ولتاژ خروجی را از 1.25 ولت تا 13.8 ولت با تنها دو مقاومت خارجی تنظیم کند. علاوه بر این، این دستگاه در پنج ولتاژ ثابت 1.8 ولت، 2.5 ولت، 3.3 ولت و 5 ولت موجود است.

LM1117 محدود کننده جریان و خاموش شدن حرارتی را ارائه می دهد. این مدار شامل یک مرجع شکاف باند اصلاح شده با زنر است تا از دقت ولتاژ خروجی تا ±1٪ اطمینان حاصل شود.

حداقل 10 میکروفاراد خازن تانتالیوم در خروجی برای بهبود پاسخ گذرا و پایداری مورد نیاز است.

andnbsp;

اطلاعات

andnbsp;

نقاشی

andnbsp;

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال های خرید خوب با قیمت خوب.
• خدمات حرفه ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می کند.^_^
