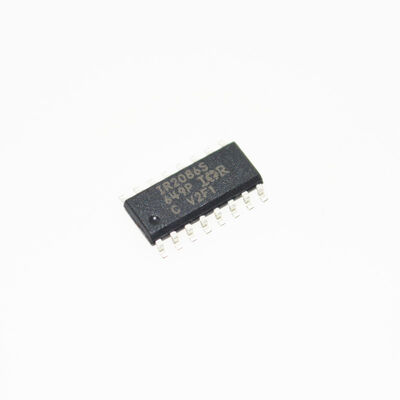

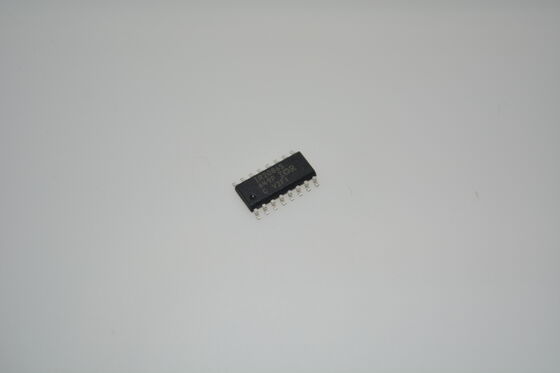

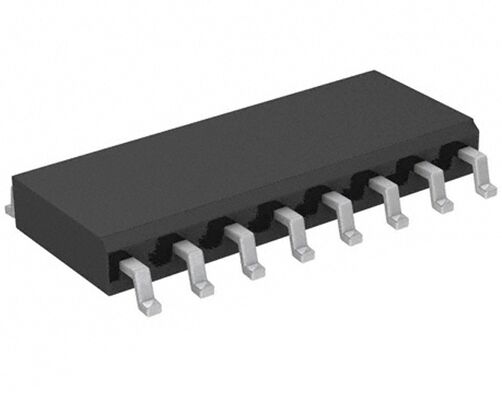

IR2086STRPBF 600V Half-Bridge Driver IC High-Side Bootstrap 200mA / 350mA منبع / غرق شدن 50ns کنترل زمان خاموش VCC UVLO حفاظت برای موتور محرک ها و اینورترهای UPS

IR2086STRPBF 600V درایور نیم پل IC های ساید بوت استرپ 200mA/350mA سورسینگ/سینکینگ 50ns کنترل زمان مرده حفاظت UVLO VCC برای درایوهای موتور و اینورترهای UPS

ویژگی ها

• راه حل کنترل ساده سمت اولیه برای فعال کردن مبدل های DC-Bus فول-بریج برای سیستم های توزیع شده 48 ولت با کاهش تعداد قطعات و فضای برد.

• فرکانس و زمان مرده با دو جزء خارجی تنظیم می شوند

• حداکثر خروجی 500 کیلوهرتز در هر کانال با چرخه وظیفه 50%

• زمان مرده قابل تنظیم 50 نانوثانیه ~ 200 نانوثانیه

• کانال شناور طراحی شده برای عملیات بوت استرپ تا +100 ولت DC

• تطابق عرض پالس سمت بالا و پایین تا +/- 25 نانوثانیه

• حفاظت در برابر جریان بیش از حد با دوره هیپاپ قابل تنظیم.

• قفل ولتاژ پایین و استارت نرم داخلی • قطعه بدون سرب نیز موجود است

کاربردها

• اینورترهای درایو موتور: برای رانندگی فازها در درایوهای موتور AC (VFD) و درایوهای سروو.

• منابع تغذیه سوئیچینگ (SMPS): در توپولوژی های نیم پل و فول پل.

• اینورترهای منبع تغذیه بدون وقفه (UPS).

• اینورترهای DC-AC برای تبدیل انرژی خورشیدی و عمومی.

• بالاست های الکترونیکی و گرمایش القایی.

توضیحات

IR2086S(PbF) یک کنترلر و درایور فول-بریج خود نوسانی با چرخه وظیفه 50% است که برای مبدل های DC Bus فول-بریج 36V-75V ایده آل است. زمان مرده را می توان از طریق انتخاب مناسب CT کنترل کرد و می تواند از 50 تا 200 نانوثانیه متغیر باشد. استارت نرم داخلی عرض پالس را در هنگام روشن شدن افزایش می دهد و عرض پالس های مساوی را برای خروجی های بالا و پایین در طول چرخه راه اندازی حفظ می کند. قفل ولتاژ پایین از عملکرد در صورت کمتر بودن Vcc از 7.5 ولت DC جلوگیری می کند. خاموشی جریان بیش از حد زمانی رخ می دهد که ولتاژ پین Cs از 200 میلی ولت تجاوز کند. راه اندازی مجدد پس از تریپ جریان بیش از حد را می توان با تنظیم خازن خارجی به تاخیر انداخت. زمان تاخیر از 10 میکروثانیه تا 1 ثانیه متغیر است.

اطلاعات

طراحی

مزیت ما:تلفن، PDA، کامپیوترهای نوت بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100% جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال های خرید خوب با قیمت خوب.
• خدمات حرفه ای --- تست کیفیت دقیق قبل از حمل و نقل، و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما،
• تحویل سریع --- ما کالا را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

وnbsp;

مطمئن شوید که نیاز شما را برای انواع قطعات برآورده می کند.^_^


لیست محصولات
ارائه یک سری قطعات الکترونیکی، طیف کامل نیمه هادی ها، قطعات فعال و غیرفعال. ما می توانیم به شما در دریافت تمام BOM های PCB کمک کنیم، به طور خلاصه، شما می توانید یک راه حل یک مرحله ای را در اینجا دریافت کنید،


پیشنهادات شامل:
مدار مجتمع، آی سی های حافظه، دیود، ترانزیستور، خازن، مقاومت، واریستور، فیوز، تریمر و پتانسیومتر، ترانسفورماتور، باتری، کابل، رله، سوئیچ، کانکتور، ترمینال بلاک، کریستال و اسیلاتور، سلف، سنسور، ترانسفورماتور، درایور IGBT، LED، LCD، مبدل، PCB (برد مدار چاپی)، PCBA (مونتاژ PCB)

قوی در برند:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, و غیره
