AD9518-3ABCPZ تولید کننده ساعت با نوسان کم با PLL و VCO، 8 خروجی قابل تنظیم (LVPECL/LVDS/CMOS)، سنتز فرکانس عدد صحیح-N برای ساعت‌بندی ADC/DAC و FPGA با سرعت بالا

AD9518-3ABCPZ تولید کننده ساعت با نویز فاز کم با PLL و VCO 8 خروجی قابل تنظیم (LVPECL/LVDS/CMOS) سنتز فرکانس عدد صحیح-N برای ساعت‌زنی ADC/DAC و FPGA با سرعت بالا

ویژگی‌ها

نویز فاز کم، حلقه قفل شده فاز (PLL)

  VCO روی تراشه از 1.75 گیگاهرتز تا 2.25 گیگاهرتز تنظیم می‌شود

  VCO/VCXO خارجی تا 2.4 گیگاهرتز اختیاری

  1 ورودی مرجع دیفرانسیل یا 2 ورودی مرجع تک سر

  قابلیت نظارت بر مرجع

  مرجع خودکار و دستی

    حالت‌های سوئیچینگ/نگهداری

  مراجع LVPECL، LVDS یا CMOS را تا 250 مگاهرتز می‌پذیرد

  تاخیرهای قابل برنامه‌ریزی در مسیر PFD

  تشخیص قفل دیجیتال یا آنالوگ، قابل انتخاب

3 جفت خروجی LVPECL 1.6 گیگاهرتز

  هر جفت خروجی یک تقسیم‌کننده 1 به 32 را با درشت

    تاخیر فاز به اشتراک می‌گذارد

  جایگزینی جیتر خروجی: 225 fs rms

  کج شدن کانال به کانال خروجی‌های جفت شده <10 ps

همگام‌سازی خودکار تمام خروجی‌ها در هنگام روشن شدن

همگام‌سازی دستی خروجی در دسترس است

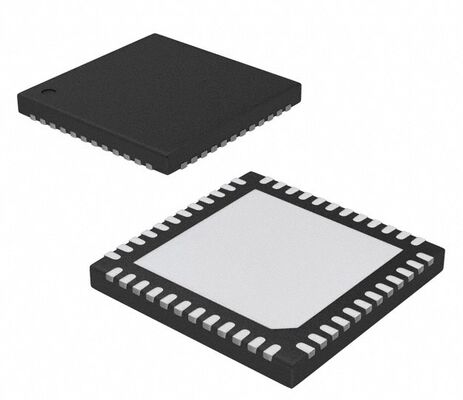

موجود در یک LFCSP 48 پین

کاربردها

توزیع ساعت با نویز فاز کم و جیتر کم

کارت‌های خط شبکه 10/40/100 گیگابیت بر ثانیه، از جمله SONET

  اترنت همزمان، OTU2/3/4

اصلاح خطای رو به جلو (G.710)

ساعت‌زنی ADC، DAC، DDSS، DDCS، DUCS، MxFES با سرعت بالا

فرستنده‌های گیرنده بی‌سیم با عملکرد بالا

ATE و ابزار دقیق با عملکرد بالا

شرح

AD9518-31 یک عملکرد توزیع ساعت چند خروجی را با عملکرد جیتر زیر پیکوثانیه، همراه با یک PLL و VCO روی تراشه ارائه می‌دهد. VCO روی تراشه از 1.75 گیگاهرتز تا 2.25 گیگاهرتز تنظیم می‌شود. به طور اختیاری، می‌توان از یک VCO/VCXO خارجی تا 2.4 گیگاهرتز استفاده کرد. AD9518-3 بر نویز فاز و جیتر کم تأکید دارد تا عملکرد مبدل داده را به حداکثر برساند و می‌تواند از سایر برنامه‌ها با الزامات نویز فاز و جیتر بالا بهره‌مند شود. AD9518-3 دارای شش خروجی LVPECL (در سه جفت) است. خروجی‌های LVPECL تا 1.6 گیگاهرتز کار می‌کنند. برای برنامه‌هایی که به خروجی‌های اضافی، یک ورودی مرجع کریستالی، تأخیر صفر یا EEPROM برای پیکربندی خودکار در هنگام راه‌اندازی نیاز دارند، AD9520 و AD9522 در دسترس هستند. علاوه بر این، AD9516 و AD9517 مشابه AD9518 هستند اما ترکیبی متفاوت از خروجی‌ها دارند. هر جفت خروجی دارای تقسیم‌کننده‌هایی است که به نسبت تقسیم و تأخیر درشت (یا فاز) اجازه تنظیم می‌دهد. محدوده تقسیم برای خروجی‌های LVPECL از 1 تا 32 است. AD9518-3 در یک LFCSP 48 پین موجود است و می‌تواند از یک منبع تغذیه 3.3 ولت کار کند. یک VCO خارجی، که به محدوده ولتاژ گسترده‌تری نیاز دارد، می‌تواند با اتصال منبع پمپ شارژ (VCP) به 5 ولت در نظر گرفته شود. یک منبع تغذیه LVPECL جداگانه می‌تواند از 2.5 ولت تا 3.3 ولت (اسمی) باشد. AD9518-3 برای عملکرد در محدوده صنعتی از -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد مشخص شده است.

اطلاعات

نقاشی
