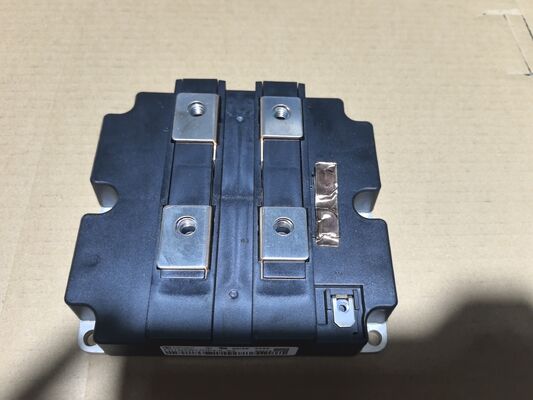

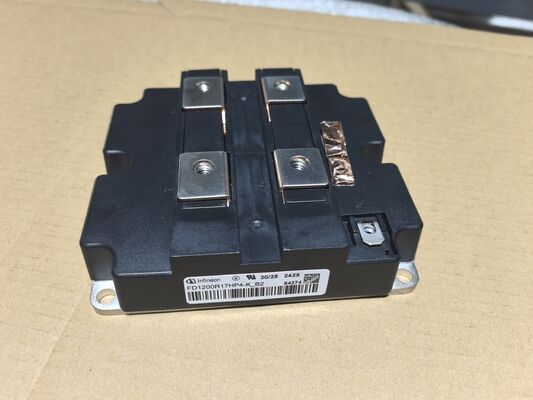

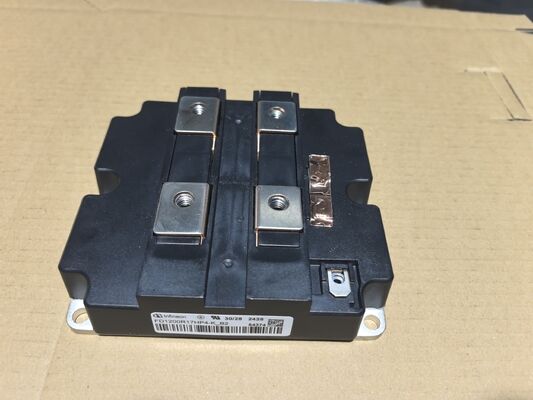

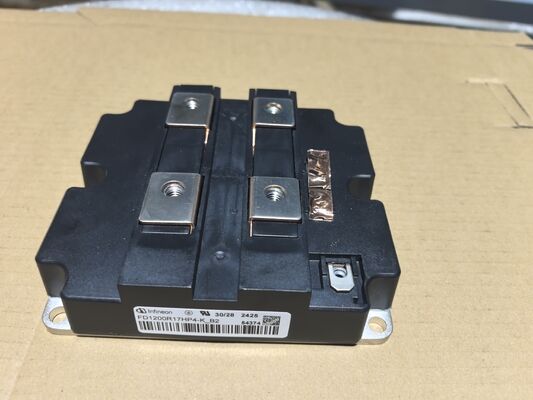

FD1200R17HP4-K_B2 1700V/1200A ماژول IGBT Press-Fit تکنولوژی VCE پایین ((sat) سرعت بالا تغییر کم ضرر جدا کننده پایه NTC سنسور درجه صنعتی برای کشش و درایوهای سنگین

FD1200R17HP4-K_B2 ماژول IGBT 1700V/1200A فناوری پرس‌فیت تلفیقی تلفات کم VCE(sat) سوئیچینگ با سرعت بالا صفحه پایه ایزوله سنسور NTC درجه صنعتی برای درایوهای کششی و سنگین

ویژگی ها

• رتبه بندی توان فوق العاده بالا: 1700 ولت / 1200 آمپر

• پیکربندی: IGBT دوگانه

• فناوری تماس پرس‌فیت: قابلیت اطمینان، چرخه توان و استحکام مکانیکی را افزایش می دهد.

• ولتاژ اشباع کم: VCE(sat) برای حداقل تلفات هدایت.

• تلفات سوئیچینگ کم: امکان عملکرد کارآمد در طرح های توان بالا و فرکانس بالا را فراهم می کند.

• صفحه پایه ایزوله: ایمنی الکتریکی را تضمین می کند و طراحی سیستم خنک کننده را ساده می کند.

• ترمیستور NTC داخلی: برای نظارت و حفاظت حرارتی در زمان واقعی.

• مقاومت بالا: قابلیت تحمل عالی اتصال کوتاه و اضافه بار.

کاربردها

• درایوهای کششی: اینورترهای محرکه اصلی برای لوکوموتیوهای برقی و هیبریدی، قطارهای پرسرعت، تراموا و وسایل نقلیه معدنی سنگین.

• درایوهای موتور صنعتی سنگین: برای کنترل موتورهای AC بسیار بزرگ در بیل های معدنی، کارخانه های نورد فلز، کمپرسورهای بزرگ و سیستم های محرکه دریایی.

• مبدل های توربین بادی با توان بالا: در مبدل های ولتاژ متوسط ​​سیستم های انرژی بادی چند مگاواتی استفاده می شود.

• درایوهای ولتاژ متوسط ​​(MVD): جزء اصلی در مبدل ها برای درایوهای موتور ولتاژ متوسط ​​صنعتی.

• UPS صنعتی با توان بالا: مرحله اینورتر را در منابع تغذیه بدون وقفه کلاس مگاوات برای زیرساخت های حیاتی مانند مراکز داده و کارخانه های صنعتی تشکیل می دهد.

شرح

FD1200R17HP4-K_B2 یک ماژول IGBT دوگانه با توان فوق العاده بالا است که برای کاربردهای ولتاژ بالا و جریان بالا در صنایع سنگین و کشش طراحی شده است. با رتبه استثنایی 1700 ولت و 1200 آمپر، اوج عملکرد را برای سیستم های تبدیل توان مقیاس مگاوات نشان می دهد. این ماژول برای حداکثر راندمان و قابلیت اطمینان مهندسی شده است، دارای ولتاژ اشباع کلکتور-امیتر بسیار کم (VCE(sat)) و تلفات سوئیچینگ کم بهینه شده است که برای به حداقل رساندن اتلاف انرژی و تنش حرارتی در مدارهای پرقدرت بسیار مهم هستند.

یک ویژگی کلیدی، فناوری تماس پرس‌فیت پیشرفته آن است که یک اتصال بدون لحیم کاری قوی را برای قابلیت چرخه توان برتر، یکپارچگی مکانیکی و قابلیت اطمینان طولانی مدت فراهم می کند. این شامل یک ترمیستور NTC داخلی برای نظارت و حفاظت دقیق دما و یک صفحه پایه کاملاً ایزوله برای مدیریت حرارتی ایمن و کارآمد است. ساختار درجه صنعتی آن، مقاومت استثنایی، قابلیت تحمل اتصال کوتاه و پایداری عملیاتی را تحت شدیدترین شرایط تضمین می کند.

اطلاعات

• پیکربندی
  چاپگر
• ابعاد (عرض)
  140 میلی متر
• ابعاد (طول)
  130 میلی متر
• ویژگی ها
  200% PC، دیود بزرگ شده
• مسکن
  IHM B
• منC(nom) / منF(nom)
  1200 آمپر
• منC حداکثر
  1200 آمپر
• صلاحیت
  صنعتی، کششی
• فناوری
  IGBT4 - P4
• VCE(sat) (Tvj=25°C typ)
  1.9 ولت
• VCES / VRRM
  1700 ولت
• VF (Tvj=25°C typ)
  1.65 ولت
• کلاس ولتاژ حداکثر
  1700 ولت

نقاشی
