1.2 ولت کاهش کم TLV1117LV33DCYR 3.3 ولت تنظیم کننده LDO 800mA خروجی PSRR بالا 1٪ دقت پایدار با خازن های سرامیکی فعال کردن پین -40 ° C تا 125 ° C بسته بندی SOT-223

1.2 ولت افت ولتاژ کم TLV1117LV33DCYR رگولاتور LDO 3.3 ولت خروجی 800 میلی آمپر PSRR بالا دقت 1٪ پایدار با خازن های سرامیکی پین فعال -40 درجه سانتیگراد تا 125 درجه سانتیگراد بسته SOT-223

andnbsp;

ویژگی ها

andbull; دقت معمول: 1.5٪

andbull; IQ کم: 100 andmu;A (حداکثر) – 500 برابر کمتر از دستگاه های استاندارد 1117

andbull; VIN: 2 ولت تا 5.5 ولت – حداکثر VIN مطلق: 6 ولت

andbull; پایدار با جریان خروجی 0 میلی آمپر

andbull; افت ولتاژ کم: 455 میلی ولت در 1 آمپر برای VOUT = 3.3 ولت

andbull; PSRR بالا: 65 دسی بل در 1 کیلوهرتز

andbull; حداقل محدودیت جریان مشخص شده: 1.1 آمپر

andbull; پایدار با خازن های سرامیکی مقرون به صرفه: – با 0-andOmega; ESR

andbull; محدوده دما: –40 درجه سانتیگراد تا +125 درجه سانتیگراد

andbull; خاموش شدن حرارتی و حفاظت از جریان بیش از حد

andbull; برای جایگزینی مستقیم با عملکرد ارتقا یافته، TLV761 را ببینید

andnbsp;

برنامه های کاربردی

andbull; دستگاه های تنظیم بالا

andbull; تلویزیون ها و مانیتورها

andbull; لوازم جانبی رایانه شخصی، نوت بوک ها، مادربردها

andbull; مودم ها و سایر محصولات ارتباطی

andbull; تنظیم پس از رگولاتور منبع تغذیه سوئیچینگ

andnbsp;

شرح

رگولاتور خطی افت ولتاژ کم (LDO) TLV1117LV نسخه ولتاژ ورودی کم رگولاتور ولتاژ محبوب TLV1117 است.

TLV1117LV یک دستگاه بسیار کم مصرف است که 500 برابر جریان سکون کمتری نسبت به رگولاتورهای ولتاژ 1117 سنتی مصرف می کند و این دستگاه را برای برنامه هایی که جریان آماده به کار بسیار کمی را الزامی می کنند، طراحی کرده است. LDO TLV1117LV همچنین با 0 میلی آمپر جریان بار پایدار است. هیچ الزامی برای حداقل بار وجود ندارد و این دستگاه را به یک انتخاب خوب برای برنامه هایی تبدیل می کند که در آن رگولاتور باید علاوه بر جریان های زیاد در حدود 1 آمپر در طول عملکرد عادی، بارهای بسیار کوچکی را در حالت آماده به کار تغذیه کند. TLV1117LV عملکرد گذرا خط و بار عالی را ارائه می دهد که منجر به افت ولتاژ و افزایش ولتاژ بسیار کوچک خروجی می شود، زمانی که نیاز جریان بار از کمتر از 1 میلی آمپر به بیش از 500 میلی آمپر تغییر می کند.

یک شکاف باند دقیق و تقویت کننده خطا دقت 1.5٪ را فراهم می کند. نسبت رد منبع تغذیه (PSRR) بسیار بالا، استفاده از دستگاه را برای تنظیم پس از یک رگولاتور سوئیچینگ امکان پذیر می کند. سایر ویژگی های ارزشمند شامل نویز خروجی کم و ولتاژ افت ولتاژ کم است.

این دستگاه به صورت داخلی جبران می شود تا با خازن های مقاومت سری معادل (ESR) 0-andOmega; پایدار باشد. این مزایای کلیدی استفاده از خازن های سرامیکی کوچک و مقرون به صرفه را امکان پذیر می کند. در صورت تمایل می توان از خازن های مقرون به صرفه ای که ولتاژ بایاس و کاهش دما بالاتری دارند نیز استفاده کرد.

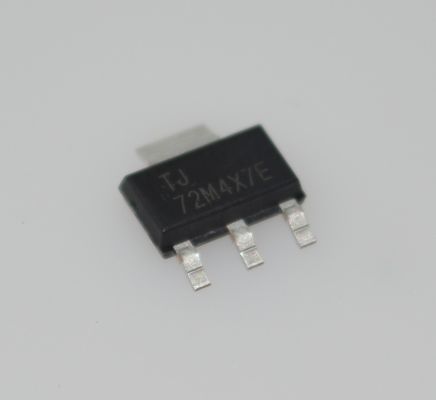

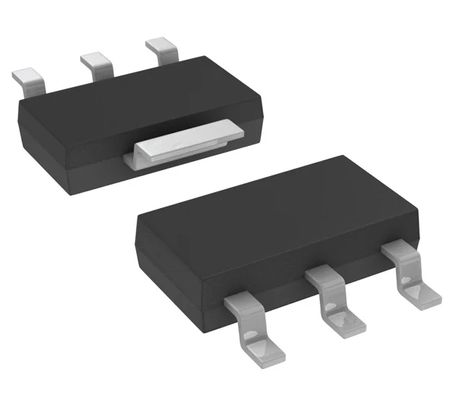

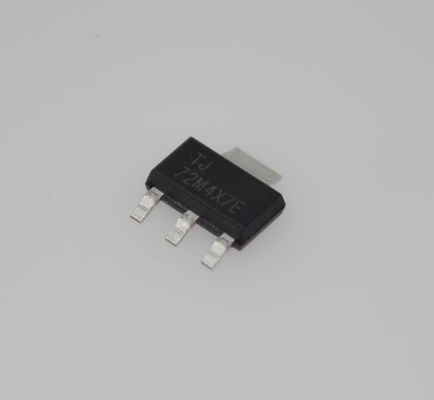

TLV1117LV در بسته SOT-223 موجود است.

andnbsp;

اطلاعات

andnbsp;

نقاشی

مزیت ما:تلفن ها، PDA ها، رایانه های نوت بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال های خرید خوب با قیمت خوب.
• خدمات حرفه ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن باشید که نیاز شما را برای انواع اجزا برآورده می کند.^_^
