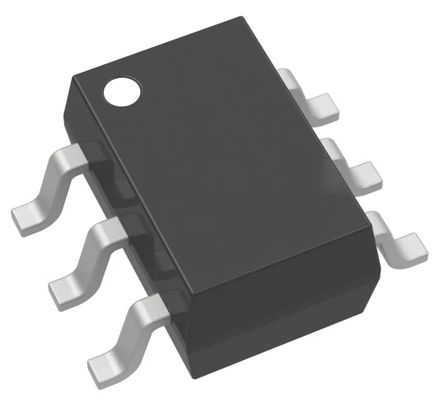

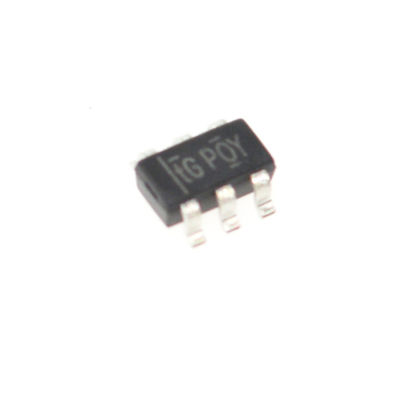

PT7M3808G01TAEX Timer IC High Accuracy Ultra-Low 1μA Current Wide 1.7V-5.5V Supply Tiny SOT-23 Package -40°C to 125°C Range Fixed Frequencies Robust Start-up Pb-Free for Portable and IoT Devices

IC تایمر PT7M3808G01TAEX با دقت بالا، جریان فوق‌العاده کم 1 میکروآمپر، ولتاژ گسترده 1.7 ولت تا 5.5 ولت، بسته‌بندی کوچک SOT-23، محدوده -40 درجه سانتی‌گراد تا 125 درجه سانتی‌گراد، فرکانس‌های ثابت، راه‌اندازی قوی، بدون سرب برای دستگاه‌های قابل حمل و اینترنت اشیا

ویژگی‌ها

ژنراتور ریست پس از روشن شدن با زمان تاخیر قابل تنظیم: 1.25 میلی‌ثانیه تا 10 ثانیه.

جریان سکون بسیار کم: 2.8 میکروآمپر (معمولی)

دقت آستانه بالا: 0.5% (معمولی)

ولتاژهای آستانه ثابت برای ریل‌های ولتاژ استاندارد از 0.9 ولت تا 5 ولت و ولتاژ قابل تنظیم تا 0.4 ولت موجود است.

ورودی ریست دستی (MR).

خروجی RESET با درین باز.

محدوده دما: -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

بسته‌بندی (بدون سرب و سبز):

  "6 پین، TDFN 2.0x2.0 (ZC)"
  "6 پین، SOT23 (TA)"

کاملاً بدون سرب و مطابق با RoHS

فاقد هالوژن و آنتیموان.

کاربردها

مدارهای DSP یا میکروکنترلر، خازن

کامپیوترهای نوت‌بوک/رومیزی

PDA/محصولات دستی، برنامه‌های کاربردی با باتری

محصولات قابل حمل/باتری‌دار

برنامه‌های FPGA/ASIC

توضیحات

خانواده PT7M3808G از مدارهای نظارتی ریزپردازنده، ولتاژ سیستم را از 0.4 ولت تا 5.0 ولت نظارت می‌کند و در صورت کاهش ولتاژ SENSE زیر آستانه از پیش تعیین شده یا زمانی که پین ریست دستی (MR) به منطق پایین می‌رسد، سیگنال RESET با درین باز را فعال می‌کند. خروجی RESET پس از عبور ولتاژ SENSE و ریست دستی (MR) از آستانه‌های مربوطه، برای زمان تاخیر قابل تنظیم توسط کاربر، پایین باقی می‌ماند.

سری PT7M3808G از یک مرجع دقیق برای دستیابی به دقت آستانه 0.5% برای VIT s3.3 V استفاده می‌کند. زمان تاخیر ریست را می‌توان با جدا کردن پین Cr به 20 میلی‌ثانیه، با اتصال پین C+ به Vop با استفاده از یک مقاومت به 300 میلی‌ثانیه، یا با اتصال پین C به یک خازن خارجی، بین 1.25 میلی‌ثانیه و 10 ثانیه تنظیم کرد. PT7M3808 دارای جریان سکون معمولی بسیار کم 2.8uA است، بنابراین برای برنامه‌های کاربردی با باتری مناسب است. این محصول در بسته‌بندی کوچک SOT23 و بسته‌بندی فوق‌العاده کوچک 2.0x2.0 TDFN موجود است و در محدوده دمایی -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد کاملاً مشخص شده است.

اطلاعات

نقاشی

مزیت ما:تلفن‌ها، PDAها، کامپیوترهای نوت‌بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تأیید پرداخت ارسال خواهیم کرد.

مطمئن شوید که نیاز شما را برای انواع قطعات برآورده می‌کنیم.^_^
