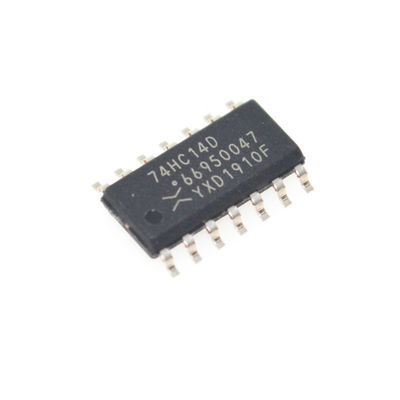

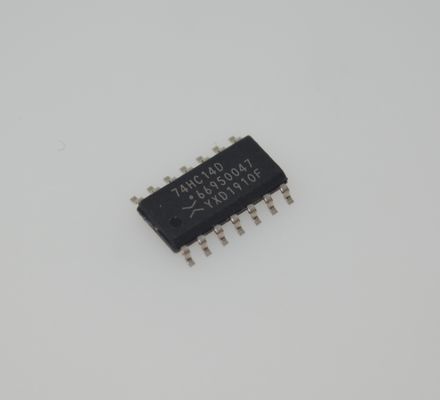

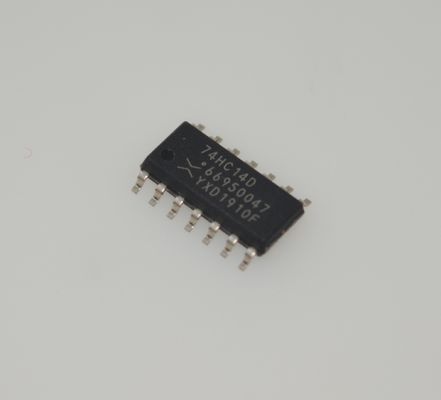

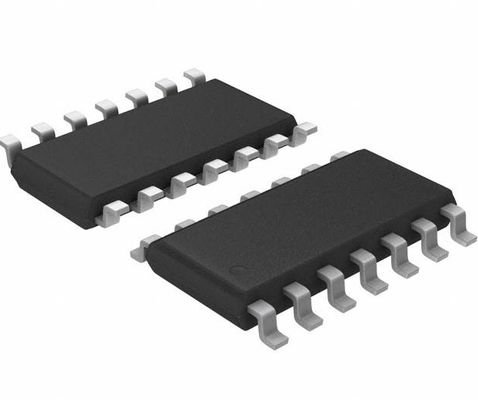

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D اینورتر شش‌تایی CMOS با سرعت بالا، تریگر اشمیت با توان کم، ولتاژ گسترده (2-6 ولت)، ایمنی نویز بالا، سازگاری مستقیم با TTL، انتشار متعادل، قابلیت اطمینان استاندارد صنعتی

andnbsp;

ویژگی‌هاandnbsp;

سرعت بالا: tpd = 11 نانوثانیه (typ.) در VCC = 5 ولت

مصرف توان کم: ICC = 1.0 میکروآمپر (حداکثر) در Ta = 25℃

ایمنی نویز بالا: VH = 1.1 ولت (typ.) در VCC = 4.5 ولت

تاخیرهای انتشار متعادل: tPLH andasymp; tPHL

محدوده ولتاژ عملیاتی گسترده: VCC(opr) = 2.0 تا 6.0 ولت

andnbsp;

کاربردها

1. تنظیم و شکل‌دهی سیگنال

این کلاسیک‌ترین کاربرد آن است. ساختار ورودی تریگر اشمیت آن را نسبت به سیگنال‌های کند تغییر یا نویزی حساس نمی‌کند.

رفع نویز کلید: از پرش فیزیکی کلیدها یا دکمه‌های مکانیکی جلوگیری می‌کند و اطمینان حاصل می‌کند که یک فشار تنها یک پالس تمیز ایجاد می‌کند.

شکل‌دهی موج: شکل موج‌های آنالوگ مانند موج سینوسی یا مثلثی را به سیگنال‌های دیجیتال مربعی تبدیل می‌کند.

فیلتر کردن نویز: یک سطح منطقی دیجیتال تمیز را از سیگنال‌های دارای نویز محیطی، اغلب از خطوط انتقال طولانی، بازیابی می‌کند.

2. تولید پالس و ایجاد شکل موج

ویژگی هیسترزیس آن به راحتی امکان ساخت نوسان‌سازها و تولیدکننده‌های پالس ساده را فراهم می‌کند.

مولتی‌ویبراتور ناپایدار: فقط به یک مقاومت و یک خازن نیاز دارد تا یک ژنراتور موج مربعی ساده و قابل اعتماد برای ایجاد سیگنال‌های ساعت

یا پالس‌های زمان‌بندی تشکیل دهد. این یک منبع ساعت بسیار رایج و کم‌هزینه در سیستم‌هایی مانند میکروکنترلرها است.

آشکارساز پالس: می‌تواند برای تشخیص لبه‌ها (صعودی یا نزولی) یک سیگنال ورودی و تولید یک پالس خروجی مربوطه طراحی شود.

3. تغییر سطح و رابط

در حالی که محدوده ولتاژ عملیاتی آن 2 ولت تا 6 ولت است، همچنان می‌تواند به عنوان یک رابط در سیستم‌های ولتاژ ترکیبی عمل کند.

رابط سازگار با TTL: 74HC14D می‌تواند مستقیماً به سیستم‌های منطقی TTL 5 ولت متصل شود و خروجی سطح CMOS را ارائه دهد و به عنوان یک بافر بین دو خانواده منطقی عمل کند.

4. خطوط تاخیر

با استفاده از زمان تاخیر انتشار ثابت آن، می‌توان از آن برای ساخت مدارهای تاخیر ساده استفاده کرد. اتصال چندین اینورتر به صورت سری می‌تواند تاخیرهای طولانی‌تر و ثابت‌تری را به دست آورد.

andnbsp;

شرح

74HC14D یک اینورتر اشمیت CMOS با سرعت بالا است که با فناوری C2MOS دروازه سیلیکونی ساخته شده است. این عملکرد با سرعت بالا مشابه LSTTL معادل را در حالی که مصرف توان کم CMOS را حفظ می‌کند، به دست می‌آورد. پیکربندی پین و عملکرد مشابه 74HC04D است، اما ورودی‌ها دارای 25٪ هیسترزیس VCC هستند و با عملکرد تریگر اشمیت خود، 74HC14D می‌تواند به عنوان گیرنده‌های خطی استفاده شود که سیگنال‌های ورودی کند را دریافت می‌کنند.

تمام ورودی‌ها به مدارهای محافظت در برابر تخلیه استاتیک یا ولتاژ اضافی گذرا مجهز هستند.

andnbsp;

اطلاعات

andnbsp;

نقاشی

مزیت ما:تلفن‌ها، PDAand#39;s، لپ‌تاپ‌ها

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن باشید که نیاز شما را برای انواع قطعات برآورده می‌کنیم.^_^
