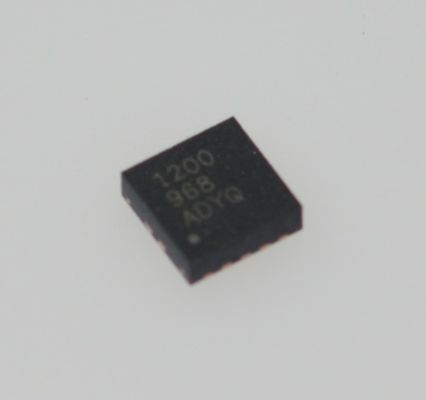

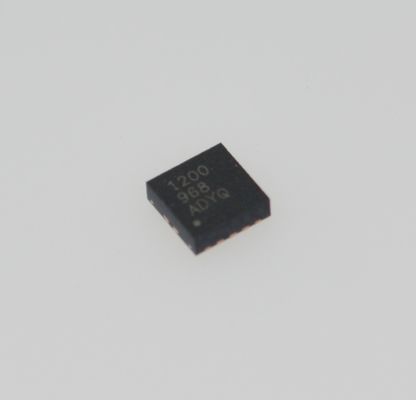

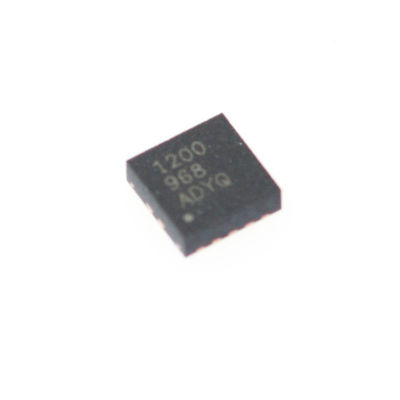

TPS51200DRCR 3A Sink/Source DDR Termination Regulator برای VDDQ=1.5V/1.8V/2.5V با VTT=±0.5% دقت مرجع بافر و IQ پایین در 2mmx2mm SON-10

TPS51200DRCR تنظیم کننده پایانه DDR 3A Sink/Source برای VDDQ=1.5V/1.8V/2.5V با VTT=±0.5% بافر مرجع دقت و IQ کم در 2mmx2mm SON-10

ویژگی ها

• ولتاژ ورودی: از ریل 2.5 ولت و ریل 3.3 ولت پشتیبانی می کند

• محدوده ولتاژ VLDOIN: 1.1 ولت تا 3.5 ولت

• تنظیم کننده پایانه Sink و source شامل جبران افت ولتاژ است

• حداقل ظرفیت خروجی 20 میکروفاراد (معمولاً 3 عدد MLCC 10 میکروفاراد) برای برنامه های پایانه حافظه (DDR) مورد نیاز است

• PGOOD برای نظارت بر تنظیم خروجی

• ورودی EN

• ورودی REFIN امکان ردیابی ورودی انعطاف پذیر را به طور مستقیم یا از طریق تقسیم کننده مقاومت فراهم می کند

• حس از راه دور (VOSNS)

• بافر مرجع ±10mA (REFOUT)

• راه اندازی نرم داخلی، UVLO و OCL

• خاموش شدن حرارتی

• از برنامه های DDR، DDR2، DDR3، DDR3L، DDR3 کم مصرف و DDR4 VTT پشتیبانی می کند

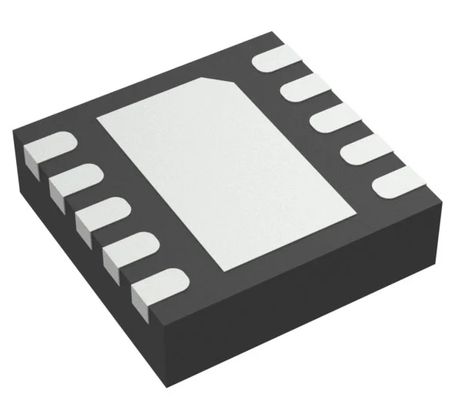

• بسته 10 پین VSON با پد حرارتی

برنامه های کاربردی

• تنظیم کننده پایانه حافظه برای DDR، DDR2، DDR3، DDR3L، DDR3 کم مصرف و DDR4

• نوت بوک ها، دسکتاپ ها و سرورها

• مخابرات و داده ها

• ایستگاه های پایه

• تلویزیون های LCD و تلویزیون های PDP

• دستگاه های کپی و چاپگرها

• دستگاه های تنظیم کننده

شرح

دستگاه TPS51200 یک تنظیم کننده پایانه نرخ داده دوگانه (DDR) sink و source است که به طور خاص برای ولتاژ ورودی کم، کم هزینه و سیستم های کم نویز که فضا یک ملاحظه کلیدی است، طراحی شده است.

TPS51200 پاسخ گذرا سریع را حفظ می کند و فقط به حداقل ظرفیت خروجی 20 میکروفاراد نیاز دارد. TPS51200 از عملکرد حس از راه دور و تمام الزامات برق برای پایانه باس DDR، DDR2، DDR3، DDR3L، DDR3 کم مصرف و DDR4 VTT پشتیبانی می کند.

علاوه بر این، TPS51200 یک سیگنال PGOOD با تخلیه باز برای نظارت بر تنظیم خروجی و یک سیگنال EN ارائه می دهد که می تواند برای تخلیه VTT در طول S3 (به حالت تعلیق در RAM) برای برنامه های DDR استفاده شود.

TPS51200 در بسته پد حرارتی 10 پین VSON با راندمان حرارتی موجود است و هم Green و هم Pb-free رتبه بندی شده است. از -40 درجه سانتیگراد تا +85 درجه سانتیگراد مشخص شده است.
