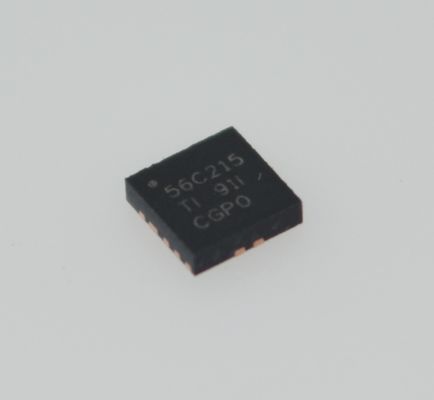

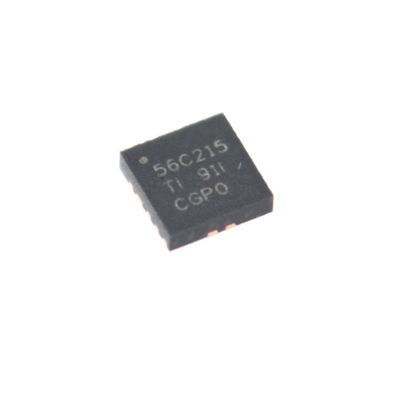

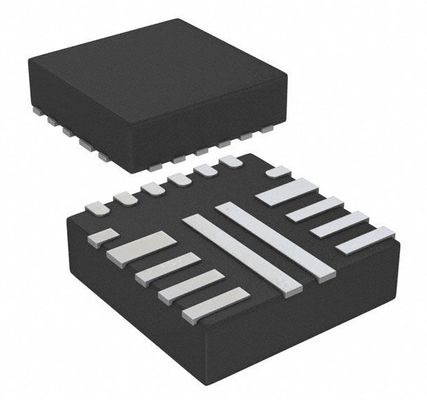

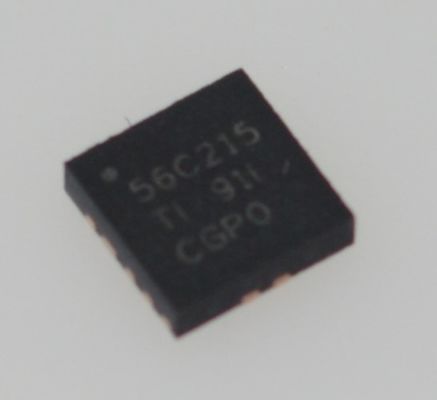

TPS56C215RNNR 15A 3.8-17V مترجم بک هم زمان با دقت 0.5٪ 550kHz فرکانس قدرت خوب فعال کردن جبران داخلی خاموش شدن حرارتی و لبه های مرطوب

TPS56C215RNNR مبدل باک همزمان 15A 3.8-17V با دقت 0.5٪، فرکانس 550kHz، Power Good، فعال‌سازی، جبران داخلی، خاموش شدن حرارتی وamp; لبه‌های قابل خیس شدن

andnbsp;

ویژگی‌ها

andbull; MOSFETهای 7.8mΩ و 3.2mΩ یکپارچه

andbull; پشتیبانی از 12A IOUT پیوسته

andbull; راه‌اندازی 4.5 ولت بدون بایاس 5.0 ولت خارجی

andbull; ولتاژ مرجع 0.6 ولت وplusmn;1٪ در سراسر محدوده دمایی کامل

andbull; محدوده ولتاژ خروجی 0.6 ولت تا 5.5 ولت

andbull; پشتیبانی از خازن‌های خروجی سرامیکی

andbull; حالت کنترل D-CAP3andtrade; برای پاسخ گذرا سریع

andbull; حالت هدایت پیوسته اجباری (FCCM) قابل انتخاب برای ریپل ولتاژ خروجی محکم یا حالت Eco-mode خودکار برای راندمان بار سبک بالا

andbull; FSW قابل انتخاب 400kHz، 800kHz و 1.2MHz

andbull; راه‌اندازی یکنواخت در خروجی‌های از پیش بایاس شده

andbull; دو تنظیم محدودیت جریان قابل تنظیم با راه‌اندازی مجدد سکسکه

andbull; بایاس 5 ولت خارجی اختیاری برای افزایش راندمان

andbull; راه‌اندازی نرم قابل تنظیم با زمان راه‌اندازی نرم پیش‌فرض 1 میلی‌ثانیه

andbull; -40anddeg;C تا 150anddeg;C دمای اتصال عملیاتی

andbull; پکیج QFN HotRodandtrade; کوچک 3.5mm وtimes; 3.5mm

andbull; پین به پین سازگار با 8A TPS568215

andbull; طراحی سفارشی با استفاده از TPS56C215 با WEBENCHandreg; Power Designer

andnbsp;

کاربردها

andbull; سرور، محاسبات ابری، ذخیره‌سازی

andbull; مخابرات و شبکه‌سازی، نقطه بار (POL)

andbull; IPCها، اتوماسیون کارخانه، PLC، اندازه‌گیری تست

andbull; DTV پیشرفته

andnbsp;

توضیحات

TPS56C215 یک مبدل باک همزمان 12A کوچک و یکپارچه با حالت کنترل D-CAP3 زمان روشن تطبیقی است. این دستگاه MOSFETهای توان RDS(on) کم را ادغام می‌کند که راندمان بالا را امکان‌پذیر می‌کند و سهولت استفاده را با حداقل تعداد اجزای خارجی برای سیستم‌های توان حساس به فضا ارائه می‌دهد. ویژگی‌های رقابتی شامل ولتاژ مرجع بسیار دقیق، پاسخ گذرا بار سریع، عملکرد حالت خودکار-پرش برای راندمان بار سبک، محدودیت جریان قابل تنظیم و عدم نیاز به جبران خارجی است. حالت هدایت پیوسته اجباری به برآورده کردن الزامات دقت تنظیم ولتاژ محکم برای DSPها و FPGAهای عملکرد کمک می‌کند. TPS56C215 در یک پکیج QFN HotRod با 18 پین و تقویت شده حرارتی موجود است و برای کار از -40anddeg;C تا 150anddeg;C دمای اتصال طراحی شده است.

andnbsp;

اطلاعات

andnbsp;

نقاشی

مزیت ما:تلفن‌ها، PDAها، کامپیوترهای نوت‌بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن باشید که نیاز شما را برای انواع اجزا برآورده می‌کنیم.^_^


فهرست محصولات
عرضه یک سری از قطعات الکترونیکی، طیف کاملی از نیمه‌رساناها، قطعات فعال وamp; غیرفعال. ما می‌توانیم به شما کمک کنیم تا همه چیز را برای BOM PCB دریافت کنید، به عبارت دیگر، شما می‌توانید یک راه‌حل یک‌جا را در اینجا دریافت کنید,


پیشنهادات شامل:
مدار مجتمع، ICهای حافظه، دیود، ترانزیستور، خازن، مقاومت، واریستور، فیوز، تریمر وamp; پتانسیومتر، ترانسفورماتور، باتری، کابل، رله، سوئیچ، کانکتور، ترمینال بلوک، کریستال وamp; نوسان‌ساز، سلف، سنسور، ترانسفورماتور، درایور IGBT، LED، LCD، مبدل، PCB (برد مدار چاپی)، PCBA (مونتاژ PCB)

قوی در برند:
Microchip، MAX، AD، TI، ATMEL، ST، ON، NS، Intersil، Winbond، Vishay، ISSI، Infineon، NEC، FAIRCHILD، OMRON، YAGEO، TDK و غیره
