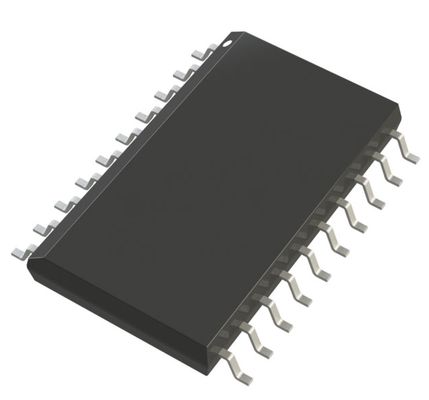

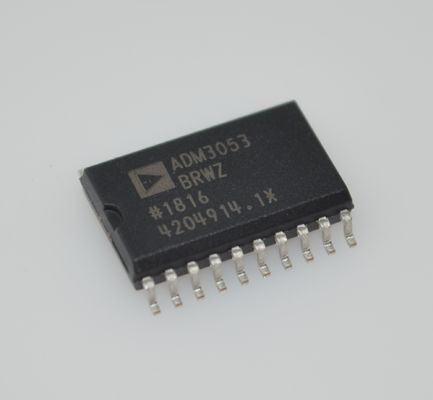

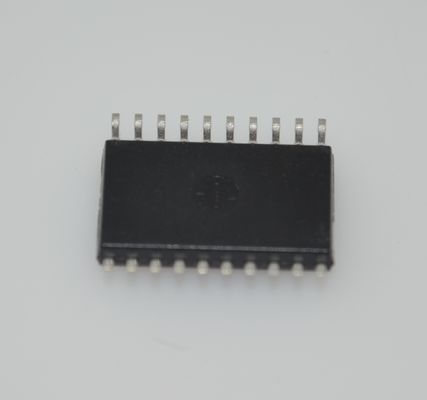

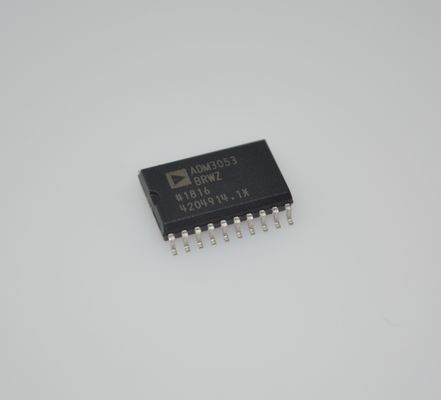

فرستنده و گيرنده CAN ایزوله ADM3053BRWZ با 5kV rms، با DC-DC ایزوله یکپارچه، ISO 11898-2، 1 مگابیت بر ثانیه، CMTI بالا، بسته SOIC-20 برای شبکه‌های صنعتی و کنترل موتور

ADM3053BRWZ فرستنده و گیرنده CAN ایزوله شده 5 کیلو ولت rms با DC-DC ایزوله شده یکپارچه ISO 11898-2 1 مگابیت بر ثانیه CMTI بالا SOIC-20 بسته برای شبکه‌های صنعتی و کنترل موتور

وnbsp;

ویژگی‌ها

فرستنده و گیرنده CAN ایزوله شده سیگنال و توان 2.5 کیلو ولت rms

مبدل DC-to-DC ایزوله شده یکپارچه isoPower

عملکرد 5 ولت روی VCC

عملکرد 5 ولت یا 3.3 ولت روی VIO

مطابقت با استاندارد ISO 11898

نرخ داده با سرعت بالا تا 1 مگابیت بر ثانیه

گره‌های بدون برق، باس را مختل نمی‌کنند

اتصال 110 یا بیشتر گره روی باس

کنترل شیب برای کاهش EMI

محافظت از خاموش شدن حرارتی

ایمنی گذرا حالت مشترک بالا: وgt;25 کیلو ولت/وmu;s

تاییدیه های ایمنی و نظارتی

وnbsp; تاییدیه UL

وnbsp; وnbsp; 2500 ولت rms به مدت 1 دقیقه طبق UL 1577

وnbsp; تاییدیه قطعات CSA Notice 5A

وnbsp; گواهی انطباق VDE

وnbsp; DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01

وnbsp; وnbsp; VIORM = 560 ولت پیک

محدوده دمای عملیاتی صنعتی (وminus;40anddeg;C تا +85anddeg;C)

موجود در بسته SOIC با بدنه پهن، 20 پایه

وnbsp;

کاربردها

باس‌های داده CAN

شبکه‌های میدانی صنعتی

وnbsp;

شرح

ADM3053 یک فرستنده و گیرنده لایه فیزیکی شبکه کنترل‌کننده (CAN) ایزوله شده با یک مبدل DC-to-DC ایزوله شده یکپارچه است. ADM3053 با استاندارد ISO 11898 مطابقت دارد.

این دستگاه از فناوری iCouplerandreg; شرکت Analog Devices, Inc. برای ترکیب یک ایزولاتور 2 کاناله، یک فرستنده و گیرنده CAN و مبدل DC-to-DC isoPowerandreg; شرکت Analog Devices در یک بسته نصب سطحی SOIC استفاده می‌کند. یک نوسان‌ساز روی تراشه، یک جفت شکل موج مربعی را خروجی می‌دهد که یک ترانسفورماتور داخلی را برای تامین توان ایزوله شده هدایت می‌کند. این دستگاه توسط یک منبع تغذیه 5 ولت تغذیه می‌شود و یک راه‌حل CAN کاملاً ایزوله را محقق می‌کند.

ADM3053 یک رابط کاملاً ایزوله بین کنترل‌کننده پروتکل CAN و باس لایه فیزیکی ایجاد می‌کند. این دستگاه قادر است با نرخ داده تا 1 مگابیت بر ثانیه کار کند.

این دستگاه دارای محدودیت جریان و ویژگی‌های خاموش شدن حرارتی برای محافظت در برابر اتصال کوتاه خروجی است. این قطعه به طور کامل در محدوده دمای صنعتی مشخص شده است و در یک بسته SOIC با بدنه پهن، 20 پایه موجود است.

ADM3053 حاوی فناوری isoPower است که از عناصر سوئیچینگ با فرکانس بالا برای انتقال توان از طریق ترانسفورماتور استفاده می‌کند. در هنگام طراحی برد مدار چاپی (PCB) باید مراقبت ویژه‌ای برای رعایت استانداردهای انتشار انجام شود. برای جزئیات مربوط به ملاحظات طراحی برد، به یادداشت کاربردی AN-0971، توصیه‌هایی برای کنترل انتشار تشعشعات با دستگاه‌های isoPower مراجعه کنید.

وnbsp;

اطلاعات

وnbsp;

نقاشی

مزیت ما:تلفن‌ها، PDAها، کامپیوترهای نوت‌بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

وnbsp;

مطمئن شوید که نیاز شما را برای انواع قطعات برآورده می‌کنیم.^_^


فهرست محصولات
عرضه مجموعه‌ای از قطعات الکترونیکی، طیف کاملی از نیمه‌رساناها، قطعات فعال و غیرفعال. ما می‌توانیم به شما کمک کنیم تا همه چیز را برای BOM PCB دریافت کنید، به طور خلاصه، شما می‌توانید یک راه‌حل یک‌جا را در اینجا دریافت کنید,


پیشنهادات شامل:
مدار مجتمع، ICهای حافظه، دیود، ترانزیستور، خازن، مقاومت، واریستور، فیوز، تریمر و پتانسیومتر، ترانسفورماتور، باتری، کابل، رله، سوئیچ، کانکتور، ترمینال بلوک، کریستال و نوسان‌ساز، سلف، سنسور، ترانسفورماتور، درایور IGBT، LED، LCD، مبدل، PCB (برد مدار چاپی)، PCBA (مونتاژ PCB)

قوی در برند:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK و غیره
