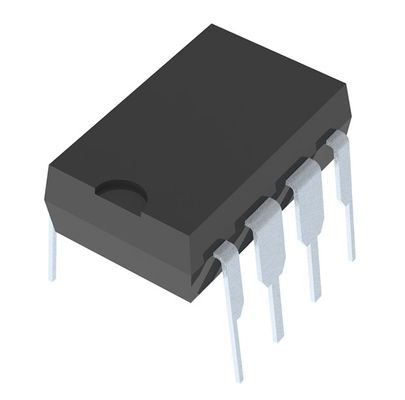

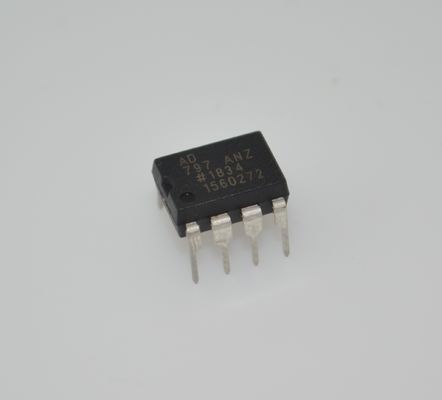

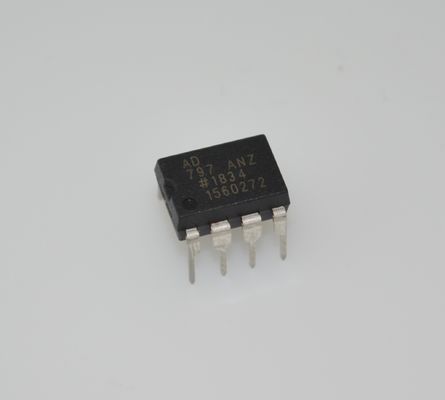

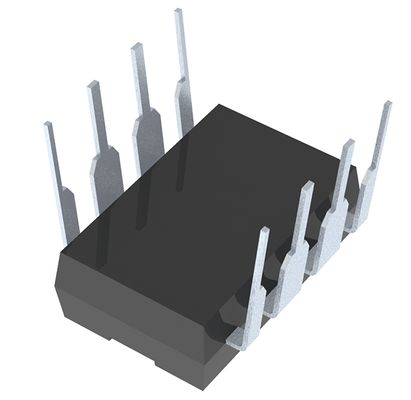

تقویت‌کننده عملیاتی AD797ANZ با نویز بسیار کم (0.9 نانوولت/√هرتز) و رانش 0.1 میکروولت/درجه سانتی‌گراد، CMRR 110 دسی‌بل، 8 پین DIP، پهنای باند بهره 80 مگاهرتز، سرعت بالا (20 ولت/میکروثانیه) برای کاربردهای ابزار دقیق

AD797ANZ شور فوق کم (0.9nV/√Hz) Op Amp با 0.1μV/°C Drift 110dB CMRR 8-Pin DIP 80MHz Gain-Bandwidth سرعت بالا (20V/μs) برای برنامه های کاربردی ابزار دقیق

ویژگی ها

سر و صدا کم

0.9 nV/√Hz صدای ولتاژ ورودی معمولی (حداکثر 1.2 nV/√Hz) در 1 kHz

50 nV p-p سر و صدا ولتاژ ورودی، 0.1 Hz تا 10 Hz

تحریف کم

−120 دی سی بی انحراف هارمونیک کل در 20 کلو هرتز

ویژگی های عالی AC

800 ns زمان تنظیم به 16 بیت (10 V step)

پهنای باند 110 MHz (G = 1000)

پهنای باند 8 مگاهرتز (G = 10)

پهنای باند قدرت کامل 280 kHz در 20 V p-p

سرعت 20 V/μs

دقيقيت دي سي عالي

حداکثر ولتاژ ورودی 80 μV

1.0 μV/°C حرکت VOS

برای منبع برق ±5 و ±15 ولت مشخص شده است

جریان محرک خروجی بالا 50 mA

برنامه های کاربردی

پیش تقویت کننده های صوتی حرفه ای

سیستم های تصویربرداری IR، CCD و سونا

تحلیلگرهای طیف

دستگاه های پیش تقویت کننده سونوگرافی

آشکارسازان لرزه ای

بافرهای ADC/DAC Σ-Δ

توضیحات

AD797 یک تقویت کننده بسیار کم سر و صدا و کم تحریف عملیاتی است که برای استفاده به عنوان یک تقویت کننده اولیه ایده آل است.9 nV/√Hz و تحریف هارمونیک کم -120 دبیل در پهنای باند صوتی، AD797 را طیف گسترده ای از پویایی مورد نیاز برای پیش تقویت کننده ها در میکروفون ها و کنسول های مخلوط می کند.

علاوه بر این، AD797 دارای نرخ عالی 20 V / μs و پهنای باند 110 MHz است، که آن را برای برنامه های فراصوت فرکانس پایین بسیار مناسب می کند.

AD797 همچنین در کاربردهای تصویربرداری مادون قرمز (IR) و سونار مفید است ، جایی که گسترده ترین محدوده پویا مورد نیاز است.تحریف کم و زمان 16 بیتی AD797 آن را برای پوشاندن ورودی به ADC های Σ-Δ یا خروجی از DAC های با وضوح بالا ایده آل می کند، به خصوص زمانی که دستگاه در کاربردهای حیاتی مانند تشخیص لرزه یا در تحلیلگرهای طیف استفاده می شود.ویژگی های کلیدی مانند 50 mA درایو جریان خروجی و محدوده ولتاژ منبع برق مشخص شده از ± 5 ولت تا ± 15 ولت AD797 را به یک تقویت کننده عالی کلی تبدیل می کند.
