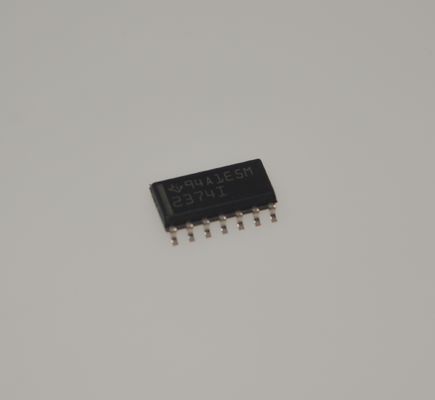

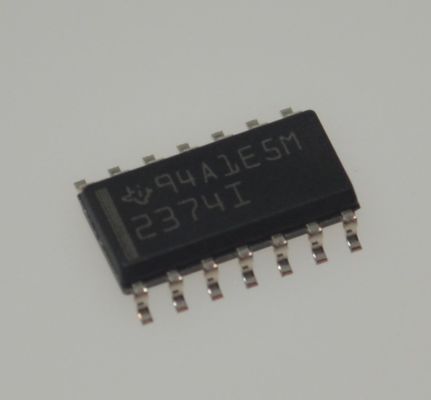

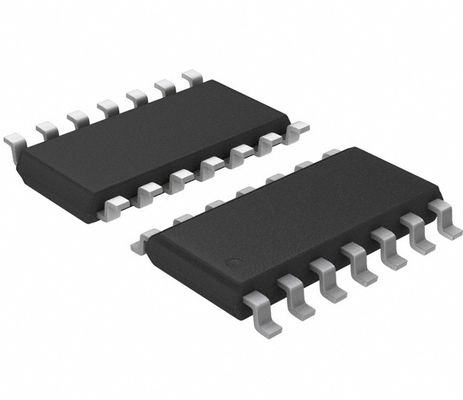

TLV2374IDR Quad RRIO Op Amp with 3MHz GBW 2.4V/µs Slew Rate 2.7-16V Supply Low Noise (19nV/√Hz) Low IQ (950µA/ch) High Drive SOIC-14 -40°C to 125°C for Precision Applications

TLV2374IDR تقویت‌کننده عملیاتی RRIO چهارگانه با GBW 3 مگاهرتز، نرخ چرخش 2.4 ولت/میکروثانیه، منبع تغذیه 2.7-16 ولت، نویز کم (19 نانوولت/√هرتز)، IQ کم (950 میکروآمپر/کانال)، درایو بالا SOIC-14 -40 درجه سانتی‌گراد تا 125 درجه سانتی‌گراد برای کاربردهای دقیق

ویژگی‌ها

• ورودی و خروجی ریل به ریل

• پهنای باند بالا: 3 مگاهرتز

• نرخ چرخش بالا: 2.4 ولت/میکروثانیه

• محدوده ولتاژ تغذیه: 2.7 ولت تا 16 ولت

• جریان تغذیه: 550 میکروآمپر/کانال

• حالت خاموش با توان کم

  – IDD(SHDN): 25 میکروآمپر/کانال

• ولتاژ نویز ورودی: 39 نانوولت/√هرتز

• جریان بایاس ورودی: 1 پیکوآمپر

• محدوده دمای مشخص شده:

  – -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد (درجه صنعتی)

• بسته‌بندی فوق‌العاده کوچک:

  – 5 یا 6 پین SOT-23 (TLV2370, TLV2371)

  – 8 یا 10 پین MSOP (TLV2372, TLV2373)

کاربردها

• لوازم خانگی

• تجهیزات تست دستی

• سیستم‌های گلوکز خون قابل حمل

• سنجش از راه دور

• فیلترهای فعال

• اتوماسیون صنعتی

• الکترونیک با باتری

شرح

تقویت‌کننده‌های عملیاتی تک‌منبع TLV237x قابلیت ورودی و خروجی ریل به ریل را ارائه می‌دهند. TLV237x حداقل ولتاژ تغذیه عملیاتی را تا 2.7 ولت در محدوده دمای صنعتی گسترده کاهش می‌دهد و در عین حال ویژگی نوسان خروجی ریل به ریل را اضافه می‌کند. TLV237x همچنین پهنای باند 3 مگاهرتز را تنها با 550 میکروآمپر فراهم می‌کند. حداکثر ولتاژ تغذیه توصیه شده 16 ولت است که به دستگاه‌ها اجازه می‌دهد از (تغذیه ±8 ولت تا ±1.35 ولت) از انواع سلول‌های قابل شارژ کار کنند.

ورودی‌های CMOS امکان استفاده در رابط‌های حسگر با امپدانس بالا را فراهم می‌کنند، و عملکرد ولتاژ پایین‌تر آن را به یک جایگزین ایده‌آل برای TLC227x در برنامه‌های کاربردی با باتری تبدیل می‌کند. مرحله ورودی ریل به ریل، تطبیق‌پذیری آن را بیشتر می‌کند. TLV237x هفتمین عضو از تعداد رو به رشد محصولات RRIO موجود از TI است و اولین محصولی است که امکان عملکرد تا ریل‌های 16 ولت را با عملکرد AC خوب فراهم می‌کند.

همه اعضا در PDIP و SOIC با تک‌ها در بسته کوچک SOT-23، دوگانه در MSOP و چهارگانه در بسته TSSOP موجود هستند.

عملکرد 2.7 ولت، TLV237x را با سیستم‌های مجهز به Li-Ion و محدوده ولتاژ تغذیه عملیاتی بسیاری از میکروکنترلرهای کم‌مصرف موجود امروزی، از جمله MSP430 TI، سازگار می‌کند.
