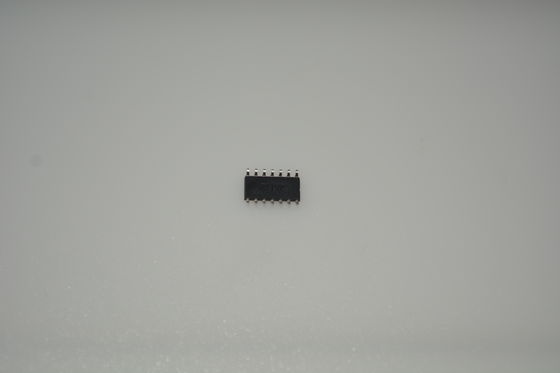

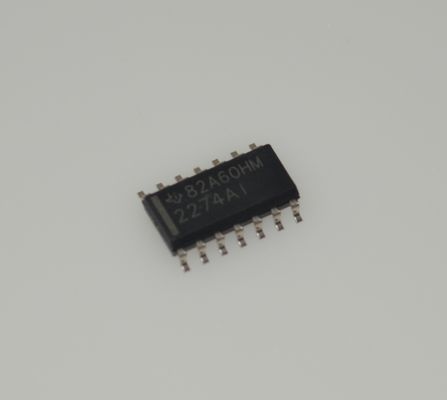

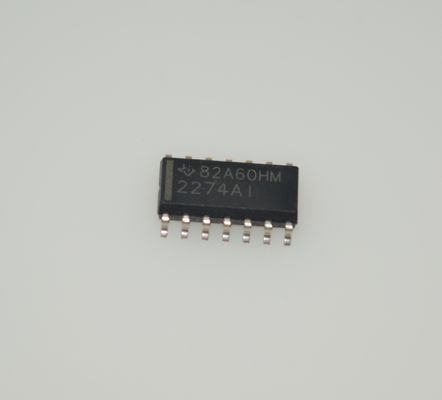

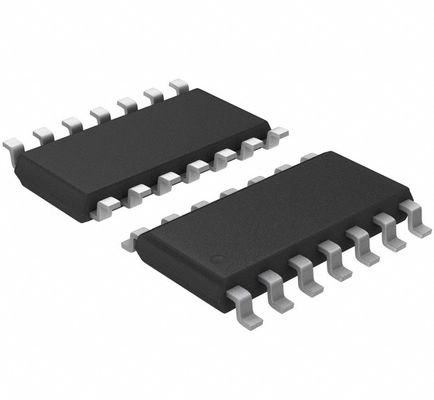

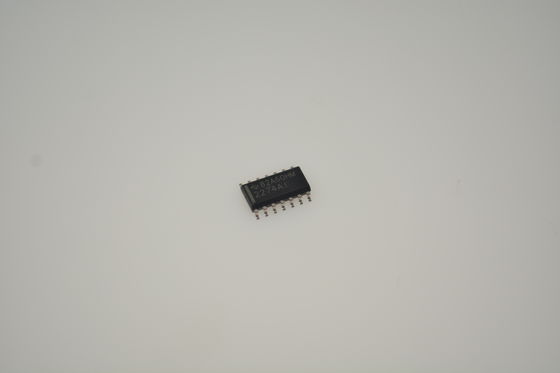

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR تقویت کننده عملیاتی چهارگانه ریل به ریل با پهنای باند 2.2 مگاهرتز، نرخ چرخش 3.6 ولت بر میکروثانیه، منبع تغذیه 3 تا 16 ولت، نویز کم، بایاس ورودی کم، درایو خروجی بالا، بسته SOIC-14 و محدوده دمای گسترده

وnbsp;

ویژگی ها

وbull; نوسان خروجی شامل هر دو ریل منبع تغذیه

وbull; نویز کم: 9 نانوولت بر رادیکال هرتز به طور معمول در f = 1 کیلوهرتز

وbull; جریان بایاس ورودی کم: 1 پیکوآمپر به طور معمول

وbull; به طور کامل برای عملکرد تک منبع و تقسیم شده مشخص شده است

وbull; محدوده ولتاژ ورودی حالت مشترک شامل ریل منفی است

وbull; پهنای باند بهره بالا: 2.2 مگاهرتز به طور معمول

وbull; نرخ چرخش بالا: 3.6 ولت بر میکروثانیه به طور معمول

وbull; ولتاژ آفست ورودی کم: 950 میکروولت حداکثر در TA = 25 درجه سانتیگراد

وbull; ماکرومدل گنجانده شده است

وbull; ارتقاء عملکرد برای TLC272 و TLC274

وbull; موجود در Q-Temp Automotive

وnbsp;

برنامه های کاربردی

وbull; کالاهای سفید (یخچال، ماشین لباسشویی)

وbull; سیستم های نظارت دستی

وbull; کنترل پیکربندی و پشتیبانی چاپ

وbull; رابط های مبدل

وbull; برنامه های کاربردی با باتری

وnbsp;

شرح

TLC2272 و TLC2274 تقویت کننده های عملیاتی دوگانه و چهارگانه از Texas Instruments هستند. هر دو دستگاه عملکرد خروجی ریل به ریل را برای افزایش محدوده دینامیکی در برنامه های تک یا تقسیم شده نشان می دهند. خانواده TLC227x پهنای باند 2 مگاهرتز و نرخ چرخش 3 ولت بر میکروثانیه را برای برنامه های با سرعت بالاتر ارائه می دهد. این دستگاه ها عملکرد AC قابل مقایسه ای را ارائه می دهند در حالی که نویز، ولتاژ آفست ورودی و اتلاف توان بهتری نسبت به تقویت کننده های عملیاتی CMOS موجود دارند. TLC227x دارای ولتاژ نویز 9 نانوولت بر رادیکال هرتز است که دو برابر کمتر از راه حل های رقابتی است.

خانواده دستگاه های TLC227x که امپدانس ورودی بالا و نویز کم را نشان می دهند، برای تنظیم سیگنال های کوچک برای منابع با امپدانس بالا مانند مبدل های پیزوالکتریک عالی هستند. به دلیل سطوح اتلاف میکرو قدرت، این دستگاه ها در برنامه های نظارت دستی و حسگر از راه دور به خوبی کار می کنند. علاوه بر این، ویژگی خروجی ریل به ریل، با منابع تک یا تقسیم شده، این خانواده را به انتخابی عالی هنگام اتصال به مبدل های آنالوگ به دیجیتال (ADC) تبدیل می کند. برای برنامه های کاربردی دقیق، خانواده TLC227xA با حداکثر ولتاژ آفست ورودی 950 میکروولت در دسترس است. این خانواده به طور کامل در 5 ولت و ±5 ولت مشخص شده است.

TLC227x همچنین ارتقاء عالی برای TLC27x در طرح های استاندارد ایجاد می کند. آنها محدوده دینامیکی خروجی افزایش یافته، ولتاژ نویز کمتر و ولتاژ آفست ورودی کمتری را ارائه می دهند. این مجموعه ویژگی های پیشرفته به آنها اجازه می دهد تا در طیف وسیع تری از برنامه ها استفاده شوند. برای برنامه هایی که به درایو خروجی بالاتر و محدوده ولتاژ ورودی وسیع تری نیاز دارند، دستگاه های TLV2432 و TLV2442 را ببینید.

اگر طراحی به تقویت کننده های تک نیاز دارد، خانواده TLV2211، TLV2221 و TLV2231 را ببینید. این دستگاه ها تقویت کننده های عملیاتی ریل به ریل تک در بسته SOT-23 هستند. اندازه کوچک و مصرف کم انرژی آنها را برای تجهیزات با چگالی بالا و باتری ایده آل می کند.
