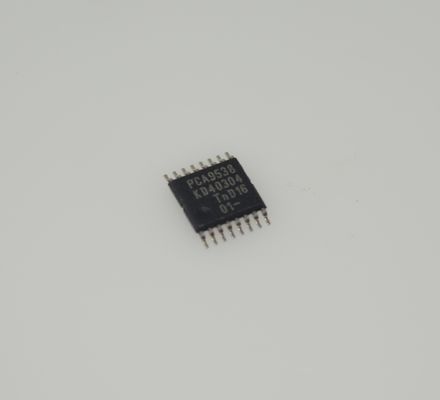

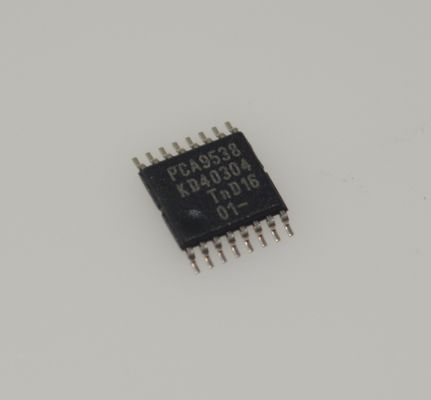

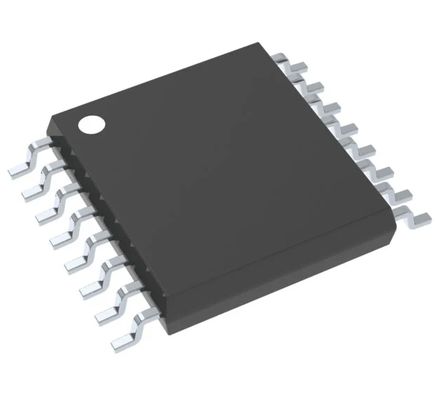

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW توسعه‌دهنده ورودی/خروجی 8 بیتی I2C با عملکرد ولتاژ پایین، معکوس قطبیت خروجی وقفه، جریان آماده به کار کم و بسته کوچک برای سرورها، LCDها و کنترل صنعتی

andnbsp;

ویژگی‌ها

andbull; مصرف جریان آماده به کار کم 1 میکروآمپر حداکثر

andbull; توسعه‌دهنده پورت موازی I2C

andbull; خروجی وقفه فعال-پایین با درین باز

andbull; ورودی ریست فعال-پایین

andbull; محدوده ولتاژ منبع تغذیه عملیاتی 2.3 ولت تا 5.5 ولت

andbull; پورت‌های ورودی/خروجی تحمل‌کننده 5 ولت

andbull; باس I2C سریع 400 کیلوهرتز

andbull; دو پین آدرس سخت‌افزاری امکان استفاده از حداکثر چهار دستگاه را در I2C/SMBus فراهم می‌کند

andbull; رجیستر پیکربندی ورودی و خروجی

andbull; رجیستر معکوس قطبیت

andbull; روشن شدن با تمام کانال‌ها پیکربندی شده به عنوان ورودی

andbull; بدون نویز در هنگام روشن شدن

andbull; فیلتر نویز در ورودی‌های SCL/SDA

andbull; خروجی‌های قفل شده با حداکثر قابلیت درایو جریان بالا برای راه‌اندازی مستقیم LEDها

andbull; عملکرد قفل‌شدگی بیش از 100 میلی‌آمپر در هر JESD 78، کلاس II

andbull; حفاظت ESD بیش از JESD 22

andnbsp; andndash; مدل بدن انسان 2000 ولت (A114-A)

andnbsp; andndash; مدل ماشین 200 ولت (A115-A)

andnbsp; andndash; مدل دستگاه شارژ شده 1000 ولت (C101)

andnbsp;

کاربردها

1. سرورها و سخت‌افزار مرکز داده

مزایای کلیدی استفاده شده: رابط Iandsup2;C مدیریت متمرکز را فعال می‌کند، در حالی که عملکرد خروجی وقفه امکان پاسخگویی در زمان واقعی به تغییرات وضعیت را فراهم می‌کند و آن را برای نظارت بر سخت‌افزار با چگالی بالا مناسب می‌سازد.

کاربردهای معمول: کنترل فن در مادربردهای سرور، نظارت بر وضعیت برق، گسترش سیگنال backplane hot-swap و مدیریت سنسور شاسی.

2. کنترل و اتوماسیون صنعتی

مزایای کلیدی استفاده شده: سازگاری ولتاژ گسترده (1.65 ولت تا 5.5 ولت) و پشتیبانی از محدوده دمایی صنعتی محیط‌های سخت را پشتیبانی می‌کند. عملکرد وقفه سربار نظرسنجی MCU را کاهش می‌دهد.

کاربردهای معمول: گسترش ورودی/خروجی PLC، کسب وضعیت سنسور، رابط‌های کنترل‌کننده موتور، دکمه پانل صنعتی و کنترل نشانگر.

3. لوازم الکترونیکی مصرفی و دستگاه‌های نمایشگر

مزایای کلیدی استفاده شده: بسته کوچک (TSSOP-16) فضا را ذخیره می‌کند، جریان آماده به کار کم عمر باتری را افزایش می‌دهد و معکوس قطبیت طراحی مدار را ساده می‌کند.

کاربردهای معمول: بردهای کنترل لوازم هوشمند، رابط‌های کلیدی تلویزیون/مانیتور LCD، کنترل‌کننده‌های از راه دور پهپاد، گره‌های حسگر خانه هوشمند.

4. سیستم‌های تعبیه‌شده و دستگاه‌های IoT

مزایای کلیدی استفاده شده: باس Iandsup2;C منابع پین MCU را ذخیره می‌کند، مصرف برق کم برای سناریوهای باتری‌دار مناسب است و جهت ورودی/خروجی قابل تنظیم انعطاف‌پذیری را افزایش می‌دهد.

کاربردهای معمول: گسترش رابط دروازه IoT، گسترش عملکرد برد توسعه تعبیه‌شده، ثبت‌کننده‌های داده با باتری، کنترل دستگاه قابل حمل.

andnbsp;

شرح

PCA9538 یک توسعه‌دهنده ورودی/خروجی 8 بیتی از ورودی و خروجی موازی با هدف کلی (I/O) برای پروتکل باس I2C (یا SMBus) دو خطی دو جهته است. این دستگاه می‌تواند با محدوده منبع تغذیه 2.3 ولت تا 5.5 ولت کار کند. این دستگاه از فرکانس‌های ساعت 100 کیلوهرتز (حالت استاندارد) و 400 کیلوهرتز (حالت سریع) پشتیبانی می‌کند. این دستگاه، همراه با سایر توسعه‌دهنده‌های ورودی/خروجی، یک راه‌حل ساده را زمانی که ورودی/خروجی‌های اضافی برای سوئیچ‌ها، سنسورها، دکمه‌های فشاری، LEDها، فن‌ها و غیره مورد نیاز است، ارائه می‌دهد.

ویژگی‌های PCA9538 شامل یک وقفه است که هر زمان که یک پورت ورودی وضعیت خود را تغییر می‌دهد، در پین INT ایجاد می‌شود. پین‌های آدرس قابل انتخاب سخت‌افزاری A0 و A1 امکان استفاده از حداکثر چهار دستگاه PCA9538 را در همان باس I2C فراهم می‌کنند. این دستگاه همچنین می‌تواند با استفاده از ویژگی RESET یا با چرخه‌زدن منبع تغذیه برای ایجاد ریست روشن شدن، به حالت پیش‌فرض خود ریست شود.

INT را می‌توان به ورودی وقفه یک میکروکنترلر متصل کرد. با ارسال یک سیگنال وقفه در این خط، ورودی/خروجی از راه دور می‌تواند میکروکنترلر را در صورت وجود داده‌های ورودی در پورت‌های خود بدون نیاز به برقراری ارتباط از طریق باس I2C مطلع کند. بنابراین، PCA9538 می‌تواند یک دستگاه برده ساده باقی بماند.

خروجی‌های دستگاه (قفل شده) دارای قابلیت درایو جریان بالا برای راه‌اندازی مستقیم LEDها هستند. مصرف جریان کمی دارد.

دو پین سخت‌افزاری (A0 و A1) برای برنامه‌ریزی و تغییر آدرس I2C ثابت استفاده می‌شوند و به حداکثر چهار دستگاه اجازه می‌دهند تا باس I2C یا SMBus یکسانی را به اشتراک بگذارند.

andnbsp;

اطلاعات

andnbsp;

نقاشی
