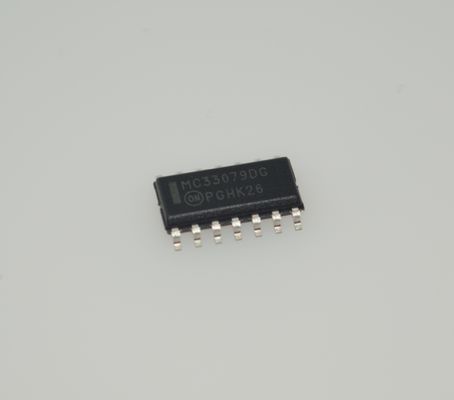

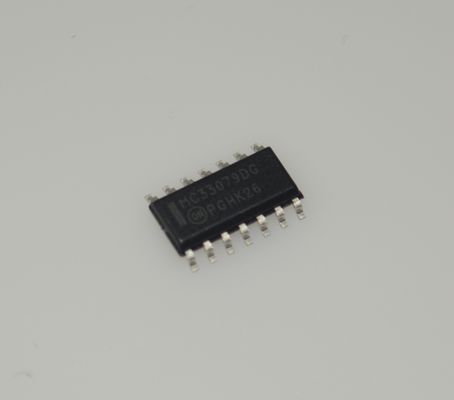

MC33079DG Ultra-Low Noise High-Speed Op-Amp with Wide Supply Range Low THD High Slew Rate Large Output Swing Low Input Bias Current and Stable Performance for Pro Audio and Precision Systems

MC33079DG تقویت‌کننده عملیاتی با نویز فوق‌العاده کم، سرعت بالا، محدوده تغذیه وسیع، اعوجاج هارمونیکی کم، نرخ چرخش بالا، دامنه خروجی بزرگ، جریان بایاس ورودی کم و عملکرد پایدار برای سیستم‌های صوتی حرفه‌ای و دقیق

ویژگی‌ها

• عملکرد با تغذیه دوگانه: 5.0 ولت تا 18 ولت

• نویز ولتاژ کم: 4.5 نانوولت بر رادیکال هرتز

• ولتاژ آفست ورودی کم: 0.15 میلی‌ولت

• ضریب دمایی ولتاژ آفست ورودی کم: 2.0 میکروولت بر درجه سانتی‌گراد

• اعوجاج هارمونیکی کل کم: 0.002%

• حاصل‌ضرب پهنای باند بهره بالا: 16 مگاهرتز

• نرخ چرخش بالا: 7.0 ولت بر میکروثانیه

• بهره AC حلقه باز بالا: 800 @ 20 کیلوهرتز

• پایداری فرکانسی عالی

• دامنه ولتاژ خروجی بزرگ: +14.1 ولت / -14.6 ولت

• دیودهای ESD روی ورودی‌ها ارائه شده است

• پیشوند NCV برای خودرو و سایر برنامه‌هایی که نیازمند الزامات تغییر سایت و کنترل منحصربه‌فرد هستند

• این دستگاه‌ها P-Free، Halogen Free/BFR Free و مطابق با RoHS هستند

کاربردها

1. تجهیزات صوتی حرفه‌ای

ویژگی‌های کلیدی استفاده شده: نویز فوق‌العاده کم (تا 4.5 نانوولت بر رادیکال هرتز)، اعوجاج هارمونیکی کل کم (THD) و دامنه خروجی وسیع آن را برای

تجهیزات صوتی رده بالا ایده‌آل می‌کند.

کاربردهای معمول: کنسول‌های میکس، پیش‌تقویت‌کننده‌های صوتی، اکولایزرها، پردازنده‌های افکت و سیستم‌های با وفاداری بالا (Hi-Fi).

2. تجهیزات اندازه‌گیری و آزمایش دقیق

ویژگی‌های کلیدی استفاده شده: جریان بایاس ورودی کم، بهره حلقه باز بالا و پایداری خوب، تقویت دقیق سیگنال‌های ضعیف را امکان‌پذیر می‌کند.

کاربردهای معمول: تقویت‌کننده‌های حسگر (به عنوان مثال، برای کرنش‌سنج‌ها، ترموکوپل‌ها)، سیستم‌های جمع‌آوری داده، ابزارهای پزشکی و تجهیزات آزمایشگاهی.

3. فیلترهای فعال و شرطی‌سازی سیگنال

ویژگی‌های کلیدی استفاده شده: نرخ چرخش بالا (7 ولت بر میکروثانیه) و حاصل‌ضرب پهنای باند بهره کافی (GBW: 16 مگاهرتز) به آن اجازه می‌دهد تا سیگنال‌های با فرکانس بالا را بدون اعوجاج مدیریت کند.

کاربردهای معمول: فیلترهای ضد تقلب، کراس‌اورهای صوتی و مدارهای شرطی‌سازی سیگنال در سیستم‌های ارتباطی.

4. سیستم‌های کنترل صنعتی

ویژگی‌های کلیدی استفاده شده: محدوده تغذیه عملیاتی وسیع (±1.5 ولت تا ±18 ولت) و پایداری خوب، آن را برای محیط‌های صنعتی پرتقاضا سازگار می‌کند.

کاربردهای معمول: کنترل فرآیند، حلقه‌های کنترل درایو موتور، محاسبات آنالوگ و بافر مرجع ولتاژ.

شرح

سری MC33078/9 یک خانواده از تقویت‌کننده‌های با کیفیت بالا است که از فناوری Bipolar با مفاهیم نوآورانه با عملکرد بالا برای برنامه‌های پردازش سیگنال صوتی و داده با کیفیت استفاده می‌کند. این خانواده شامل استفاده از ترانزیستورهای ورودی PNP با فرکانس بالا برای تولید تقویت‌کننده‌هایی است که نویز ولتاژ ورودی کم با حاصل‌ضرب پهنای باند بهره بالا و نرخ چرخش دارند. مرحله خروجی تمام NPN هیچ اعوجاج متقاطع باند مرده، دامنه ولتاژ خروجی بزرگ، حاشیه فاز و بهره عالی، امپدانس خروجی فرکانس بالای حلقه باز کم و عملکرد فرکانس AC متقارن منبع و سینک را نشان نمی‌دهد.

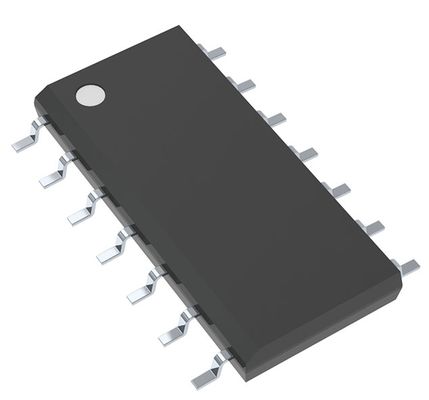

خانواده MC33078/9 نسخه‌های تقویت‌کننده دوگانه و چهارگانه را ارائه می‌دهد و در بسته‌های DIP و SOIC پلاستیکی (پسوندهای P و D) موجود است.
