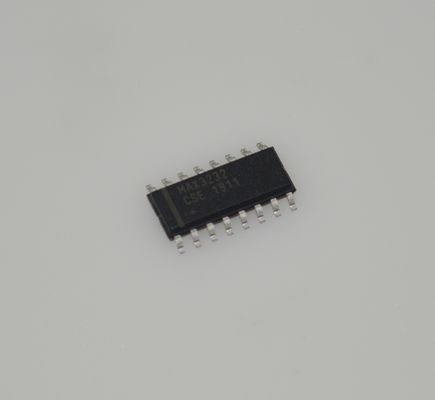

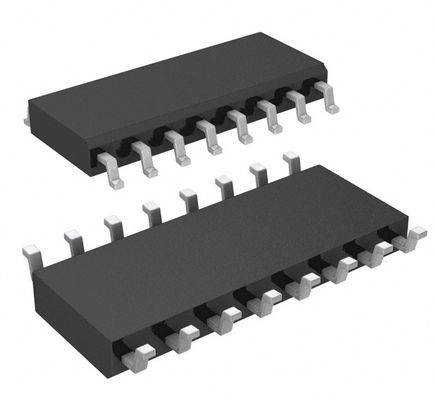

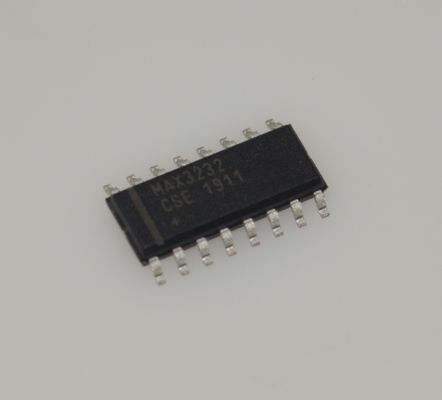

MAX3232CSE 3.0-5.5V RS-232 Transceiver with 2Tx/2Rx 1μA Shutdown ±15kV ESD Protection 250kbps Data Rate 0.1μF Caps Industrial -40°C to +85°C and 16-SOIC Package

MAX3232CSE 3.0-5.5V فرستنده-گیرنده RS-232 با 2Tx/2Rx، خاموش شدن 1 میکروآمپر و محافظت ESD ±15kV، سرعت داده 250 کیلوبیت بر ثانیه، خازن‌های 0.1 میکرو فاراد، صنعتی -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد و بسته 16-SOIC

ویژگی‌ها

• ویژگی‌های یکپارچه، فضای برد را ذخیره و طراحی را ساده می‌کند

  • مدار پمپ شارژ، نیاز به منبع تغذیه دوقطبی ±12 ولت را از بین می‌برد

  • عملکرد تک منبع تغذیه گسترده از +3 ولت تا +5.5 ولت

  • خروجی‌های اضافی همیشه روشن، امکان نظارت بر دستگاه‌های خارجی را فراهم می‌کنند

• صرفه‌جویی در مصرف انرژی، عمر باتری را افزایش می‌دهد

  • جریان مصرفی 1 میکروآمپر در حالت خاموش در حالی که گیرنده فعال است (MAX3222، MAX3237، MAX3241)

کاربردها

• تجهیزات باتری‌دار

• تجهیزات دستی

• لوازم جانبی

• تجهیزات انتقال داده

شرح

فرستنده-گیرنده‌های MAX3222/MAX3232/MAX3237/MAX3241 دارای یک مرحله خروجی فرستنده با افت ولتاژ کم اختصاصی هستند که عملکرد واقعی RS-232 را از منبع تغذیه 3.0 ولت تا 5.5 ولت با پمپ شارژ دوگانه امکان‌پذیر می‌کند. این دستگاه‌ها فقط به چهار خازن کوچک 0.1 میکرو فاراد خارجی پمپ شارژ نیاز دارند. تضمین شده است که MAX3222، MAX3232 و MAX3241 با سرعت داده 120 کیلوبیت بر ثانیه در حالی که سطوح خروجی RS-232 را حفظ می‌کنند، اجرا شوند. تضمین شده است که MAX3237 با سرعت داده 250 کیلوبیت بر ثانیه در حالت عملکرد عادی و 1 مگابیت بر ثانیه در حالت عملکرد MegaBaud™ اجرا شود.

MAX3222/MAX3232 دارای 2 گیرنده و 2 درایور هستند. MAX3222 و MAX3232 از نظر پین، بسته و عملکرد با MAX242 و MAX232 استاندارد صنعت سازگار هستند.

MAX3241 دارای 5 گیرنده و 3 درایور است، در حالی که MAX3237 دارای 3 گیرنده و 5 درایور است. گیرنده‌های R1 (MAX3237/MAX3241) و R2 (MAX3241) علاوه بر خروجی‌های استاندارد خود، خروجی‌های اضافی دارند. این خروجی‌های اضافی همیشه فعال هستند و به دستگاه‌های خارجی اجازه می‌دهند بدون بایاس کردن دیودهای محافظ در مدارهایی که ممکن است VCC به طور کامل حذف شده باشد، نظارت شوند.

MAX3222، MAX3232 و MAX3241 در بسته‌های TSSOP و SSOP صرفه‌جویی در فضا با دمای عملکرد -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد یا 0 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد موجود هستند.

اطلاعات

نقاشی
