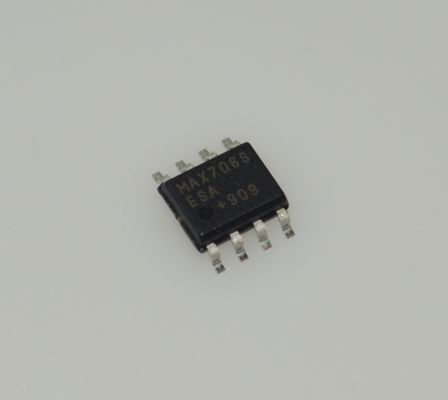

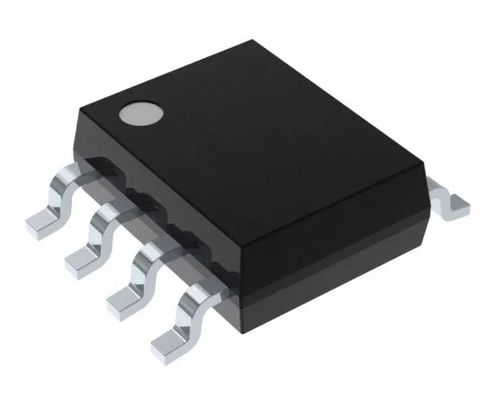

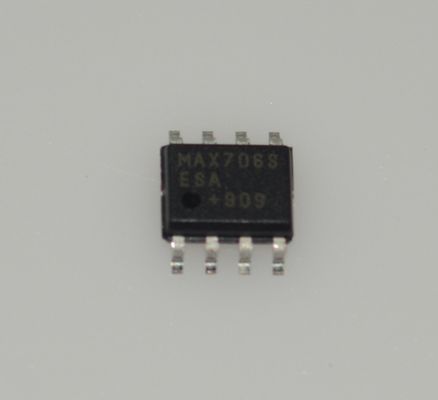

MAX706SESA+T: μP Supervisor with Manual Reset, 200ms Pulse, 4.65V Threshold, Low 35μA Current, 3.3V/5V Operation, -40°C to +85°C, Watchdog Timer and Power-Fail Compare

MAX706SESA+Tandnbsp;andmu;P ناظر با تنظیم مجدد دستی و 200ms نبض وnbsp;4.65 ولت و 35 ولو کم و در حال حاضر3.3V / 5V کار و 40 و درجه C تا + 85 و درجه و شمع و ساعت نگهبان و مقایسه شکست برق

وnbsp؛

ویژگی ها

وپکیج میکرو ماکس، کوچک 8 پین SO

مانیتورهای ولتاژ تغذیه دقیق

وnbsp؛ 2.63V (MAX706P/R، MAX706AP/AR، و MAX708R)

وnbsp؛ 2.93V (MAX706S، MAX706AS، و MAX708S)

وnbsp؛ 3.08V (MAX706T، MAX706AT، و MAX708T)

200ms تاخیر زمان تنظیم مجدد

ورودی بازنشستگی دستی با TTL/CMOS سازگار

100 و ميكرو، جريان آرام

ویژگی غیرفعال کردن WDI (MAX706AP/AR/AS/AT)

ساعت نگهبان: 1.6s Timeout

سیگنال خروجی را تنظیم کنید:

وnbsp؛ فقط برای فعال (MAX706P، MAX706AP)

وnbsp؛ فقط در حالت کم فعال (MAX706R/S/T، MAX706AR/AS/AT)

وnbsp؛ فعال-بالا و فعال-کم (MAX708R/S/T)

مانیتور ولتاژ برای اخطار از قطع برق یا باتری کم

بسته نصب سطح 8 پین

تضمین بازنشستگی به VCC = 1V

وnbsp؛

درخواست ها

تجهیزات باتری

ابزارهای قابل حمل

کامپیوترها

کنترل کننده ها

ابزارهای هوشمند

نظارت بر قدرت انتقادی و میکرو

وnbsp؛

توضیحات

میکروپروسسر های MAX706P/R/S/T، MAX706AP/AR/AS/AT و MAX708R/S/T (وmicro;P) مدارهای نظارتی پیچیدگی و تعداد قطعات مورد نیاز برای نظارت بر سطح برق 3V را در +3V تا +5V و میکروسیستم های P. این دستگاه ها به طور قابل توجهی قابلیت اطمینان و دقت سیستم را در مقایسه با IC های جداگانه یا اجزای جداگانه بهبود می بخشند.

مدارهای نظارت MAX706P/R/S/T و MAX706AP/AR/AS/AT چهار عملکرد زیر را فراهم می کنند:

1) یک خروجی ریست در طول شرایط قدرت بالا، قدرت پایین، و روشن شدن.

2) یک خروجی watchdog مستقل که کم می شود اگر ورودی watchdog در عرض 1.6s تغییر نکرده باشد.

3) یک آشکارساز آستانه 1.25V برای هشدار شکست برق، تشخیص باتری کم یا برای نظارت بر یک منبع تغذیه غیر از منبع اصلی.

4) ورودی فعال-کم، بازنشستگی دستی.

تنها تفاوت بین MAX706R / AR ، MAX706S / AS و MAX706T / AT سطح ولتاژ آستانه تنظیم مجدد است که به ترتیب 2.63V ، 2.93V و 3.08V است. همه دارای سیگنال های خروجی تنظیم مجدد فعال پایین هستند..MAX706P / AP با MAX706R / AR یکسان است، به جز اینکه سیگنال خروجی تنظیم مجدد فعال است.عملکرد تایمر سگ نگهبان برای MAX706AP/AR/AS/AT هنگامی که ورودی WDI باز باقی بماند یا به حالت مقاومت بالا از خروجی سه حالت کم نشت متصل شود غیرفعال می شود.

MAX708R / S / T عملکردهای مشابهی با MAX706R / S / T و MAX706AR / AS / AT را ارائه می دهد ، به جز اینکه دارای یک تایمر نگهبان نیستند. در عوض ، آنها هر دو خروجی RESET و RESET را ارائه می دهند. مانند MAX706 ،دستگاه هایی با Rپسوندهای S و T دارای آستانه های تنظیم مجدد به ترتیب 2.63V، 2.93V و 3.08V هستند.

این دستگاه ها در بسته های 8-pin SO، DIP، و میکرو و MAX و در محدوده دمای عملیاتی به طور کامل مشخص شده اند.

وnbsp؛

اطلاعات

وnbsp؛

نقاشی
