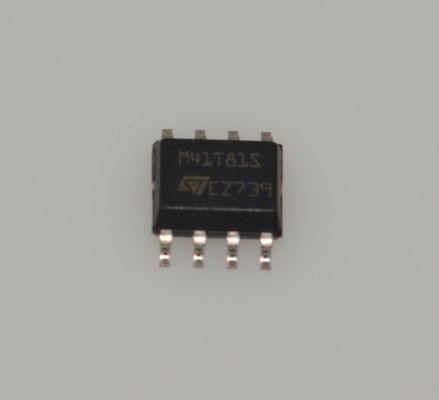

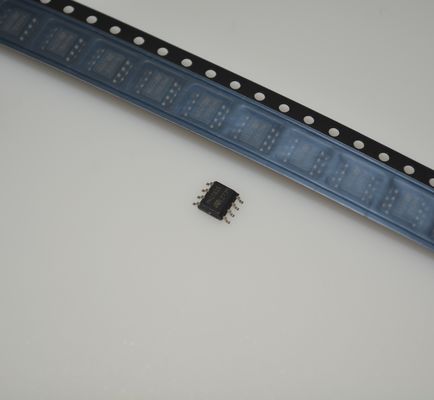

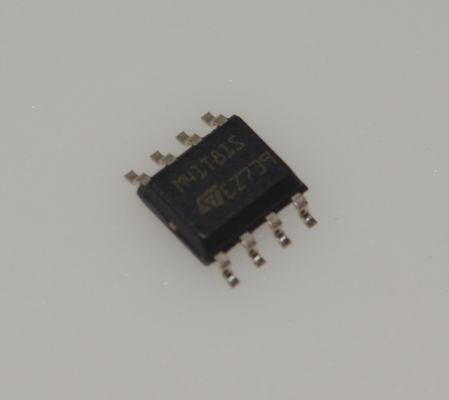

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Serial Landsup2;C RTC با باتری Switchover 200ns زمان نگه داشتن کم 400nA جریان 2.5-5.5V عملیاتی صنعتی -40anddeg;C به +85anddeg;C 8-DIP بسته ای یکپارچه نوسانگر و آمپرخروجی امواج مربع

وnbsp؛

ویژگی ها

■ شمارنده های ده/صد ثانیه، ثانیه، دقیقه، ساعت، روز، تاریخ، ماه، سال و قرن

■ نوسانگر کریستالی 32 KHz با ظرفیت بارگذاری یکپارچه (12.5 pf) که ثبات استثنایی نوسانگر و کار با مقاومت سری کریستالی بالا را فراهم می کند

■ تشخیص توقف نوسانگر (عمل ساعت مانیتور)

■ رابط سریال از اتوبوس I2C (پروتکل 400 kHz) پشتیبانی می کند

■ جریان تغذیه باتری بسیار کم 0.6 و میکرو A (نوع)

■ ولتاژ کاری ساعت 2.0 تا 5.5 ولت

■ مدارهای اتوماتیک تغییر و حذف (حالت مرجع ثابت) که عملکرد کامل را در کاربردهای 3.0 V تضمین می کند

■ VCC = 2.7 تا 5.5 ولت

■ 2.5 ولتاژ؛ VPFD ولتاژ؛ 2.7 ولتاژ

■ زمان خاموش شدن (HT bit) که اجازه تعیین زمان گذشته در پشتیبان باتری را می دهد

■ باطری کم

■ برنامه ریزی آلارم و عملکرد قطع (در حالت پشتیبان باتری نیز معتبر است)

■ تایمر دقیق و قابل برنامه ریزی (از 62.5 میلیمتر تا 128 ثانیه)

■ کالیبراسیون ساعت نرم افزاری (برای جبران انحراف کریستال ناشی از درجه حرارت)

■ دمای کار از ۴۰ تا ۸۵ درجه سانتیگراد

■ گزینه های بسته شامل یک SOIC 8 سرب یا SOIC کریستالی 18 سرب است

وnbsp؛

درخواست ها

1اتوماسیون صنعتی و سیستم های کنترل

*موارد استفاده:کنترل کننده های منطقی قابل برنامه ریزی (PLCs) ، کامپیوترهای صنعتی (IPCs) ، سیستم های کنترل توزیع شده (DCS) ، ثبت اطلاعات سنسور.
*چرا؟محدوده دمای آن (-40 درجه تا +85 درجه) و سوراخ8-DIPبسته بندی آن را به اندازه کافی قوی برای محیط های صنعتی خشن، اطمینان از زمان دقیق و ثبت رویداد.

2ارتباطات و زیرساخت های شبکه
*موارد استفاده:روترها، سوئیچ ها، کنترل کننده های ایستگاه پایه، ذخیره سازی متصل به شبکه (NAS)
*چرا؟این تجهیزات نیاز به زمان دقیق برای همگام سازی یاداشت ها، مدیریت ترافیک شبکه و ردیابی خطا دارند.رابط C بالااجازه می دهد تا اتصال آسان به پردازنده اصلی وتغییر باتریعملکرد تضمین می کند که زمان در طول کاهش قدرت اصلی حفظ شود.

3الکترونیک مصرفی و لوازم هوشمند
*موارد استفاده:شمارنده های هوشمند پیشرفته، اینورترهای خورشیدی، لوازم خانگی پیشرفته (به عنوان مثال، کوره ها، ماشین های لباسشویی) ، ترمینال های نقطه فروش (POS).
*چرا؟درمصرف برق بسیار کم (400nA)برای مثال در یک ساعت هوشمند، باتری پشتیبان می تواند زمان را در هنگام شکست اصلی برق حفظ کند، به لطف کمترین مصرف RTCand#39;،اطمینان از ثبت زمان وقوع حوادث بحرانی.

4- ثبت اطلاعات و تجهیزات اندازه گیری
*موارد استفاده:ایستگاه های نظارت بر محیط زیست، ضبط کننده داده های خودرو، ابزار علمی.
*چرا؟ارائه یک مهر زمان دقیق برای هر نقطه داده ضروری است.تغییر باتریاین ویژگی تضمین می کند که هیچ وقت در طول قطع برق از دست نرود و نوسانگر یکپارچه طراحی را ساده می کند.

وnbsp؛

توضیحات

M41T81S یک ساعت سریال زمان واقعی با قدرت کم (RTC) با نوسان کننده داخلی 32.768 کیلو هرتز (کنترل شده توسط کریستال خارجی) است.هشت بایت از SRAM برای عملکرد ساعت / تقویم استفاده می شود و در فرمت دسیمی با کد باینری (BCD) پیکربندی شده است. 12 بایت اضافی از SRAM وضعیت / کنترل آژیر، نگهبان و تابع های موج مربع را فراهم می کند. آدرس ها و داده ها به صورت سریالی از طریق یک رابط دو خط دو طرفه I2C منتقل می شوند.ثبت آدرس های داخلی به طور خودکار پس از هر بایت داده WRITE یا READ افزایش می یابد..

M41T81S دارای یک مدار حس قدرت ساخته شده است که وقایع برق را تشخیص می دهد و به طور خودکار در هنگام وقوع وقایع برق به منبع تغذیه باتری تغییر می دهد.انرژی مورد نیاز برای حفظ عملیات ساعت می تواند توسط یک کلید لیتیوم کوچک تامین شود در صورت قطع برق رخ می دهدعملکردهای موجود برای کاربر شامل یک ساعت / تقویم غیر قابل تغییر ، زمان روز ، وقفه های هشدار ، تایمر نگهبان و خروجی موج مربع قابل برنامه ریزی است.هشت مکان آدرس ساعت شامل قرن، سال، ماه، تاریخ، روز، ساعت، دقیقه، ثانیه و دهم/صد ثانیه در فرمت BCD 24 ساعته. اصلاحات برای 28، 29 (سال تکمیلی - معتبر تا سال 2100) ،ماه های 30 و 31 روزه به طور خودکار ایجاد می شوند.

M41T81S در یک بسته SOIC 8 پین یا یک بسته SOIC 18 پین 300 میلی لیتر که شامل کریستال 32 KHz جاسازی شده است ، عرضه می شود.

SOIC کریستالی 18 پین که در آن جاسازی شده است فقط نیاز به یک باتری از طرف کاربر دارد تا عملکرد غیر ناپایدار را فراهم کند.
