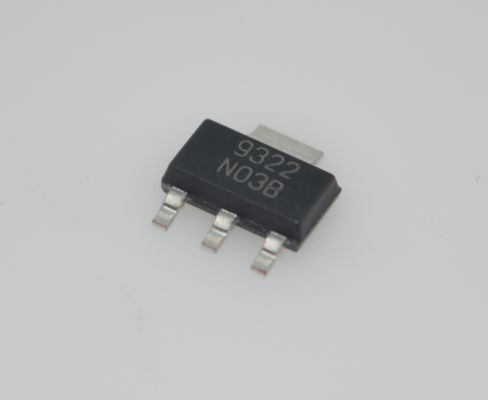

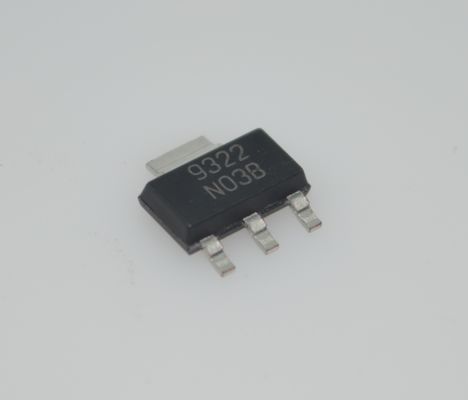

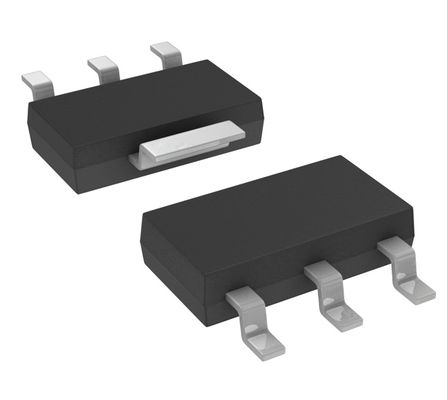

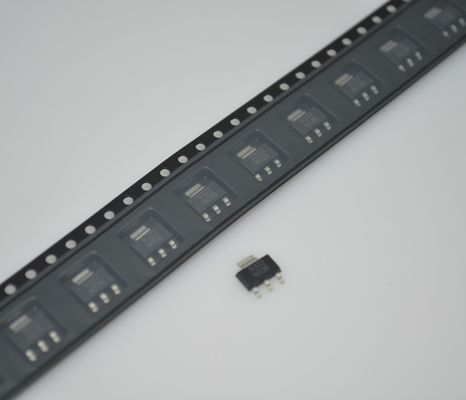

LM1117IMPX-ADJ/NOPB تنظیم پذیر 1.25-13.8V 800mA تنظیم کننده LDO با 1.2V سقوط 1٪ دقت جریان / حفاظت حرارتی پایدار با کاپ سرامیکی SOT-223 بسته بندی -40 ° C تا + 125 ° C محدوده

LM1117IMPX-ADJ/NOPB تنظیم‌شونده 1.25-13.8V 800mA رگولاتور LDO با افت ولتاژ 1.2V دقت 1% حفاظت جریانی/حرارتی پایدار با خازن‌های سرامیکی پکیج SOT-223 محدوده -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

andnbsp;

ویژگی‌ها

andbull; برای جایگزین جدیدتر، TLV1117 را ببینید

andbull; برای جایگزین‌های مستقیم در پیکربندی پکیج خروجی ثابت SOT-223 و عملکرد بهبود یافته، TLV761 را ببینید

andbull; موجود در نسخه‌های 1.8 ولت، 2.5 ولت، 3.3 ولت، 5 ولت و تنظیم‌شونده

andbull; پکیج‌های SOT-223 و WSON صرفه‌جویی در فضا

andbull; محدودکننده جریان و حفاظت حرارتی

andbull; جریان خروجی: 800 میلی‌آمپر

andbull; تنظیم خط: 0.2% (حداکثر)

andbull; تنظیم بار: 0.4% (حداکثر)

andbull; محدوده دما:

andndash; LM1117: 0 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

andndash; LM1117I: andndash;40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

andnbsp;

کاربردها

andbull; ماژول‌های مرحله قدرت درایو AC

andbull; PSU شبکه و سرور تجاری

andbull; AC/DC صنعتی

andbull; اسکنرهای اولتراسوند

andbull; ماژول‌های کنترل درایو سروو

andnbsp;

شرح

LM1117 یک رگولاتور ولتاژ افت ولتاژ پایین با افت ولتاژ 1.2 ولت در جریان بار 800 میلی‌آمپر است.

LM1117 در یک نسخه تنظیم‌شونده موجود است که می‌تواند ولتاژ خروجی را از 1.25 ولت تا 13.8 ولت با تنها دو مقاومت خارجی تنظیم کند. علاوه بر این، این دستگاه در پنج ولتاژ ثابت 1.8 ولت، 2.5 ولت، 3.3 ولت و 5 ولت موجود است.

LM1117 محدودکننده جریان و خاموش شدن حرارتی را ارائه می‌دهد. این مدار شامل یک مرجع شکاف باند اصلاح شده با زنر است تا دقت ولتاژ خروجی را در حد andplusmn;1٪ تضمین کند.

حداقل یک خازن تانتالیوم 10 میکروفارادی در خروجی برای بهبود پاسخ گذرا و پایداری مورد نیاز است.

andnbsp;

اطلاعات

andnbsp;

نقاشی

مزیت ما:تلفن‌ها، PDAها، کامپیوترهای نوت‌بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می‌کنیم.^_^
