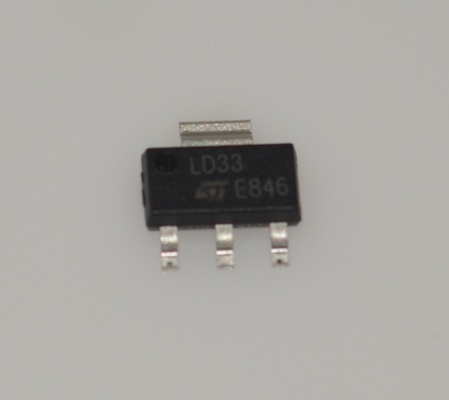

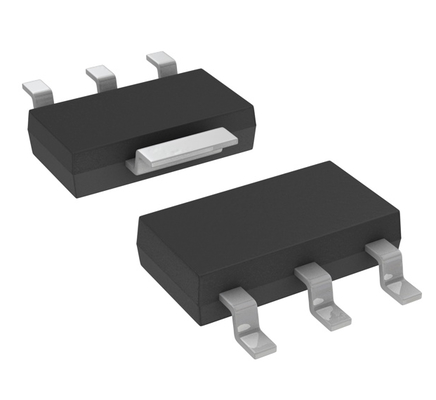

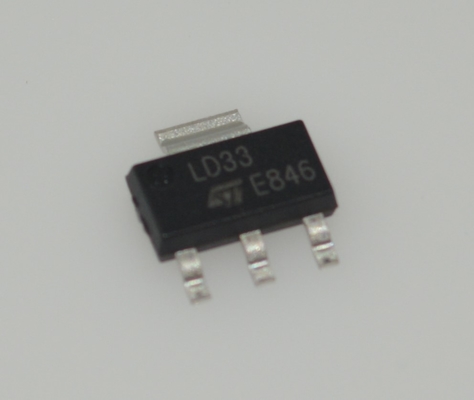

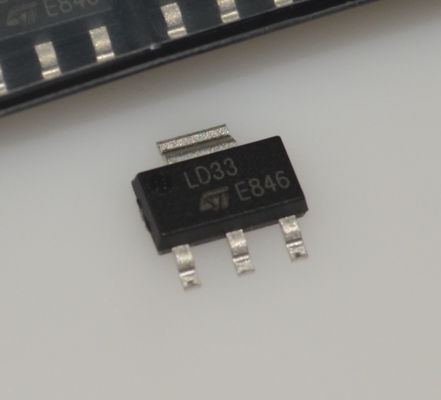

LD1117S33CTR 3.3V تنظیم کننده ولتاژ LDO با خروجی 1A ولتاژ کم افت دقیق بالا بیش از حد فعلی و حفاظت حرارتی پایدار با خازن های سرامیکی بسته SOT-223

تنظیم‌کننده ولتاژ LDO LD1117S33CTR 3.3V با خروجی 1A، افت ولتاژ کم، دقت بالا، حفاظت از جریان بیش از حد و حرارتی، پایدار با خازن‌های سرامیکی، پکیج SOT-223

ویژگی‌ها

• افت ولتاژ کم (1 ولت معمولی)

• جریان خروجی تا 800 میلی‌آمپر SO-8

• ولتاژ خروجی ثابت: 1.2 ولت، 1.8 ولت، 2.5 ولت، 3.3 ولت، 5.0 ولت

• قابلیت تنظیم (VREF = 1.25 ولت)

• محدودیت جریان و حرارت داخلی

• موجود در andplusmn; 1 % (در 25 anddeg;C) و 2 % در محدوده دمایی کامل

• دفع ولتاژ تغذیه: 75 دسی‌بل (معمولی)

کاربردها

1. لوازم الکترونیکی مصرفی

دستگاه‌های خانه هوشمند:مانند دوشاخه‌های هوشمند Wi-Fi، حسگرها، ریموت‌ها و غیره، که برای تغذیه MCU اصلی و ماژول‌های حسگر استفاده می‌شوند.

دستگاه‌های قابل حمل:مانند پخش‌کننده‌های MP3، قاب عکس‌های دیجیتال، فن‌های دستی و غیره، برای تبدیل و تنظیم ولتاژ برای مدارهای پایین‌دست.

لوازم جانبی کامپیوتر:مانند منبع تغذیه کمکی روی مادربردها، هاب‌های USB، کارت‌های داخلی.

2. تجهیزات ارتباطی و شبکه‌ای

ماژول‌های شبکه:تامین برق برای کنترل‌کننده‌های اترنت و ماژول‌های Wi-Fi نسل‌های قبلی (که اغلب به منبع تغذیه 3.3 ولت نیاز دارند).

روترها/سوییچ‌ها:تامین برق کمکی برای تراشه‌های خاص روی برد.

ماژول‌های نوری:همچنین در برخی از فرستنده‌های گیرنده نوری سنتی استفاده می‌شود.

3. کنترل صنعتی و اتوماسیون

بردهای کنترل صنعتی:تامین برق 3.3 ولت برای مدارهای منطقی، MCUها، تقویت‌کننده‌های عملیاتی و غیره، در PLCها و کنترل‌کننده‌های صنعتی.

رابط‌های حسگر:بسیاری از حسگرها (دما، فشار، رطوبت) در 3.3 ولت کار می‌کنند، که LD1117 را به یک منبع تغذیه ایده‌آل تبدیل می‌کند.

تجهیزات اندازه‌گیری و آزمایش:تامین برق مدارهای آنالوگ و دیجیتال در کارت‌های جمع‌آوری داده و ابزارها.

4. الکترونیک خودروسیستم‌های سرگرمی درون خودرو:تامین برق اجزای کم‌مصرف در دستگاه‌هایی مانند رادیوها، سیستم‌های ناوبری.

ماژول‌های کنترل بدنه:مانند کنترل‌کننده‌های پنجره، کنترل‌کننده‌های برف‌پاک‌کن و سایر واحدهای ECU که به منبع تغذیه 3.3 ولت پایدار نیاز دارند.

5. سیستم‌های تعبیه‌شده و پروژه‌ها

شیلدهای آردوینو:معمولاً روی شیلدها برای تبدیل ولتاژ بالاتر (به عنوان مثال، 5 ولت یا 9 ولت) به 3.3 ولت برای تامین برق حسگرها یا دستگاه‌های 3.3 ولت استفاده می‌شود.

بردهای توسعه Raspberry Pi/STM32:در بردهای توسعه سفارشی یا پروژه‌ها برای ارائه ریل برق 3.3 ولت برای اجزای خارجی استفاده می‌شود.

پروژه‌های DIY الکترونیکی:در تقریباً هر پروژه سرگرمی یا حرفه‌ای که نیاز به کاهش ولتاژ از ورودی‌هایی مانند 5 ولت/6 ولت/9 ولت به 3.3 ولت دارد، استفاده می‌شود.

توضیحات

LD1117 یک تنظیم‌کننده ولتاژ افت کم است که قادر به ارائه جریان خروجی تا 800 میلی‌آمپر است، حتی در نسخه قابل تنظیم (VREF = 1.25 ولت) نیز موجود است. در مورد نسخه‌های ثابت، ولتاژهای خروجی زیر ارائه می‌شوند: 1.2 ولت، 1.8 ولت، 2.5 ولت، 3.3 ولت و 5.0 ولت. این دستگاه در بسته‌بندی‌های زیر عرضه می‌شود: SOT-223، DPAK، SO-8 و TO-220. بسته‌های نصب سطحی SOT 223 و DPAK ویژگی‌های حرارتی را بهینه می‌کنند و حتی اثر صرفه‌جویی در فضا را ارائه می‌دهند. راندمان بالا توسط ترانزیستور عبوری NPN تضمین می‌شود. در واقع در این حالت، برخلاف PNP، جریان سکون بیشتر به بار می‌رود. فقط یک خازن حداقل 10 میکروفارادی برای پایداری مورد نیاز است.

تنظیم روی تراشه به تنظیم‌کننده اجازه می‌دهد تا به تلرانس ولتاژ خروجی بسیار دقیقی، در محدوده andplusmn; 1 % در 25 anddeg;C برسد. LD1117 قابل تنظیم با سایر استانداردهای پین به پین سازگار است. تنظیم‌کننده‌های ولتاژ قابل تنظیم، بهترین عملکرد را از نظر افت و تلرانس حفظ می‌کنند.

اطلاعات

نقاشی

مزیت ما:تلفن‌ها، PDAها، کامپیوترهای نوت‌بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می‌کنیم.^_^
