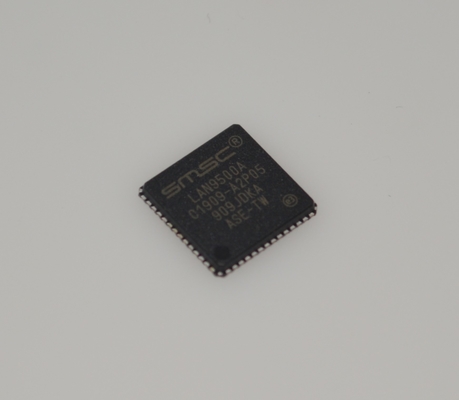

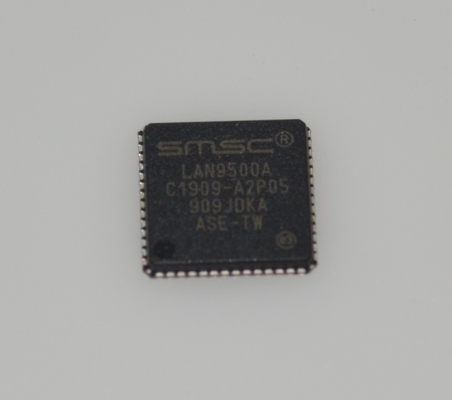

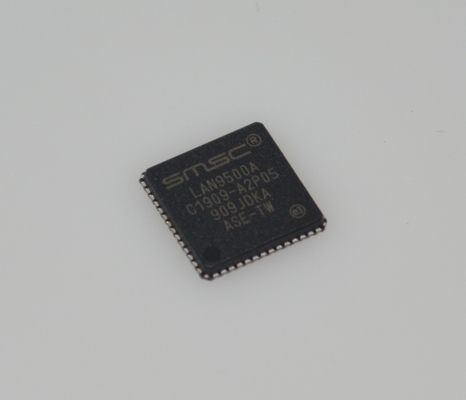

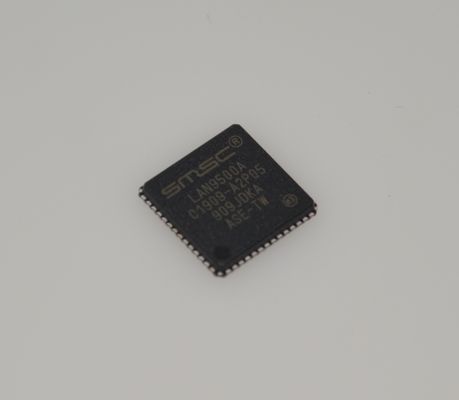

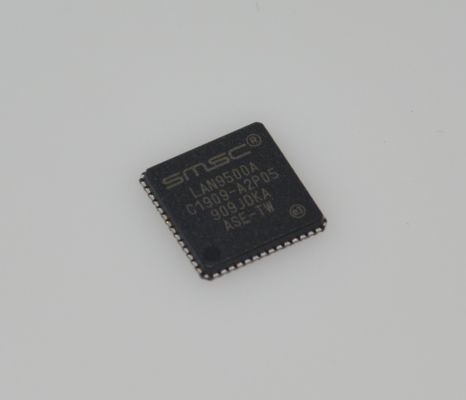

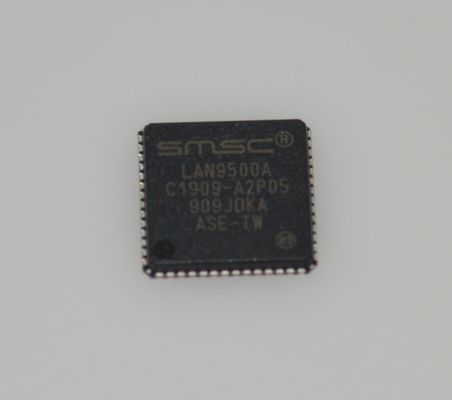

LAN9500A-ABZJ کنترلر اترنت پیشرفته USB 2.0 به 10/100 با MAC/PHY و EEPROM یکپارچه با سرعت بالا 480 مگابیت بر ثانیه، توان فوق العاده کم، دمای صنعتی، ESD مقاوم و QFN جمع و جور 36 پین برای طراحی های تعبیه شده

LAN9500A-ABZJ کنترلر پیشرفته USB 2.0 به 10/100 اترنت با MAC/PHY یکپارچه Hi-Speed 480Mbps و EEPROM، دمای صنعتی فوق‌العاده کم مصرف، ESD مقاوم و بسته‌بندی فشرده 36 پین QFN برای طراحی‌های تعبیه‌شده

ویژگی‌ها

andbull; کنترلر دستگاه USB

- کاملاً مطابق با Hi

-Speed Universal Serial Bus Specification Revision 2.0

- پشتیبانی از حالت‌های HS (480 مگابیت بر ثانیه) و FS (12 مگابیت بر ثانیه)

- پشتیبانی از چهار نقطه پایانی

- پشتیبانی از دستورات خاص فروشنده

- PHY USB 2.0 یکپارچه

- پشتیبانی از بیدار شدن از راه دور

andbull; کنترلر اترنت 10/100 با عملکرد بالا

- کاملاً مطابق با IEEE802.3/802.3u

- MAC و PHY اترنت یکپارچه

- پشتیبانی از 10BASE-T و 100BASE-TX

- پشتیبانی از Full- و half-duplex

- کنترل جریان Full- و half-duplex

- تولید و حذف Preamble

- تولید و بررسی CRC 32 بیتی خودکار

- پر کردن و حذف پد محموله خودکار

- حالت‌های Loop-back

- پشتیبانی از offload checksum TCP/UDP/IP/ICMP

andbull; حالت‌های فیلتر آدرس انعطاف‌پذیرandndash;یک آدرس 48 بیتی کامل

andndash;64 آدرس چندپخشی فیلتر شده با هش

andndash;عبور از تمام چندپخشی‌ها

andndash;حالت Promiscuous

andndash;فیلتر معکوس

andndash;عبور از تمام ورودی‌ها با گزارش وضعیت

andnbsp;

andbull; سیستم‌های تعبیه‌شده

andbull; Set-Top Boxes

andbull; PVRها

andbull; دستگاه‌های CE

andbull; چاپگرهای شبکه‌ای

andbull; تکرارکننده‌های پورت USB

andbull; دانگل‌های USB به اترنت مستقل

andbull; ابزار دقیق تست

andbull; صنعتی

andnbsp;

LAN9500A-ABZJ یک کنترلر اترنت USB 2.0 به 10/100 با عملکرد بالا و یکپارچه‌سازی بسیار زیاد است که برای سیستم‌های تعبیه‌شده، آداپتورهای شبکه و انواع دستگاه‌های الکترونیکی مصرفی که به اتصال شبکه سیمی نیاز دارند، طراحی شده است.

مزیت اصلی این تراشه در سطح بالای یکپارچه‌سازی آن نهفته است. این تراشه شامل یک لایه فیزیکی (PHY) USB 2.0 Hi-Speed، یک لایه فیزیکی (PHY) اترنت 10/100، یک کنترل‌کننده دسترسی به رسانه (MAC) اترنت و یک EEPROM یکپارچه در یک تراشه واحد است. این طراحی، مدارهای جانبی را به طور قابل توجهی ساده می‌کند، تعداد اجزای خارجی را کاهش می‌دهد، در نتیجه هزینه کلی سیستم و الزامات فضای برد مدار چاپی (PCB) را کاهش می‌دهد، در حالی که قابلیت اطمینان طراحی را افزایش می‌دهد.

LAN9500A از سرعت انتقال داده USB 2.0 وquot;Hi-Speedandquot; 480 مگابیت بر ثانیه پشتیبانی می‌کند و از توان عملیاتی سریع و روان داده‌های شبکه از طریق رابط USB اطمینان حاصل می‌کند. این دستگاه دارای قابلیت‌های مدیریت انرژی پیشرفته برای مصرف انرژی فوق‌العاده کم است و آن را برای برنامه‌های قابل حمل و کم‌مصرف ایده‌آل می‌کند. علاوه بر این، این دستگاه از محدوده دمای صنعتی گسترده (-40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد) پشتیبانی می‌کند و حفاظت ESD تعبیه‌شده قوی را ارائه می‌دهد و به آن امکان می‌دهد در برابر محیط‌های صنعتی خشن و شرایط الکتریکی سخت مقاومت کند و از پایداری و دوام بالا اطمینان حاصل کند. بسته‌بندی فشرده 36 پین QFN آن، برنامه‌های محدود به فضا را بیشتر بهینه می‌کند.andnbsp;اطلاعات

دستهمدارهای مجتمع (ICs)رابطکنترلرهاandnbsp;سازندهMicrochip Technologyandnbsp;سری
