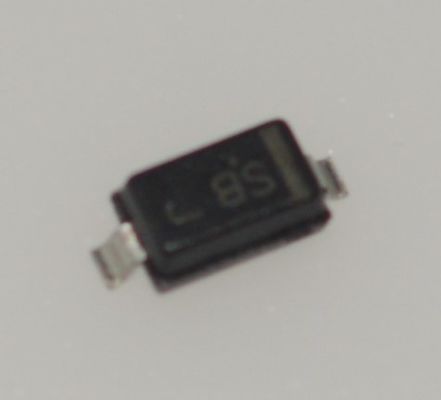

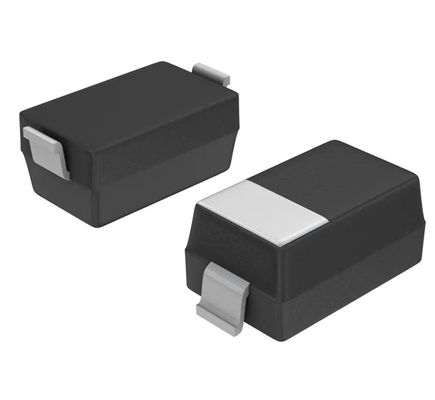

BAT54T1G SOT-23 دیود شاتکی مانع دوگانه سری 30 ولت ولتاژ معکوس 200 میلی آمپر جریان VF کم 0.32 ولت سوئیچینگ با سرعت بالا 125 درجه سانتیگراد اتصال RoHS سازگار بسته بندی نوار و حلقه

BAT54T1G SOT-23 دیود شاتکی سری دوگانه 30 ولت ولتاژ معکوس 200 میلی آمپر جریان VF کم 0.32 ولت سوئیچینگ با سرعت بالا 125 درجه سانتیگراد اتصال RoHS سازگار با بسته‌بندی نوار و حلقه

ویژگی‌ها

• سرعت سوئیچینگ بسیار سریع

• ولتاژ مستقیم کم - 0.35 ولت (معمولی) @ IF = 10 mAdc

• پیشوند S برای خودرو و سایر برنامه‌هایی که نیاز به الزامات تغییر سایت و کنترل منحصربه‌فرد دارند. AEC-Q101 واجد شرایط و PPAP قابل اجرا

• این دستگاه‌ها P-Free، Halogen Free/BFR Free و با RoHS سازگار هستند.

کاربردها

1. یکسو سازی با فرکانس بالا و پردازش سیگنال

تشخیص RF: به دلیل افت ولتاژ کم و ویژگی‌های سوئیچینگ سریع، در مدارهای تشخیص و اختلاط RF سیگنال کوچک استفاده می‌شود.

یکسو سازی با فرکانس بالا: به عنوان یک دیود آزاد یا یکسو کننده در منابع تغذیه حالت سوئیچینگ (SMPS) و مبدل‌های DC-DC برای کاهش تلفات سوئیچینگ عمل می‌کند.

2. مدارهای منطقی و گیره سیگنال

محافظت از مدار دیجیتال: از پورت‌های ورودی/خروجی تراشه‌های دیجیتال (مانند MCU، FPGA) در برابر نوسانات ولتاژ یا اتصال معکوس محافظت می‌کند (گیره

محافظت).

مسدود کردن سیگنال دو جهته: جداسازی سطح و محافظت از جریان معکوس را در رابط‌های ارتباطی (مانند I²C، SPI) فراهم می‌کند.

3. مدیریت انرژی و دستگاه‌های کم مصرف

یکسو سازی با افت ولتاژ کم: به دلیل افت ولتاژ کم (0.32 ولت)، برای دستگاه‌های باتری‌دار (مانند لوازم الکترونیکی قابل حمل) ایده‌آل است و تلفات انرژی را به حداقل می‌رساند.

مدیریت مسیر برق: امکان سوئیچینگ و جداسازی خودکار بین چندین منبع تغذیه را در دستگاه‌های تلفن همراه فراهم می‌کند.

4. مدارهای سوئیچینگ با سرعت بالا

سوئیچینگ پالس و دیجیتال: برای سوئیچینگ و مدولاسیون خطوط داده با سرعت بالا با زمان پاسخ در سطح نانوثانیه استفاده می‌شود.

مدارهای نمونه‌برداری و نگهداری: روشن/خاموش سریع را در ADC یا سوئیچ‌های آنالوگ فراهم می‌کند.

5. جایگزینی دیودهای عمومی

ارتقاء برای دیودهای سنتی: جایگزین دیودهای اتصال PN استاندارد (مانند 1N4148) برای کاهش مصرف برق و بهبود سرعت سوئیچینگ می‌شود.

توضیحات

این دیودهای سد شاتکی برای کاربردهای سوئیچینگ با سرعت بالا، محافظت از مدار و گیره ولتاژ طراحی شده‌اند. ولتاژ مستقیم بسیار کم، تلفات هدایت را کاهش می‌دهد. بسته‌بندی نصب سطحی مینیاتوری برای برنامه‌های دستی و قابل حمل که فضا محدود است، عالی است.

اطلاعات

نقاشی

مزیت ما:تلفن‌ها، PDAها، کامپیوترهای نوت‌بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می‌کنید. ^_^
