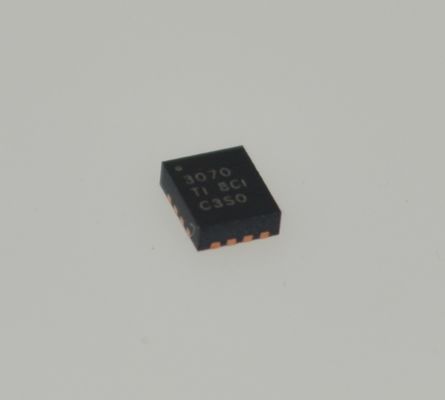

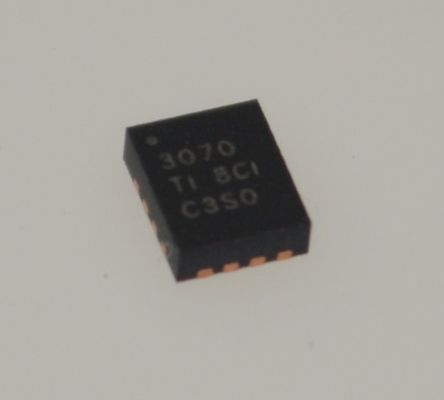

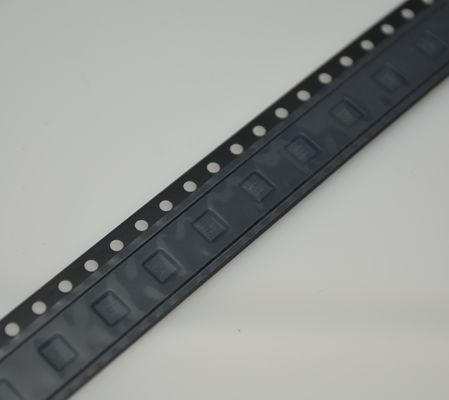

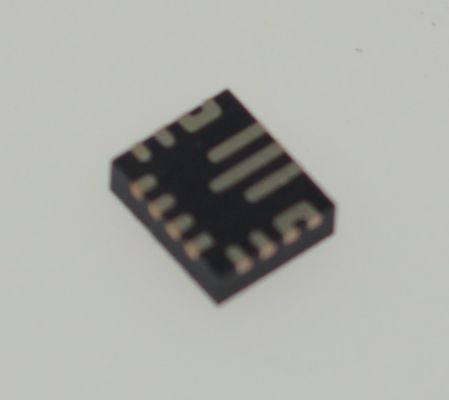

مبدل باک-بوست TPS63070RNMR ورودی 2.5-12 ولت، سوئیچ 2 آمپر، راندمان 96%، خروجی قابل تنظیم 1.8-5.5 ولت، حالت صرفه جویی در مصرف انرژی، جریان سکون 25 میکروآمپر، PWM اجباری، پکیج QFN 3x3mm

مبدل باک-بوست TPS63070RNMR، ورودی 2.5-12 ولت، سوئیچ 2 آمپر، 96٪ راندمان، خروجی قابل تنظیم 1.8-5.5 ولت، حالت صرفه جویی در مصرف انرژی 25 میکروآمپر IQ، PWM اجباری، پکیج QFN 3x3mm

ویژگی ها

• محدوده ولتاژ ورودی: 2.0 ولت تا 16 ولت

• محدوده ولتاژ خروجی: 2.5 ولت تا 9 ولت

• تا 95٪ راندمان

• دقت DC +/- 1٪ در حالت PWM

• دقت DC +3٪/-1٪ در حالت PFM

• جریان خروجی 2 آمپر در حالت باک

• جریان خروجی 2 آمپر در حالت بوست (VIN=4V; Vout=5V)

• ورودی ENABLE دقیق اجازه می دهد

  وndash; قفل ولتاژ پایین تعریف شده توسط کاربر

  وndash; توالی دقیق

• انتقال خودکار بین حالت کاهنده و بوست

• جریان سکون معمولی دستگاه: 50 میکروآمپر

• گزینه های ولتاژ خروجی ثابت و قابل تنظیم

• گزینه تخلیه خروجی

• حالت صرفه جویی در مصرف انرژی برای بهبود راندمان در توان خروجی کم

• عملکرد فرکانس ثابت اجباری در 2.4 مگاهرتز و گزینه همگام سازی

• خروجی Power Good

• VSEL به سادگی امکان تغییر ولتاژ خروجی را می دهد

• قطع بار در هنگام خاموش شدن

• حفاظت از دمای بیش از حد

• حفاظت از ولتاژ بیش از حد ورودی / خروجی

• موجود در پکیج QFN

کاربردها

• برنامه های دوگانه Li-Ion

• تجهیزات اندازه گیری صنعتی

• دوربین های DSC و فیلمبرداری

• لپ تاپ ها

• UltraMobile PC و دستگاه های اینترنت موبایل

• محصولات پزشکی شخصی

شرح

TPS6307x یک مبدل باک-بوست با راندمان بالا و جریان سکون کم است که برای کاربردهایی مناسب است که در آن ولتاژ ورودی می تواند بالاتر یا پایین تر از ولتاژ خروجی باشد. جریان های خروجی می توانند تا 2 آمپر در حالت بوست و در حالت باک باشند. مبدل باک-بوست بر اساس یک کنترلر مدولاسیون عرض پالس (PWM) با فرکانس ثابت است که از یکسو سازی همزمان برای به دست آوردن حداکثر راندمان استفاده می کند. در جریان های بار کم، مبدل وارد حالت Power Save می شود تا راندمان بالا را در محدوده جریان بار وسیع حفظ کند. مبدل را می توان غیرفعال کرد تا تخلیه باتری به حداقل برسد. در هنگام خاموش شدن، بار از باتری جدا می شود. این دستگاه در یک پکیج QFN 2.5mmx3mm موجود است.

اطلاعات

نقاشی

مزیت ما:تلفن ها، PDA ها، کامپیوترهای نوت بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال های خرید خوب با قیمت خوب.
• خدمات حرفه ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

مطمئن باشید که نیاز شما را برای انواع اجزا برآورده می کند.^_^
