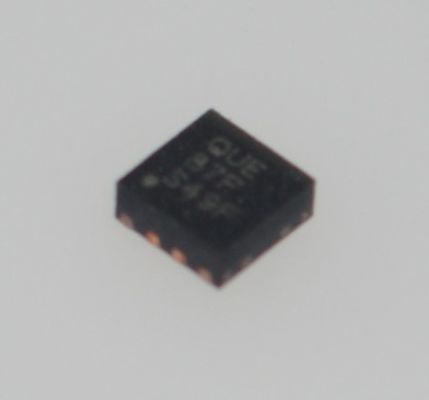

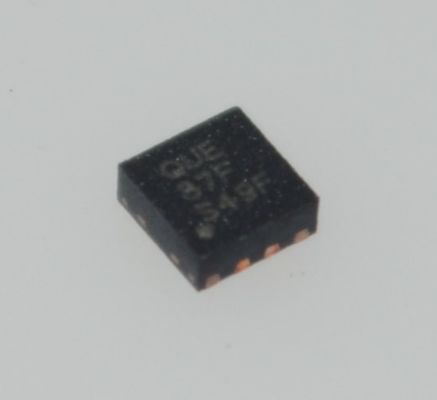

TPS62170DSGR Step-Down Converter 3-17V ورودی 1.2A خروجی تا 95٪ کارایی 1.8V تا 6V خروجی تنظیم شده 17μA حالت کم جریان خاموش ذخیره قدرت 100٪ چرخه کار کوچک 2.0x2.0mm بسته WSON

مبدل کاهنده TPS62170DSGR ورودی 3-17 ولت، خروجی 1.2 آمپر، تا 95٪ راندمان، خروجی قابل تنظیم 1.8 ولت تا 6 ولت، 17 میکروآمپر جریان سکون کم، حالت صرفه جویی در مصرف انرژی، چرخه کاری 100٪، بسته WSON کوچک 2.0x2.0 میلی متر

وnbsp;

ویژگی ها

وbull; DCS-Controlandtrade;Topology

وbull; محدوده ولتاژ ورودی از 3 ولت تا 17 ولت

وbull; جریان خروجی تا 500 میلی آمپر

وbull; ولتاژ خروجی قابل تنظیم از 0.9 ولت تا 6 ولت

وbull; نسخه های ولتاژ خروجی ثابت

وbull; انتقال حالت صرفه جویی در مصرف انرژی بدون درز

وbull; معمولاً 17 میکروآمپر جریان سکون

وbull; خروجی PowerGood

وbull; حالت چرخه کاری 100٪

وbull; حفاظت از اتصال کوتاه

وbull; حفاظت از دمای بیش از حد

وbull; پین به پین ​​سازگار با TPS62160 و TPS62125

وbull; موجود در بسته 2 میلی متر و بار؛ 2 میلی متر 8 پین WSON

وnbsp;

برنامه های کاربردی

وbull; منابع استاندارد 12 ولت

وbull; منبع POL از باتری لیتیوم یونی تکی یا چندگانه

وbull; جایگزینی LDO

وbull; سیستم های تعبیه شده

وbull; دوربین دیجیتال، ویدئو

وbull; رایانه های شخصی موبایل، تبلت، مودم

وnbsp;

شرح

خانواده دستگاه TPS6217x مبدل های DC-DC کاهنده همزمان هستند که برای برنامه های کاربردی با چگالی توان بالا بهینه شده اند. فرکانس سوئیچینگ بالا معمولاً 2.25 مگاهرتز امکان استفاده از سلف های کوچک را فراهم می کند و پاسخ گذرا سریع و همچنین دقت ولتاژ خروجی بالا را با استفاده از DCS-Controlandtrade;topology ارائه می دهد.

با محدوده ولتاژ ورودی وسیع 3 ولت تا 17 ولت، این دستگاه ها برای سیستم هایی که از باتری لیتیوم یونی یا باتری های دیگر و همچنین از ریل های قدرت میانی 12 ولت تغذیه می شوند، ایده آل هستند. از جریان خروجی پیوسته تا 0.5 آمپر در ولتاژهای خروجی بین 0.9 ولت و 6 ولت (با حالت چرخه کاری 100٪) پشتیبانی می کند.

ترتیب قدرت نیز با پیکربندی پین های فعال و باز تخلیه powergood امکان پذیر است.

در حالت صرفه جویی در مصرف انرژی، دستگاه ها جریان سکون حدود 17 میکروآمپر از VIN را نشان می دهند. حالت صرفه جویی در مصرف انرژی، که به طور خودکار و بدون درز در صورت کوچک بودن بار وارد می شود، راندمان بالا را در کل محدوده بار حفظ می کند. در حالت خاموش، دستگاه خاموش می شود و مصرف جریان خاموش کمتر از 2 میکروآمپر است.

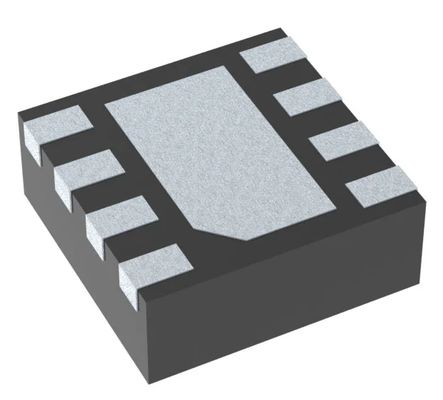

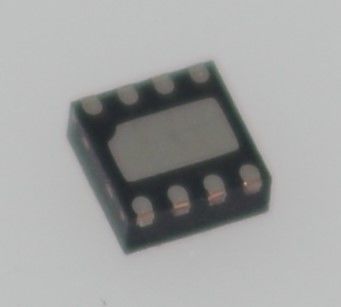

این دستگاه که در نسخه های ولتاژ خروجی قابل تنظیم و ثابت موجود است، در یک بسته 2 میلی متر و بار؛ 2 میلی متر 8 پین WSON (DSG) بسته بندی شده است.

وnbsp;

اطلاعات

وnbsp;

نقاشی
