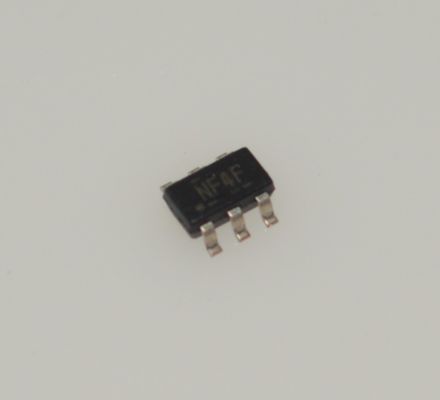

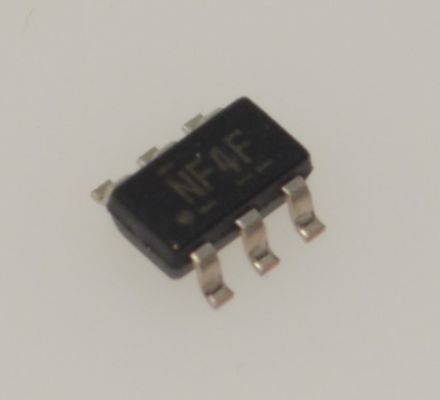

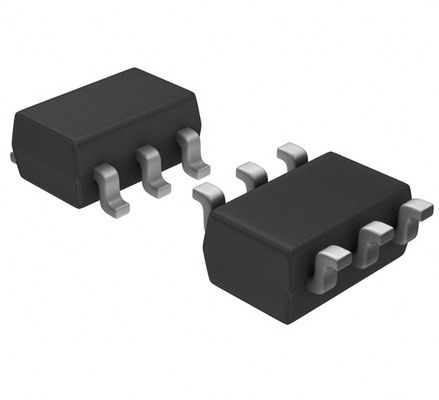

کلید بار TPS22929DDBVR با جریان نامی 1.5 آمپر، مقاومت بسیار کم 0.8 اهم، ورودی گسترده 1.1 تا 5.5 ولت، تخلیه خروجی سریع (QOD)، جریان خاموش کم 1 میکروآمپر، پکیج کوچک SOT-23-5، پین فعال‌سازی، حفاظت از اتصال کوتاه

کلید بار TPS22929DDBVR با رتبه 1.5A، مقاومت بسیار کم 0.8Ω، ورودی گسترده 1.1-5.5V، تخلیه خروجی سریع (QOD)، کم 1μA IQ، پکیج کوچک SOT-23-5، پین فعال‌سازی، حفاظت از اتصال کوتاه

andnbsp;

ویژگی‌ها

• کلید بار تکپارچه 1

• پکیج کوچک SOT23-6

• محدوده ولتاژ ورودی: 1.4 ولت تا 5.5 ولت

• مقاومت کم در حالت روشن

andnbsp; andndash; rON =115 mΩ در VIN = 5 ولت

andnbsp; andndash; rON =115 mΩ در VIN = 3.3 ولت

andnbsp; andndash; rON =118 mΩ در VIN = 2.5 ولت

andnbsp; andndash; rON =129 mΩ در VIN = 1.5 ولت

• جریان سوئیچینگ پیوسته 1.8 آمپر (25 درجه سانتی‌گراد)

• ورودی کنترل آستانه پایین

• نرخ چرخش کنترل‌شده

• قفل ولتاژ زیر حد

• تخلیه خروجی سریع

• حفاظت از جریان معکوس

andnbsp;

کاربردها

• تجهیزات صنعتی قابل حمل

• تجهیزات پزشکی قابل حمل

• پخش‌کننده‌های رسانه‌ای قابل حمل

• پایانه فروش

• دستگاه‌های GPS

• دوربین‌های دیجیتال

• ابزار دقیق قابل حمل

• تلفن‌های هوشمند

andnbsp;

شرح

TPS22929D یک کلید بار کوچک با rON کم و روشن شدن کنترل‌شده است. این دستگاه شامل یک MOSFET کانال P است که می‌تواند در محدوده ولتاژ ورودی 1.4 ولت تا 5.5 ولت کار کند. سوئیچ توسط یک ورودی روشن/خاموش (ON) کنترل می‌شود که قادر به برقراری ارتباط مستقیم با سیگنال‌های کنترلی با ولتاژ پایین است. TPS22929D فعال‌سازی بالایی دارد.

TPS22929D شامل یک مقاومت بار 150Ω روی تراشه برای تخلیه خروجی سریع هنگام خاموش شدن سوئیچ است. زمان افزایش دستگاه به صورت داخلی کنترل می‌شود تا از جریان هجومی جلوگیری شود.

دستگاه TPS22929D عملکرد قطع‌کننده مدار را با قفل کردن سوئیچ قدرت در طول موقعیت‌های ولتاژ معکوس فراهم می‌کند. یک مقایسه‌گر ولتاژ معکوس داخلی، سوئیچ قدرت را هنگامی که ولتاژ خروجی (VOUT) بالاتر از ورودی (VIN) است، غیرفعال می‌کند تا به سرعت (10 میکروثانیه معمولی) جریان را به سمت ورودی سوئیچ متوقف کند. جریان معکوس همیشه فعال است، حتی زمانی که سوئیچ قدرت غیرفعال است. علاوه بر این، حفاظت از قفل ولتاژ زیر حد (UVLO) سوئیچ را در صورت کم بودن ولتاژ ورودی خاموش می‌کند.

TPS22929D در یک پکیج کوچک و کم‌جا 6 پین SOT23 موجود است و برای عملکرد در

andnbsp;

اطلاعات

andnbsp;

نقاشی

مزیت ما:تلفن‌ها، PDAها، کامپیوترهای نوت‌بوک

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن باشید که نیاز شما را برای انواع قطعات برآورده می‌کنیم.^_^
