SN74LVC1T45DBVR مترجم سطح ولتاژ تک بتی دو منبع با کنترل جهت گیری خودکار 1.65V تا 5.5V سرعت بالا و قدرت پایین بسته کوچک و درایو خروجی 32mA

SN74LVC1T45DBVR مبدل سطح ولتاژ تک بیتی دوگانه با کنترل جهت خودکار 1.65 ولت تا 5.5 ولت، سرعت بالا، توان کم، بسته بندی کوچک و درایو خروجی 32 میلی آمپر

andnbsp;

ویژگی ها

andbull; حفاظت ESD از JESD 22 فراتر می رود:

andnbsp; andndash; مدل بدن انسان 2000 ولت (A114-A)

andnbsp; andndash; مدل ماشین 200 ولت (A115-A)

andnbsp; andndash; مدل دستگاه شارژ شده 1000 ولت (C101)

andbull; موجود در بسته NanoFreeandtrade; شرکت Texas Instruments

andbull; طراحی دو ریل کاملاً قابل تنظیم به هر پورت اجازه می دهد تا در محدوده کامل منبع تغذیه 1.65 ولت تا 5.5 ولت کار کند.

andbull; ویژگی جداسازی VCC andndash; اگر ورودی VCC در GND باشد، هر دو پورت در حالت امپدانس بالا قرار دارند.

andbull; مدار ورودی DIR به VCCA ارجاع داده شده است.

andbull; مصرف برق کم، حداکثر 4 میکرو آمپر ICC

andbull; درایو خروجی andplusmn;24 میلی آمپر در 3.3 ولت

andbull; Ioff از عملکرد حالت خاموش شدن جزئی پشتیبانی می کند.

andbull; حداکثر نرخ داده

andnbsp; andndash; 420 مگابیت بر ثانیه (تبدیل 3.3 ولت به 5 ولت)

andnbsp; andndash; 210 مگابیت بر ثانیه (تبدیل به 3.3 ولت)

andnbsp; andndash; 140 مگابیت بر ثانیه (تبدیل به 2.5 ولت)

andnbsp; andndash; 75 مگابیت بر ثانیه (تبدیل به 1.8 ولت)

andbull; عملکرد قفل شدن از 100 میلی آمپر در هر JESD 78، کلاس II فراتر می رود.

andnbsp;

برنامه های کاربردی

andbull; الکترونیک شخصی

andbull; صنعتی

andbull; سازمانی

andbull; مخابرات

andnbsp;

شرح

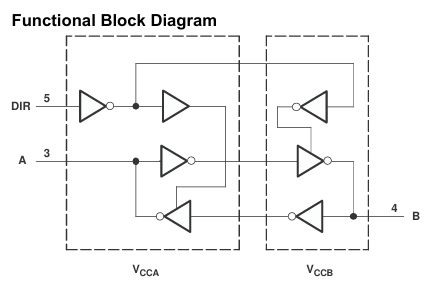

این فرستنده گیرنده اتوبوس تک بیتی غیر معکوس از دو ریل منبع تغذیه جداگانه قابل تنظیم استفاده می کند. پورت A برای ردیابی VCCA طراحی شده است. VCCA هر ولتاژ منبع تغذیه ای از 1.65 ولت تا 5.5 ولت را می پذیرد. پورت B برای ردیابی VCCB طراحی شده است. VCCB هر ولتاژ منبع تغذیه ای از 1.65 ولت تا 5.5 ولت را می پذیرد. این امر امکان تبدیل دو طرفه ولتاژ پایین جهانی بین هر یک از گره های ولتاژ 1.8 ولت، 2.5 ولت، 3.3 ولت و 5 ولت را فراهم می کند. SN74LVC1T45 برای ارتباط ناهمزمان بین دو گذرگاه داده طراحی شده است. سطوح منطقی ورودی کنترل جهت (DIR) خروجی های پورت B یا خروجی های پورت A را فعال می کنند. این دستگاه داده ها را از گذرگاه A به گذرگاه B زمانی که خروجی های پورت B فعال می شوند و از گذرگاه B به گذرگاه A زمانی که خروجی های پورت A فعال می شوند، منتقل می کند. مدار ورودی همیشه در هر دو پورت A و B فعال است و باید یک سطح منطقی HIGH یا LOW اعمال شود تا از ICC و ICCZ اضافی جلوگیری شود.

SN74LVC1T45 به گونه ای طراحی شده است که ورودی DIR توسط VCCA تغذیه می شود. این دستگاه به طور کامل برای برنامه های خاموش شدن جزئی با استفاده از Ioff مشخص شده است. مدار Ioff خروجی ها را غیرفعال می کند و از جریان برگشتی آسیب رسان از طریق دستگاه در هنگام خاموش شدن آن جلوگیری می کند. ویژگی جداسازی VCC به گونه ای طراحی شده است که اگر ورودی VCC در GND باشد، هر دو پورت در حالت امپدانس بالا قرار دارند.

andnbsp;

فناوری بسته NanoFreeandtrade; یک پیشرفت بزرگ در مفاهیم بسته بندی IC است که از قالب به عنوان بسته استفاده می کند.

andnbsp;

اطلاعات

andnbsp;

نقاشی
