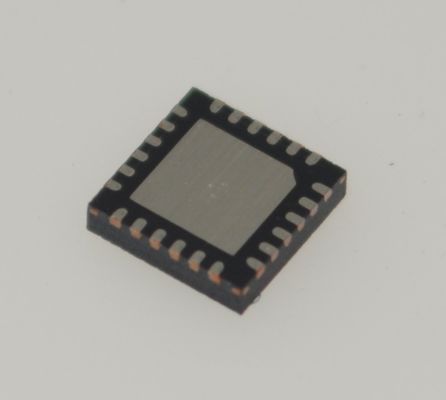

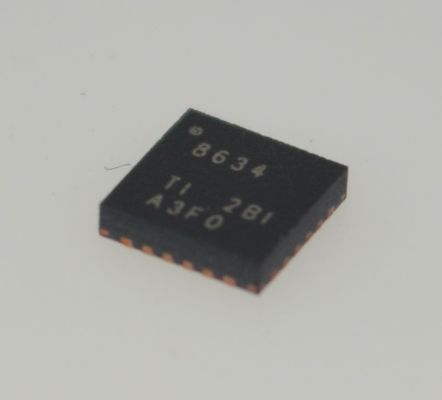

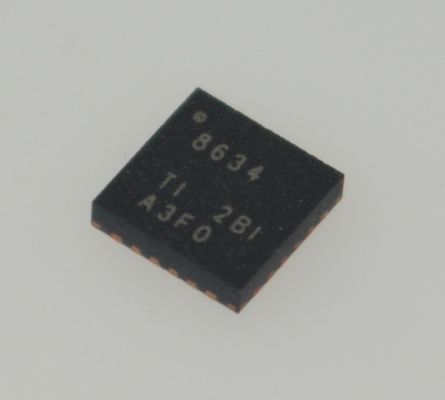

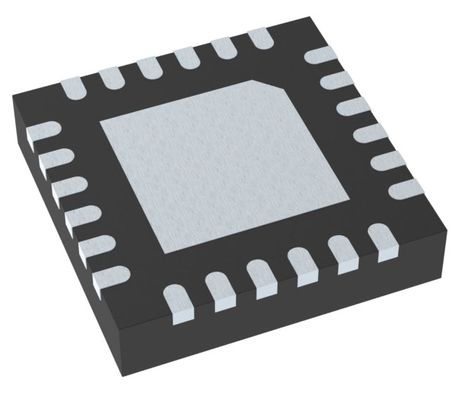

دقت ADS8634SRGER 16-بیت رزولوشن 4-Ch ورودی Ultra-Low Power SPI ارتباطات 2.7-5.5V عرضه بر روی تراشه مرجع کامپکت 24-QFN برای کاربردهای صنعتی

ADS8634SRGER با دقت 16 بیتی، 4 کاناله ورودی، ارتباط SPI با توان فوق العاده کم، منبع تغذیه 2.7-5.5 ولت، مرجع داخلی، بسته بندی 24-QFN جمع و جور برای کاربردهای صنعتی

andnbsp;

andnbsp;ویژگی ها

محدوده ورودی قابل انتخاب:

andnbsp; andplusmn;10V، andplusmn;5V، +2.5V، 0V تا 10V، یا 0V تا 5V

andnbsp; تا andplusmn;12V با مرجع خارجی

andnbsp; بدون تاخیر در تبدیل تا 1MSPS

عملکرد برجسته:

andnbsp; 12 بیت بدون کد گمشده

andnbsp; INL: +0.9LSB

andnbsp; SNR: 71.8dB

بسیار یکپارچه:

andnbsp;andnbsp;مالتی پلکسر ورودی 4 یا 8 کاناله

andnbsp;andnbsp;سنسور دما

andnbsp;andnbsp;مرجع ولتاژ داخلی

andnbsp;andnbsp;آستانه های هشدار برای هر کانال

توان کم:

andnbsp;andnbsp;14.45mW در 1MSPS

andnbsp; 5.85mW در 0.1MSPS

andnbsp; حالت خاموش انعطاف پذیر

andnbsp; رابط سریال سازگار با SPI

محدوده دمای گسترده:

andnbsp;andnbsp;-40'C تا +125anddeg;C
andnbsp; ردپای کوچک: بسته بندی QFN 4mm x 4mm

andnbsp;

کاربردها

andbull; کنترل های فرآیند صنعتی (PLC)

andbull; سیستم های جمع آوری داده

andbull; سیستم های حلقه بسته با سرعت بالا

andbull; منابع تغذیه دیجیتال

andnbsp;

شرح

ADS8634 و ADS8638 (ADS8634/8) مبدل های آنالوگ به دیجیتال (ADC) 12 بیتی هستند که قادر به اندازه گیری ورودی ها تا +10 ولت در 1MSPS هستند. با استفاده از هسته ثبات تقریب متوالی (SAR)، این ADC ها یک ورودی نمونه و نگهدارنده را بدون تاخیر در تبدیل ارائه می دهند. ADS8634 شامل یک مالتی پلکسر ورودی (mux) برای اندازه گیری حداکثر چهار ورودی است. ADS8638 می تواند حداکثر هشت ورودی را اندازه گیری کند.

علاوه بر مالتی پلکسر ورودی، ADS8634/8 دارای یک سنسور دمای داخلی، مرجع ولتاژ و یک مقایسه کننده دیجیتال برای تنظیم آستانه های هشدار در هر ورودی است. بنابراین، حداقل تعداد اجزای خارجی مورد نیاز است. یکسادهandnbsp;رابط سازگار با SPl برای ارتباط و کنترل فراهم می کند. منبع تغذیه دیجیتال از 5 ولت تا 1.8 ولت برای اتصال مستقیم به طیف گسترده ای از پردازنده ها و کنترلرها کار می کند.

ایده آل برای کاربردهای اندازه گیری صنعتی، ADS8634/8 به طور کامل در محدوده دمای صنعتی گسترده -40 درجه سانتیگراد تا +125 درجه سانتیگراد مشخص شده است و در یک بسته QFN-24 با فاکتور فرم کوچک موجود است.

andnbsp;

اطلاعات

andnbsp;

نقاشی
