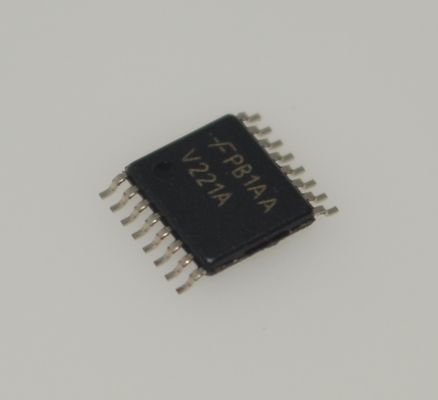

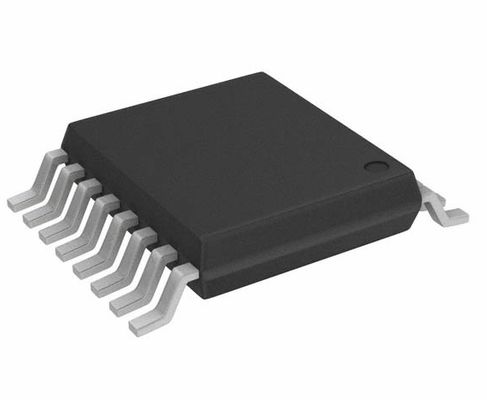

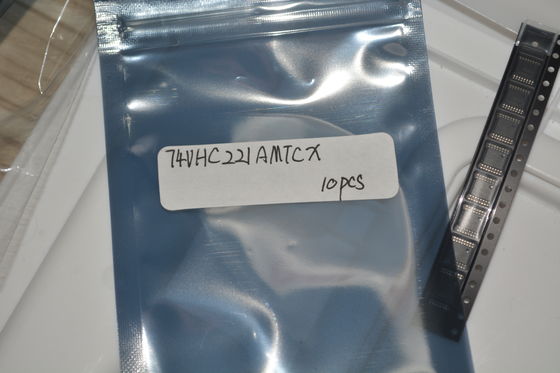

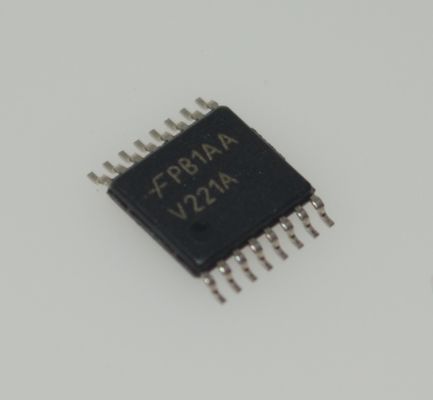

74VHC221AMTCX مولتی‌ویبراتور مونوستابل دوگانه با عملکرد 2-5.5 ولت، ورودی‌های تحمل‌کننده 5.5 ولت، درایو خروجی 25 میلی‌آمپر، عرض پالس کمتر از 10 نانوثانیه، عملکرد ریست، مصرف توان کم و بسته‌بندی TSSOP-16

74VHC221AMTCX یک مولتی‌ویبراتور مونوستابل دوگانه با عملکرد 2-5.5 ولت، ورودی‌های تحمل‌کننده 5.5 ولت، درایو خروجی 25 میلی‌آمپر، عرض پالس ریست کمتر از 10 نانوثانیه، مصرف کم توان و بسته‌بندی TSSOP-16

ویژگی‌ها

■ سرعت بالا: t PD = 8.1ns (معمولی) در V CC = 5V

■ اتلاف توان کم: I CC = 4andmicro;A (حداکثر) در T A = 25anddeg;C

■ حالت فعال: I CC = 600andmicro;A (حداکثر) در T A = 25anddeg;C

■ ایمنی نویز بالا: V NIH = V NIL = 28% V CC (حداقل)

■ حفاظت از خاموش شدن در تمام ورودی‌ها ارائه شده است

■ پین و عملکرد سازگار با 74HC221A

کاربردها

1. زمان‌بندی دقیق و کنترل پالس
با دقت عرض پالس کمتر از 10 نانوثانیه و عملکرد ریست، برای سناریوهایی که نیاز به کنترل زمان‌بندی دقیق دارند، مناسب است:

• اتوماسیون صنعتی توالی عملکرد ماشین‌آلات (به عنوان مثال، همگام‌سازی بازوی رباتیک)

• مدارهای تولید پالس و اندازه‌گیری زمان در سیستم‌های فاصله‌یابی لیزری

• تولید سیگنال ماشه برای تجهیزات پزشکی (به عنوان مثال، دستگاه‌های اولتراسوند)

2. ارتباطات و پردازش سیگنال دیجیتال
قابلیت درایو خروجی بالا 25 میلی‌آمپر و ورودی‌های تحمل‌کننده 5.5 ولت از شرطی‌سازی سیگنال با سرعت متوسط تا بالا پشتیبانی می‌کنند:

• بازیابی ساعت و شکل‌دهی مجدد سیگنال در تجهیزات ارتباطات فیبر نوری

• تولید پالس همگام‌سازی فریم در سوئیچ‌های شبکه

• کنترل نمونه‌برداری و نگهداری سیگنال آنالوگ در سیستم‌های جمع‌آوری داده

3. الکترونیک خودرو و کاربردهای محیط‌های سخت
محدوده ولتاژ کاری 2-5.5 ولت و قابلیت ضد تداخل قوی (توجه: نیاز به تأیید پارامتر دارد) آن را برای موارد زیر مناسب می‌کند:

• پردازش تاخیر سیگنال در سیستم‌های رادار خودرو

• تولید پالس تشخیص خطا در واحدهای کنترل موتور (ECUs)

• مدارهای تاخیر حفاظت از خطا در سیستم‌های مدیریت باتری (BMS)

4. الکترونیک مصرفی و مدیریت توان
مصرف کم توان و بسته‌بندی فشرده TSSOP-16 نیازهای دستگاه‌های قابل حمل را برآورده می‌کند:

• تولید سیگنال PWM در سیستم‌های کنترل پرواز پهپاد

• مدولاسیون پالس کنترل نور پس‌زمینه در ساعت‌های هوشمند

• راه‌اندازی تاخیر حفاظت از جریان بیش از حد در دستگاه‌های شارژ سریع

توضیحات

VHC221A یک مولتی‌ویبراتور مونوستابل CMOS با سرعت بالا و پیشرفته است که با فناوری CMOS دروازه سیلیکونی ساخته شده است. این دستگاه عملکرد با سرعت بالا مشابه TTL شاتکی دوقطبی معادل را در حالی که اتلاف توان کم CMOS را حفظ می‌کند، به دست می‌آورد. هر مولتی‌ویبراتور دارای ورودی‌های ماشه گذار منفی، A، و مثبت، B، است که هر کدام می‌توانند به عنوان ورودی ممانعت استفاده شوند. همچنین یک ورودی پاک‌سازی وجود دارد که وقتی LOW می‌شود، تک‌شات را ریست می‌کند. VHC221A می‌تواند با گذار مثبت پاک‌سازی راه‌اندازی شود در حالی که A LOW نگه داشته شده و B HIGH نگه داشته می‌شود. VHC221A غیر قابل راه‌اندازی مجدد است و بنابراین تا زمانی که پالس خروجی منقضی نشود، نمی‌تواند دوباره راه‌اندازی شود. عرض پالس خروجی با معادله زیر تعیین می‌شود:

PW = (Rx)(Cx)

که در آن,

PW بر حسب ثانیه است، R بر حسب اهم و C بر حسب فاراد است.

محدودیت‌های R x و C x عبارتند از:

خازن خارجی، C x : بدون محدودیت

مقاومت‌های خارجی، R x : V CC = 2.0V، 5k Ω حداقل

                                      V CC andgt; 3.0V، 1 k Ω حداقل
