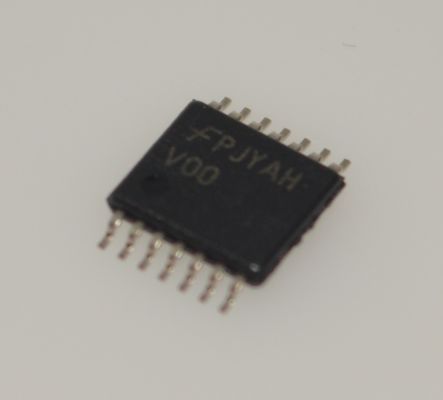

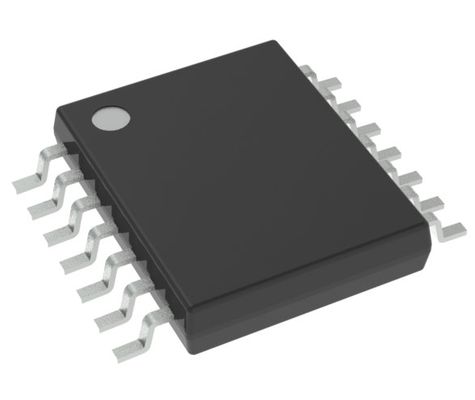

74VHC00MTCX 2-5.5V Quad 2-Input NAND Gate با سرعت بالا 5.5V تکنولوژی CMOS قابل تحمل 8mA Output Drive سر و صدا کم <10ns تاخیر و بسته بندی فشرده TSSOP-14

74VHC00MTCX دروازه NAND دو ورودی 2-5.5 ولت با فناوری CMOS با تحمل 5.5 ولت با سرعت بالا، درایو خروجی 8 میلی آمپر، نویز کمتاخیر <10 نانوثانیه و بسته بندی TSSOP-14 فشرده

andnbsp;

-

 سرعت بالا: tPD = 3.7 نانوثانیه (typ.) در TA = 25℃

 ایمنی نویز بالا: VNIH = VNIL = 28% VCC (min.)

 حفاظت از خاموش شدن در تمام ورودی ها ارائه شده است

 نویز کم: VOLP = 0.8 ولت (max.)

 اتلاف توان کم: ICC = 2 میکرو آمپر (max.) در TA = 25℃

 پین و عملکرد سازگار با 74HC00

 بدون سرب، بدون هالوژن/بدون BFR و مطابق با RoHS

andnbsp;

برنامه های کاربردی

1. منطق دیجیتال عمومی و کنترل سیستم

بامحدوده ولتاژ کاری گسترده 2-5.5 ولتوتحمل ورودی 5.5 ولت، برای رابط های منطقی در سیستم های ولتاژ ترکیبی مناسب است:

• تغییر سطح و تنظیم سیگنال بینمیکروکنترلرها (MCUs)وتراشه های جانبی

• مدارهای دروازه منطقی عمومی دربردهای کنترل صنعتی(به عنوان مثال، کنترل شروع/توقف، اینترلاک سیگنال)

• تشخیص وضعیت و کنترل فعال سازی درماژول های مدیریت برق

2. لوازم الکترونیکی مصرفی و دستگاه های باتری دار
فناوری CMOS کم مصرفوسازگاری ولتاژ گستردهآن را برای دستگاه های قابل حمل ایده آل می کند:

• دستگاه های خانه هوشمند(پردازش سیگنال سنسور، تشخیص دکمه)

• هسته کنترل منطقی برایکنترل از راه دور، اسباب بازی ها و محصولات الکترونیکی کوچک

• حفاظت از رابط و شکل دهی سیگنال برایدستگاه های USB(سازگار با سیستم های 3.3 ولت/5 ولت)

3. الکترونیک خودرو و اتوماسیون صنعتی
ایمنی نویز قویومحدوده دمای عملیاتی -40℃ تا 125℃(توجه: نیاز به تأیید مشخصات دستگاه دارد) از محیط های سخت پشتیبانی می کند:

• عملیات منطقی ساده درسیستم های کنترل خودرو(به عنوان مثال، ماژول های کنترل پنجره/لامپ)

• پردازش سیگنال I/O و منطق کمکی مدار ایزوله درماژول های PLC

• مدارهای تولید پالس و نشانگر وضعیت درابزار دقیق

4. ارتباطات و زیرساخت الکترونیکی
تاخیر انتشار <10 نانوثانیهنیازهای ارتباطی با سرعت متوسط ​​تا کم را برآورده می کند:

• تبدیل منطق سیگنال برایرابط های RS-232/485

• کنترل چراغ نشانگر و منطق بازنشانی درتجهیزات شبکه(روترها، سوئیچ ها)

• تقسیم ساعتومدارهای مدولاسیون پالس سادهشرح

andnbsp;

VHC00 یک دروازه NAND دو ورودی CMOS با سرعت بالا است که با فناوری CMOS گیت سیلیکونی ساخته شده است. این عملکرد با سرعت بالا مشابه TTL شاتکی دوقطبی معادل را به دست می آورد در حالی که اتلاف توان کم CMOS را حفظ می کند.

مدار داخلی از 3 مرحله تشکیل شده است، از جمله خروجی بافر، که ایمنی نویز بالا و خروجی پایدار را فراهم می کند. یک مدار حفاظت ورودی تضمین می کند که 0 ولت تا 5.5 ولت را می توان بدون توجه به ولتاژ تغذیه به پین های ورودی اعمال کرد. این دستگاه می تواند برای اتصال سیستم های 5 ولت به 3 ولت و دو سیستم تغذیه مانند پشتیبان گیری باتری استفاده شود. این مدار از تخریب دستگاه به دلیل عدم تطابق ولتاژهای تغذیه و ورودی جلوگیری می کند.
