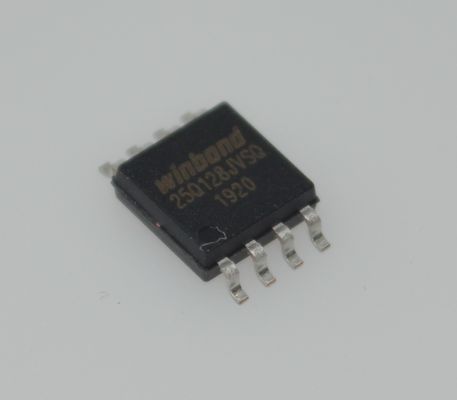

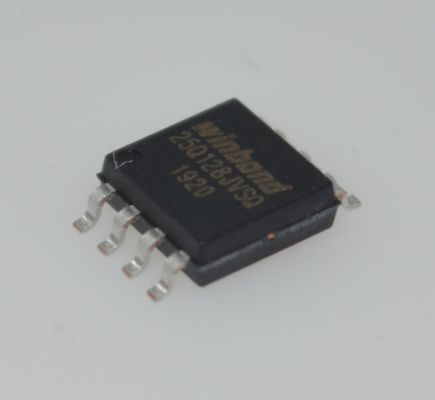

W25Q128JVSIQ 128Mb (16MB) SPI NOR فلش با Quad / DUAL I / O 133MHz Clock Rate 4KB Uniform Sector and 256B صفحه ویژگی های معماری انعطاف پذیر عملکرد بالا و مصرف انرژی پایین

W25Q128JVSIQ 128Mb (16MB) فلش SPI NOR با ورودی/خروجی چهارگانه/دوگانه، نرخ کلاک 133 مگاهرتز، سکتور یکنواخت 4 کیلوبایتی و ویژگی‌های صفحه 256 بایتی، معماری انعطاف‌پذیر، عملکرد بالا و مصرف کم انرژی

ویژگی‌ها

 خانواده جدید حافظه‌های SpiFlash

– W25Q128JV: 128M-bit / 16M-byte

– SPI استاندارد: CLK، /CS، DI، DO

– SPI دوگانه: CLK، /CS، IO0، IO1

– SPI چهارگانه: CLK، /CS، IO0، IO1، IO2، IO3

– ریست نرم‌افزاری و سخت‌افزاری

 بالاترین عملکرد فلش سریال

– کلاک‌های 133 مگاهرتز تک، دوگانه/چهارگانه SPI

– معادل 266/532 مگاهرتز SPI دوگانه/چهارگانه

– نرخ انتقال داده پیوسته 66 مگابایت بر ثانیه

– حداقل 100 هزار چرخه برنامه‌ریزی-پاک کردن در هر سکتور

– بیش از 20 سال حفظ داده

 «خواندن پیوسته» کارآمد

– خواندن پیوسته با 8/16/32/64 بایت Wrap

– تنها 8 کلاک برای آدرس‌دهی حافظه

– امکان عملیات XIP (اجرا در محل) واقعی

 مصرف کم انرژی، محدوده دمایی وسیع

– منبع تغذیه 2.7 تا 3.6 ولت تک

– <1 میکروآمپر خاموش (معمولی)

– محدوده عملکرد -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد

– محدوده عملکرد -40 درجه سانتی‌گراد تا +105 درجه سانتی‌گراد

 ویژگی‌های امنیتی پیشرفته

– محافظت نرم‌افزاری و سخت‌افزاری از نوشتن

– قفل منبع تغذیه

– محافظت ویژه OTP

– محافظت آرایه بالا/پایین، مکمل

– محافظت آرایه بلوک/سکتور جداگانه

– شناسه منحصر به فرد 64 بیتی برای هر دستگاه

– رجیستر پارامترهای قابل کشف (SFDP)

– 3X256 بایت رجیسترهای امنیتی با قفل‌های OTP

– بیت‌های رجیستر وضعیت فرار و غیر فرار

 بسته‌بندی کارآمد از نظر فضا

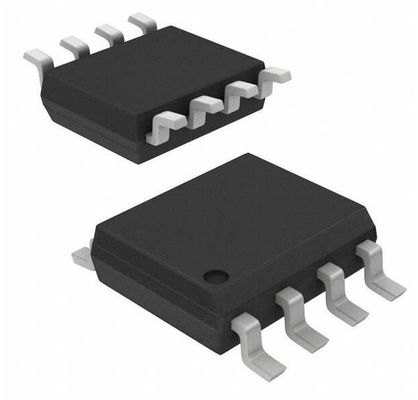

– 8 پین SOIC 208-mil

– 16 پین SOIC 300-mil (پین /RESET اضافی)

– 8 پد WSON 6x5-mm / 8x6-mm

– 24-ball TFBGA 8x6-mm (آرایه توپ 6x4/5x5)

– 24-ball WLCSP

– برای KGD و سایر گزینه‌ها با Winbond تماس بگیرید

توضیحات

حافظه فلش سریال W25Q128JV (128M-bit) یک راه‌حل ذخیره‌سازی برای سیستم‌هایی با فضای، پین و توان محدود فراهم می‌کند. سری 25Q انعطاف‌پذیری و عملکردی فراتر از دستگاه‌های فلش سریال معمولی ارائه می‌دهد. آنها برای سایه‌اندازی کد به RAM، اجرای کد مستقیماً از Dual/Quad SPI (XIP) و ذخیره صدا، متن و داده ایده‌آل هستند. این دستگاه با یک منبع تغذیه 2.7 ولت تا 3.6 ولت با مصرف جریان کم تا 1 میکروآمپر برای خاموش شدن کار می‌کند. همه دستگاه‌ها در بسته‌بندی‌های صرفه‌جویی در فضا ارائه می‌شوند.

آرایه W25Q128JV به 65536 صفحه قابل برنامه‌ریزی با 256 بایت در هر صفحه سازماندهی شده است. حداکثر 256 بایت را می‌توان در یک زمان برنامه‌ریزی کرد. صفحات را می‌توان در گروه‌های 16 (پاک کردن سکتور 4 کیلوبایتی)، گروه‌های 128 (پاک کردن بلوک 32 کیلوبایتی)، گروه‌های 256 (پاک کردن بلوک 64 کیلوبایتی) یا کل تراشه (پاک کردن تراشه) پاک کرد. W25Q128JV به ترتیب دارای 4096 سکتور قابل پاک شدن و 256 بلوک قابل پاک شدن است. سکتورهای کوچک 4 کیلوبایتی امکان انعطاف‌پذیری بیشتر را در برنامه‌هایی که نیاز به ذخیره‌سازی داده‌ها و پارامترها دارند، فراهم می‌کنند.

W25Q128JV از رابط جانبی سریال استاندارد (SPI)، Dual/Quad I/O SPI پشتیبانی می‌کند: ساعت سریال، انتخاب تراشه، داده سریال I/O0 (DI)، I/O1 (DO)، I/O2 و I/O3. فرکانس‌های ساعت SPI W25Q128JV تا 133 مگاهرتز پشتیبانی می‌شوند که امکان نرخ کلاک معادل 266 مگاهرتز (133 مگاهرتز x 2) برای Dual I/O و 532 مگاهرتز (133 مگاهرتز x 4) برای Quad I/O را هنگام استفاده از Fast Read Dual/Quad I/O فراهم می‌کند. این نرخ‌های انتقال می‌توانند از حافظه‌های فلش موازی 8 و 16 بیتی ناهمزمان استاندارد بهتر عمل کنند.

علاوه بر این، این دستگاه از شناسه سازنده و دستگاه استاندارد JEDEC و SFDP و یک شماره سریال منحصر به فرد 64 بیتی و سه رجیستر امنیتی 256 بایتی پشتیبانی می‌کند.

اطلاعات

نقاشی

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تأیید پرداخت ارسال خواهیم کرد.

مطمئن باشید که نیاز شما را برای انواع اجزا برآورده می‌کنیم.^_^
