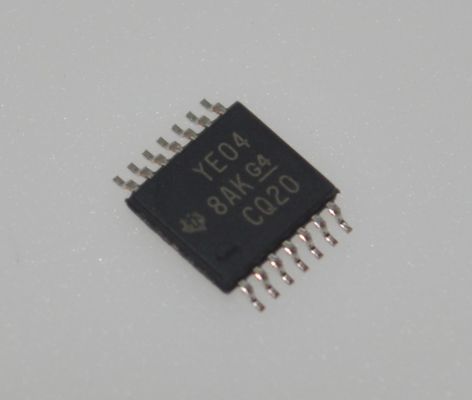

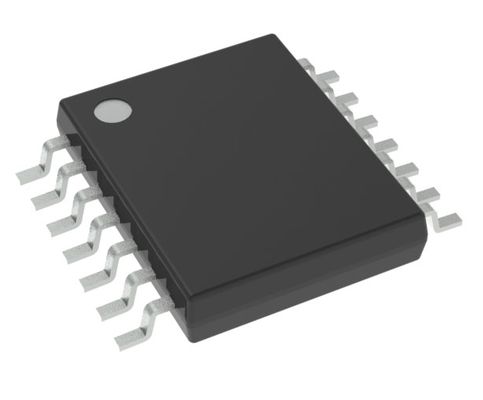

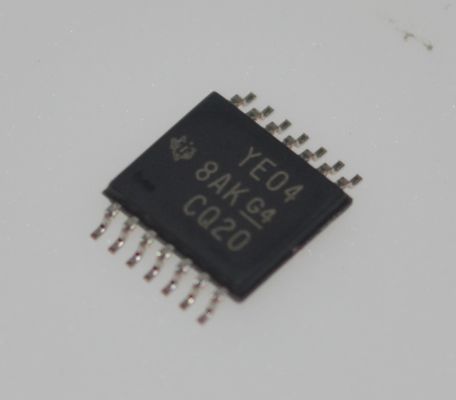

TXB0104PWR مبدل سطح ولتاژ دو جهته 4 بیتی با ویژگی های حس جهت خودکار 1.2 ولت تا 3.6 ولت در پورت های A/B 2 ولت تا 5.5 ولت در VCCA/B نرخ داده بالا و عدم نیاز به توالی منبع تغذیه

TXB0104PWR مبدل سطح ولتاژ دو طرفه 4 بیتی با ویژگی‌های حس جهت‌گیری خودکار 1.2 ولت تا 3.6 ولت در پورت‌های A/B 2 ولت تا 5.5 ولت در VCCA/B نرخ داده بالا و عدم نیاز به توالی منبع تغذیه

andnbsp;

ویژگی‌ها

andbull; 1.2 ولت تا 3.6 ولت در پورت A و 1.65 ولت تا 5.5 ولت در پورت B (VCCA ≤ VCCB)

andbull; ویژگی ایزولاسیون VCC: اگر ورودی VCC به GND متصل شود، تمام خروجی‌ها در حالت امپدانس بالا قرار می‌گیرند

andbull; مدار ورودی فعال‌سازی خروجی (OE) به VCCA ارجاع داده شده است

andbull; مصرف توان کم، حداکثر 5 میکروآمپر ICC

andbull; I OFF از عملکرد حالت خاموش شدن جزئی پشتیبانی می‌کند

andbull; عملکرد قفل‌شدگی بیش از 100 میلی‌آمپر در هر JESD 78، کلاس II

andbull; حفاظت ESD بیش از JESD 22

andnbsp; andndash; پورت A:

andnbsp; andnbsp; andbull; مدل بدن انسان 2500 ولت (A114-B)

andnbsp; andnbsp; andbull; مدل دستگاه شارژ شده 1500 ولت (C101)

andnbsp; andndash; پورت B:

andnbsp; andnbsp; andbull; ±15 کیلوولت مدل بدن انسان (A114-B)

andnbsp; andnbsp; andbull; مدل دستگاه شارژ شده 1500 ولت (C101)

andnbsp;

کاربردها

andbull; هدست‌ها

andbull; تلفن‌های هوشمند

andbull; تبلت‌ها

andbull; رایانه‌های رومیزی

andnbsp;

توضیحات

این مبدل غیرمعکوس‌کننده 4 بیتی TXB0104 از دو ریل منبع تغذیه قابل تنظیم جداگانه استفاده می‌کند. پورت A برای ردیابی VCCA طراحی شده است. VCCA هر ولتاژ تغذیه‌ای از 1.2 ولت تا 3.6 ولت را می‌پذیرد. پورت B برای ردیابی VCCB طراحی شده است. VCCB هر ولتاژ تغذیه‌ای از 1.65 ولت تا 5.5 ولت را می‌پذیرد. این امر امکان ترجمه دو طرفه ولتاژ پایین جهانی بین هر یک از گره‌های ولتاژ 1.2 ولت، 1.5 ولت، 1.8 ولت، 2.5 ولت، 3.3 ولت و 5 ولت را فراهم می‌کند. VCCA نباید از VCCB تجاوز کند.

هنگامی که ورودی OE کم است، تمام خروجی‌ها در حالت امپدانس بالا قرار می‌گیرند. برای اطمینان از حالت امپدانس بالا در هنگام روشن یا خاموش شدن، OE باید از طریق یک مقاومت pull-down به GND متصل شود. توانایی منبع‌دهی جریان درایور، حداقل مقدار مقاومت را تعیین می‌کند.

دستگاه TXB0104 به گونه‌ای طراحی شده است که مدار ورودی OE توسط VCCA تغذیه می‌شود.

این دستگاه به طور کامل برای برنامه‌های خاموش شدن جزئی با استفاده از I OFF مشخص شده است. مدار I OFF خروجی‌ها را غیرفعال می‌کند، که از جریان برگشتی آسیب‌رسان از طریق دستگاه در هنگام خاموش شدن دستگاه جلوگیری می‌کند.

andnbsp;

اطلاعات

andnbsp;

نقاشی
