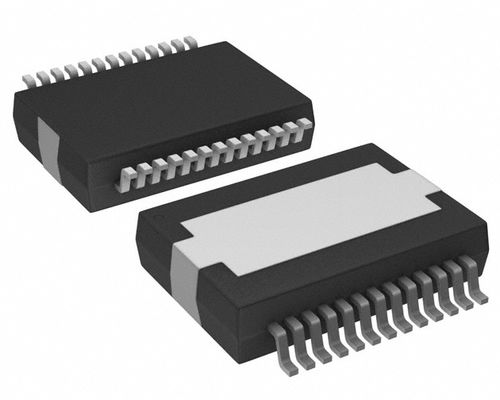

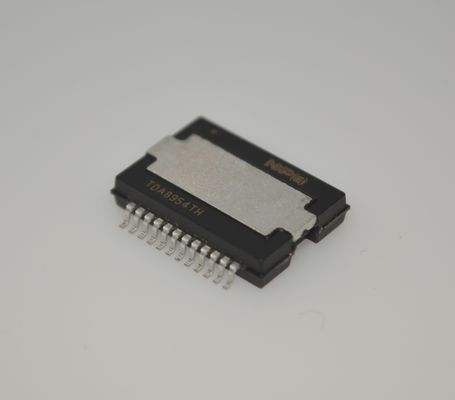

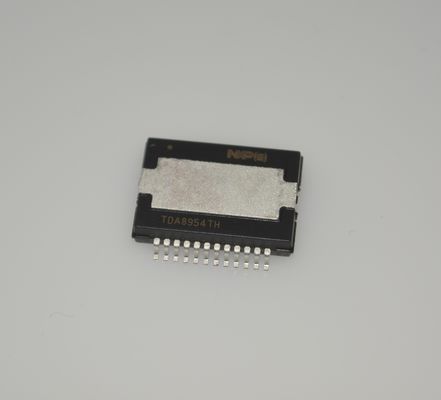

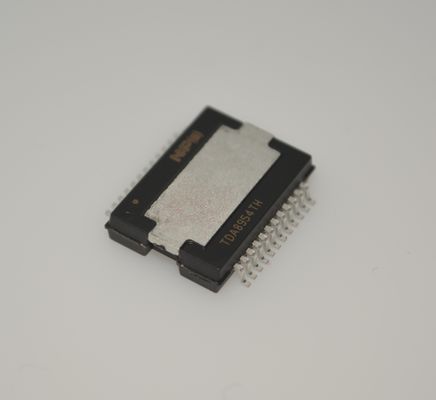

TDA8954TH آمپلی‌فایر کلاس D 2x 150W با 90% بازدهی، اعوجاج هارمونیک کل (THD) کم 0.01%، بی‌صدا/آماده‌باش، حفاظت در برابر اضافه دما/اتصال کوتاه، تغذیه گسترده ±12.5V تا ±40V، خروجی‌های محافظت‌شده خودکار

TDA8954TH آمپلی‌فایر کلاس D 2x 150W، بازدهی 90%، THD کم 0.01%، بی‌صدا/آماده‌به‌کار، حفاظت OT/SC، منبع تغذیه گسترده ±12.5V تا ±40V، خروجی‌های خود-محافظت‌کننده

وnbsp;

ویژگی‌ها

توان خروجی بالا در کاربردهای معمول:

وnbsp; SE 2 × 210 وات، RL = 4 اهم (VDD = 41 ولت؛ VSS = -41 ولت)

وnbsp; SE 2 × 235 وات، RL = 3 اهم (VDD = 39 ولت؛ VSS = -39 ولت)

وnbsp; SE 2 × 150 وات، RL = 6 اهم (VDD = 41 ولت؛ VSS = -41 ولت)

وnbsp; BTL 1 × 420 وات، RL = 8 اهم (VDD = 41 ولت؛ VSS = -41 ولت)

محدوده ولتاژ تغذیه عملیاتی متقارن از ±12.5 ولت تا ±42.5 ولت

ورودی‌های استریو کاملاً تفاضلی، می‌تواند به عنوان آمپلی‌فایر استریو SE یا مونو BTL استفاده شود

نویز کم

شروع و خاموش شدن بدون صدای پاپ

تشخیص 2 پین برای مدارهای حفاظتی

ساعت داخلی یا خارجی با فرکانس ثابت

بازدهی بالا ≈93 %

سوئیچینگ زمان مرده صفر

جریان سکون کم

استراتژی حفاظت پیشرفته: حفاظت از ولتاژ و محدود کردن جریان خروجی

Thermal FoldBack (TFB) با قابلیت غیرفعال‌سازی

بهره ثابت 30 دسی‌بل در SE و 36 دسی‌بل در کاربردهای BTL

کاملاً ضد اتصال کوتاه در سراسر بار

مدولاسیون BD در پیکربندی BTL

حفاظت از ساعت

وnbsp;

کاربردها

وnbsp;DVD

وnbsp;سیستم سینمای خانگی در یک جعبه (HTIAB)

وnbsp;گیرنده مینی و میکرو

وnbsp;سیستم بلندگوی پرقدرت

وnbsp;ساب ووفرها

وnbsp;سیستم آدرس عمومی (PA)

وnbsp;

توضیحات

TDA8954 یک آمپلی‌فایر توان صوتی کلاس D استریو یا مونو با بازدهی بالا در یک IC واحد است که دارای اتلاف توان کم است. این دستگاه برای ارائه حداکثر 2 × 210 وات به یک بار 4 اهم در یک کاربرد Single-Ended (SE) استریو یا 1 × 420 وات به یک بار 8 اهم در یک کاربرد Bridge-Tied Load (BTL) مونو طراحی شده است.

این دستگاه مزایای بازدهی کلاس D (≈93 % به یک بار 4 اهم) را با کیفیت صدای audiophile قابل مقایسه با کیفیت مرتبط با تقویت کلاس AB ترکیب می‌کند.

آمپلی‌فایر در یک محدوده ولتاژ تغذیه گسترده از ±12.5 ولت تا ±42.5 ولت کار می‌کند و دارای مصرف جریان سکون کم است.

TDA8954 با دو پین تشخیصی برای نظارت بر وضعیت Thermal Fold Back (TFB)، حفاظت از جریان بیش از حد (OCP) و سایر مدارهای حفاظتی ارائه می‌شود.
