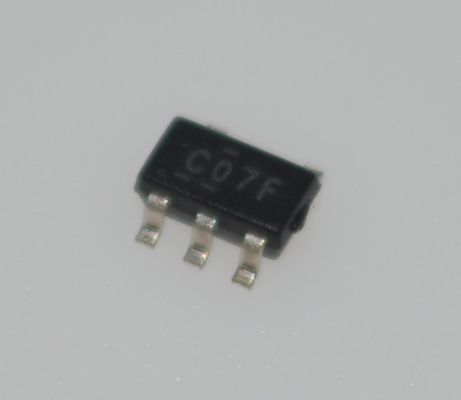

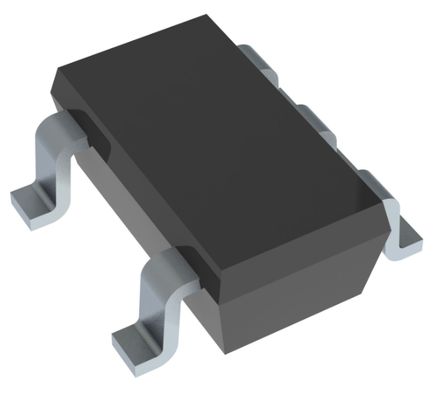

SN74LVC1G07 دروازه تک بافر شده Open-Drain، 1.65 ولت تا 5.5 ولت، VCC گسترده، خروجی 32 میلی آمپر، توان کم، SOT-23-5، راه حل کوچک و کارآمد

SN74LVC1G07 دروازه تک بافر تخلیه باز 1.65 ولت تا 5.5 ولت VCC گسترده 32 میلی آمپر خروجی کم مصرف SOT-23-5 راه حل کوچک و کارآمد

ویژگی ها

• موجود در بسته فوق العاده کوچک 0.64 میلی متر مربع (DPW) با فاصله 0.5 میلی متر

• از عملکرد 5 ولت VCC پشتیبانی می کند

• ورودی و خروجی تخلیه باز ولتاژهایی تا 5.5 ولت را می پذیرد

• می تواند به سمت بالا یا پایین ترجمه کند

• حداکثر tpd 4.2 نانوثانیه در 3.3 ولت

• مصرف برق کم، حداکثر 10 میکرو آمپر ICC

• درایو خروجی 24 میلی آمپر در 3.3 ولت

• Ioff از درج زنده، حالت خاموش شدن جزئی و محافظت از درایو پشتیبانی می کند

• عملکرد قفل بیش از 100 میلی آمپر در هر JESD 78، کلاس II است

• حفاظت ESD بیش از JESD 22 است

  – مدل بدن انسان 2000 ولت (A114-A)

  – مدل دستگاه 200 ولت (A115-A)

  – مدل دستگاه شارژ شده 1000 ولت (C101)

برنامه های کاربردی

• گیرنده AV

• پخش کننده Blu-ray و سینمای خانگی

• ضبط کننده و پخش کننده DVD

• رایانه رومیزی یا لپ تاپ

• رادیو دیجیتال یا پخش کننده رادیو اینترنتی

• دوربین فیلمبرداری دیجیتال (DVC)

• رایانه تعبیه شده

• GPS: دستگاه ناوبری شخصی

• دستگاه اینترنت موبایل

• جلوی پروژکتور شبکه

• پخش کننده رسانه قابل حمل

• میکسر صوتی حرفه ای

• آشکارساز دود

• درایو حالت جامد (SSD): سازمانی

• با کیفیت بالا (HDTV)

• تبلت: سازمانی

• داک صوتی: قابل حمل

• سیستم پروژکتور جلویی DLP

• DVR و DVS

• قاب عکس دیجیتال (DPF)

• دوربین عکاسی دیجیتال

شرح

این بافر/درایور تک برای عملکرد 1.65 ولت تا 5.5 ولت VCC طراحی شده است.

خروجی دستگاه SN74LVC1G07 تخلیه باز است و می تواند به خروجی های تخلیه باز دیگر متصل شود تا عملکردهای AND سیمی فعال-بالا یا OR سیمی فعال-پایین را پیاده سازی کند. حداکثر جریان سینک 32 میلی آمپر است.

SN74LVC1G07 در انواع بسته بندی ها، از جمله بسته DPW فوق العاده کوچک با اندازه بدنه 0.8 میلی متر × 0.8 میلی متر موجود است.

اطلاعات

نقاشی
