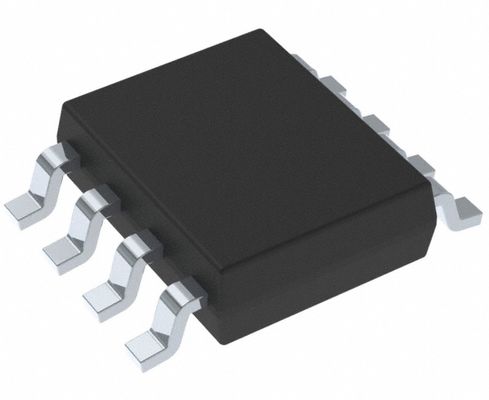

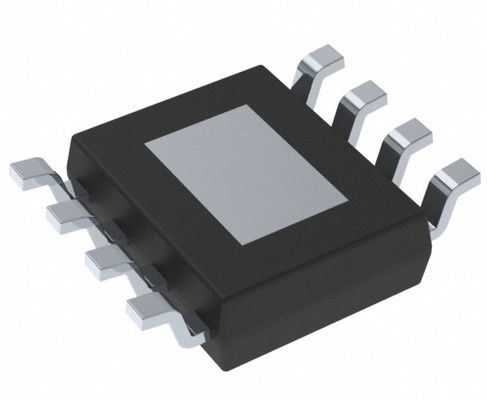

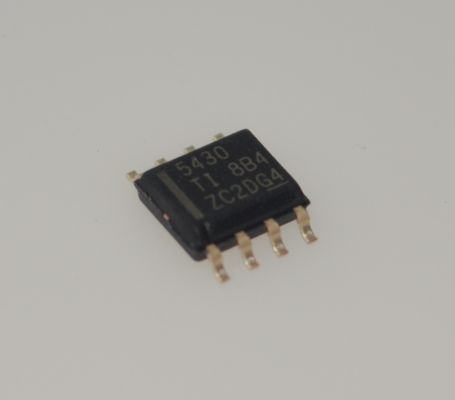

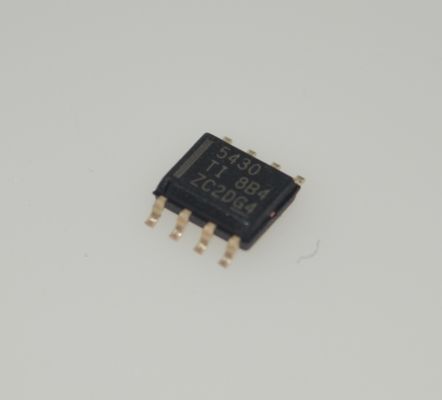

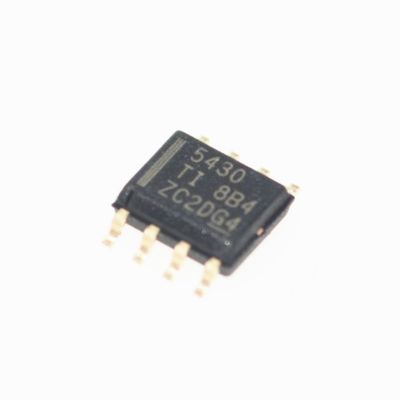

TPS5430DDAR 3A 5.5-36V Wide Input Step-Down Converter 500kHz Switching کارایی بالا (تا 95٪) قدرت جبران داخلی سیگنال خوب حفاظت حرارتی / UVLO بسته SOIC-8

TPS5430DDAR مبدل کاهنده 3A 5.5-36V با ورودی گسترده، سوئیچینگ 500 کیلوهرتز، راندمان بالا (تا 95%)، جبران داخلی، سیگنال Power Good، محافظت حرارتی/UVLO، بسته SOIC-8

andnbsp;

ویژگی ها

andbull; محدوده ولتاژ ورودی گسترده: andndash; TPS5430: 5.5 ولت تا 36 ولت andndash; TPS5431: 5.5 ولت تا 23 ولت

andbull; جریان خروجی پیوسته تا 3 آمپر (4 آمپر پیک)

andbull; راندمان بالا تا 95% با سوئیچ MOSFET یکپارچه 100mΩ فعال شده است

andbull; محدوده ولتاژ خروجی گسترده: قابل تنظیم تا 1.22 ولت با دقت اولیه 1.5%

andbull; جبران داخلی تعداد قطعات خارجی را به حداقل می رساند

andbull; فرکانس سوئیچینگ ثابت 500 کیلوهرتز برای اندازه فیلتر کوچک

andbull; تنظیم خط و پاسخ گذرا بهبود یافته توسط فید فوروارد ولتاژ ورودی

andbull; سیستم توسط محدود کننده جریان بیش از حد، محافظت از ولتاژ بیش از حد و خاموش شدن حرارتی محافظت می شود

andbull; محدوده دمای اتصال عملیاتی -40 درجه سانتیگراد تا 125 درجه سانتیگراد

andbull; موجود در بسته مدار مجتمع 8 پین SO PowerPADandtrade; با افزایش حرارتی کوچک

andnbsp;

برنامه های کاربردی

andbull; مصرف کننده: ست تاپ باکس، DVD، نمایشگرهای LCD

andbull; منابع تغذیه صوتی صنعتی و خودرو

andbull; شارژرهای باتری، منبع تغذیه LED با توان بالا

andbull; سیستم های توزیع شده برق 12 ولت و 24 ولت

andnbsp;

شرح

TPS543x یک مبدل PWM با جریان خروجی بالا است که یک MOSFET کانال N با مقاومت کم و سمت بالا را ادغام می کند. در این بستر با ویژگی های ذکر شده، یک تقویت کننده خطای ولتاژ با عملکرد بالا وجود دارد که دقت تنظیم ولتاژ دقیقی را در شرایط گذرا فراهم می کند. یک مدار قفل ولتاژ پایین برای جلوگیری از راه اندازی تا زمانی که ولتاژ ورودی به 5.5 ولت برسد. یک مدار راه اندازی آهسته که به صورت داخلی تنظیم شده است برای محدود کردن جریان های هجومی و یک مدار فید فوروارد ولتاژ برای بهبود پاسخ گذرا. با استفاده از پین ENA، جریان تغذیه خاموش معمولاً به 15 میکرو آمپر کاهش می یابد. از دیگر ویژگی ها می توان به فعال سازی فعال-بالا، محدود کننده جریان بیش از حد، محافظت از ولتاژ بیش از حد و خاموش شدن حرارتی اشاره کرد. برای کاهش پیچیدگی طراحی و تعداد قطعات خارجی، حلقه بازخورد TPS543x به صورت داخلی جبران می شود. TPS5431 برای کار از ریل های برق تا 23 ولت در نظر گرفته شده است. TPS5430 طیف گسترده ای از منابع تغذیه از جمله باس 24 ولت را تنظیم می کند.

دستگاه TPS543x در یک بسته مدار مجتمع 8 پین SOIC PowerPAD با افزایش حرارتی و آسان برای استفاده در دسترس است. TI ماژول های ارزیابی و ابزار نرم افزاری Designer را برای کمک به دستیابی سریع به طرح های منبع تغذیه با عملکرد بالا برای پاسخگویی به چرخه های توسعه تجهیزات تهاجمی ارائه می دهد.

andnbsp;

اطلاعات

andnbsp;

نقاشی
