TLV1117LV33DCYR 800mA LDO خروجی ثابت 3.3 ولت 1٪ دقت ولتاژ افت کم حفاظت در برابر جریان بیش از حد و حرارتی -40 درجه سانتیگراد تا 125 درجه سانتیگراد پایدار با خازن های سرامیکی بسته SOT-223

TLV1117LV33DCYR رگولاتور خطی 800mA LDO با خروجی ثابت 3.3V، دقت 1%، افت ولتاژ کم، حفاظت از جریان بیش از حد و حرارتی، -40anddeg;C تا 125anddeg;C، پایدار با خازن‌های سرامیکی، پکیج SOT-223

andnbsp;

ویژگی‌ها

andbull; دقت معمول: 1.5%

andbull; جریان سکون کم (IQ): 100 andmu;A (حداکثر)andndash; 500 برابر کمتر از دستگاه‌های استاندارد 1117

andbull; VIN: 2 V تا 5.5 Vandndash; حداکثر VIN مطلق: 6 V

andbull; پایدار با جریان خروجی 0 میلی‌آمپر

andbull; افت ولتاژ کم: 455 mV در 1 A برای VOUT = 3.3 V

andbull; PSRR بالا: 65 dB در 1 کیلوهرتز

andbull; محدودیت جریان مشخص شده حداقل: 1.1 A

andbull; پایدار با خازن‌های سرامیکی مقرون به صرفه:andndash; با 0-andOmega; ESR

andbull; محدوده دما: andndash;40anddeg;C تا +125anddeg;C

andbull; خاموش شدن حرارتی و حفاظت از جریان بیش از حد

andbull; برای جایگزینی مستقیم با قابلیت‌های ارتقا یافته، TLV761 را ببینید

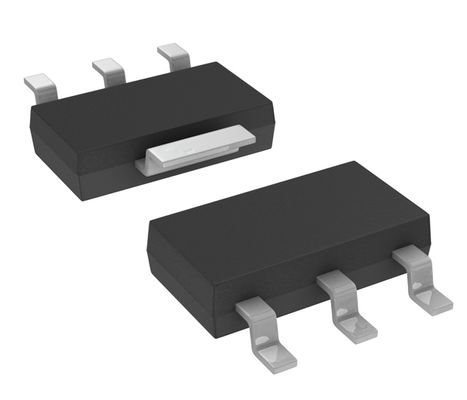

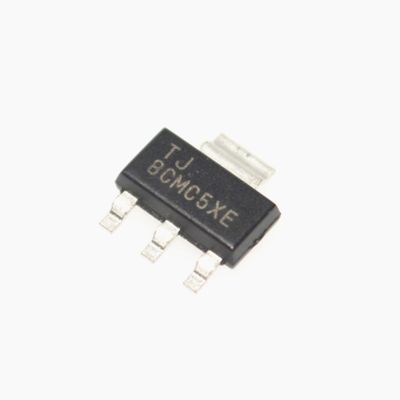

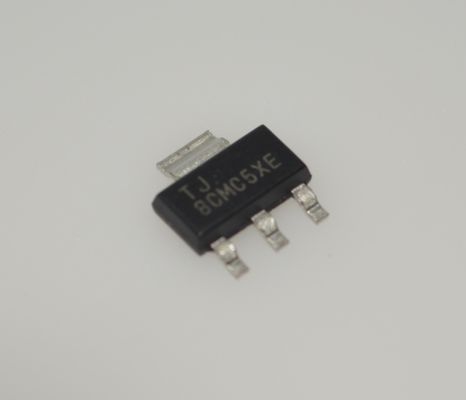

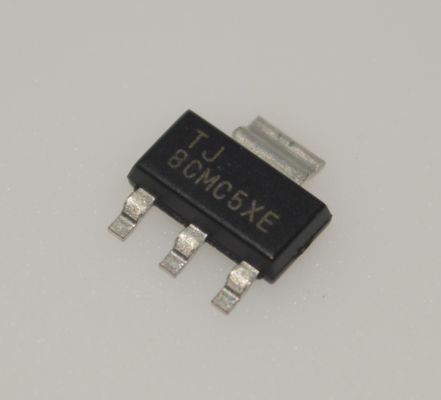

andbull; موجود در پکیج SOT-223

andnbsp;

کاربردها

andbull; دستگاه‌های تنظیم‌کننده (Set-top boxes)

andbull; تلویزیون‌ها و مانیتورها

andbull; لوازم جانبی کامپیوتر، لپ‌تاپ‌ها، مادربردها

andbull; مودم‌ها و سایر محصولات ارتباطی

andbull; تنظیم پس از منبع تغذیه سوئیچینگ

andnbsp;

توضیحات

TLV1117LV رگولاتور خطی با افت ولتاژ کم (LDO) یک نسخه با ولتاژ ورودی کم از رگولاتور ولتاژ محبوب TLV1117 است.

TLV1117LV یک دستگاه با توان بسیار کم است که 500 برابر جریان سکون کمتری نسبت به رگولاتورهای ولتاژ 1117 سنتی مصرف می‌کند، و این دستگاه را برای برنامه‌هایی که جریان آماده به کار بسیار کمی را الزامی می‌کنند، طراحی کرده است. LDO TLV1117LV همچنین با 0 میلی‌آمپر جریان بار پایدار است؛ هیچ الزامی برای حداقل بار وجود ندارد، که این دستگاه را به یک انتخاب خوب برای برنامه‌هایی تبدیل می‌کند که در آن رگولاتور باید بارهای بسیار کوچک را در حالت آماده به کار و همچنین جریان‌های بزرگ در حدود 1 آمپر در طول عملکرد عادی تغذیه کند. TLV1117LV عملکرد گذرا خط و بار عالی را ارائه می‌دهد، که منجر به افت ولتاژ و افزایش ولتاژ خروجی با دامنه بسیار کوچک می‌شود، زمانی که نیاز جریان بار از کمتر از 1 میلی‌آمپر به بیش از 500 میلی‌آمپر تغییر می‌کند.

یک باند-گپ دقیق و تقویت‌کننده خطا دقت 1.5% را فراهم می‌کند. نسبت رد منبع تغذیه (PSRR) بسیار بالا امکان استفاده از دستگاه را برای تنظیم پس از یک رگولاتور سوئیچینگ فراهم می‌کند. سایر ویژگی‌های ارزشمند شامل نویز خروجی کم و افت ولتاژ کم است.

این دستگاه به صورت داخلی برای پایداری با خازن‌های مقاومت سری معادل (ESR) 0-andOmega; جبران می‌شود. این مزایای کلیدی امکان استفاده از خازن‌های سرامیکی کوچک و مقرون به صرفه را فراهم می‌کند. خازن‌های مقرون به صرفه که دارای ولتاژ بایاس و کاهش دما بالاتری هستند نیز در صورت تمایل می‌توانند استفاده شوند.
