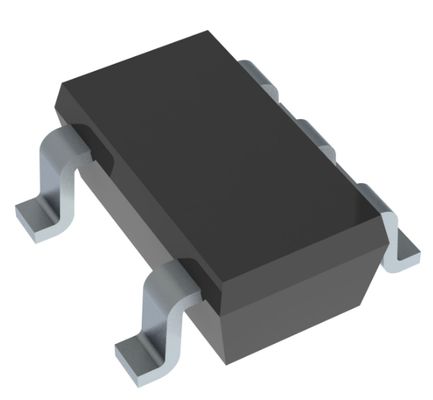

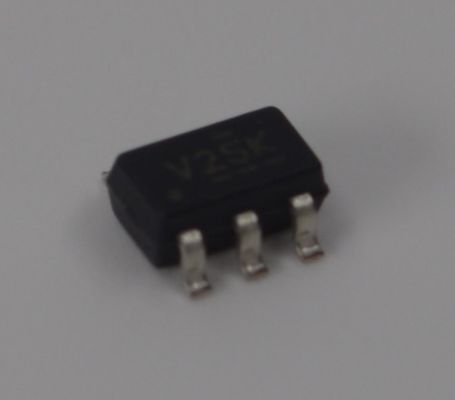

SN74CBTLV1G125DBVR 1-کانال ولتاژ پایین بس سوئیچ <5Ω در حالت مقاومت 3.3V/2.5V عملیات 0-5V سطح ترجمه قدرت فوق العاده کم 10ns سرعت SOT-23-5 بسته امکان قرار دادن گرم

SN74CBTLV1G125DBVR سوئیچ باس تک کاناله با ولتاژ پایینمقاومت در حالت روشن <5andOmega; عملکرد 3.3 ولت/2.5 ولت ترجمه سطح 0-5 ولت توان فوق العاده کم سرعت 10 نانوثانیه بسته SOT-23-5 امکان درج داغ

andnbsp;

ویژگی ها

andbull; اتصال سوئیچ 5andOmega; بین دو پورت

andbull; سوئیچینگ Rail-to-Rail روی پورت های ورودی/خروجی داده

andbull; Ioff از عملکرد حالت خاموش شدن جزئی پشتیبانی می کند

andnbsp;

برنامه های کاربردی

ترجمه/تغییر سطح:

سناریو: در سیستم های با ولتاژ ترکیبی، اتصال یک پردازنده با ولتاژ پایین (به عنوان مثال، یک MCU 1.8 ولت یا 2.5 ولت) به یک دستگاه جانبی با ولتاژ بالاتر (به عنوان مثال، یک سنسور 5 ولت یا دستگاه قدیمی).

نحوه عملکرد: محدوده ولتاژ گسترده آن (0 تا 5 ولت) امکان انتقال سیگنال دو طرفه بدون درز بین مدارهای با ولتاژهای مختلف را فراهم می کند و امکان تغییر سطح را بدون منبع تغذیه اضافی فراهم می کند.

ایزولاسیون و مالتی پلکسینگ باس:

سناریو: هنگامی که چندین دستگاه جانبی نیاز به اشتراک خط داده یکسان (به عنوان مثال، Iandsup2;C، SPI) یا خط آدرس دارند، اما فقط یک دستگاه می تواند در یک زمان با میزبان ارتباط برقرار کند.

نحوه عملکرد: با استفاده از چندین سوئیچ از این نوع، MCU می تواند سوئیچینگ را برای اتصال باس به دستگاه A یا دستگاه B کنترل کند، که به طور موثر دستگاه های انتخاب نشده را ایزوله کرده و از تداخل باس جلوگیری می کند.

پشتیبانی از درج داغ:

سناریو: برنامه هایی که نیاز به اتصال داغ ماژول ها یا کارت ها دارند، مانند بردهای مخابراتی، ماژول های کنترل صنعتی یا وسایل تست.

نحوه عملکرد: طراحی مدار داخلی در برابر توالی توان نامشخص مقاومت می کند و از پردازنده اصلی و مدارهای حساس در برابر جهش های ولتاژ و شوک های جریان در هنگام روشن یا خاموش شدن محافظت می کند.

سوئیچینگ سیگنال آنالوگ و دیجیتال:

سناریو: سوئیچینگ مسیرهای سیگنال صوتی، انتخاب ورودی سنسور یا سیگنال های دیجیتال با سرعت پایین.

توجه: در حالی که می تواند سیگنال های آنالوگ را (در محدوده ولتاژ خود) منتقل کند، به دلیل مقاومت در حالت روشن (~5andOmega;) و محدودیت های پهنای باند، مناسب نیست برای سیگنال های آنالوگ با فرکانس بالا (به عنوان مثال، ویدئو) یا اکتساب آنالوگ با دقت بالا (به عنوان مثال، ورودی های ADC دقیق).

andnbsp;

شرح

SN74CBTLV1G125 دارای یک سوئیچ خطی پرسرعت است. هنگامی که ورودی فعال کننده خروجی (OE) بالا باشد، سوئیچ غیرفعال می شود.

این دستگاه به طور کامل برای برنامه های خاموش شدن جزئی با استفاده از Ioff مشخص شده است. ویژگی Ioff تضمین می کند که جریان آسیب رسان از طریق دستگاه در هنگام خاموش شدن به عقب برنمی گردد. این دستگاه در هنگام خاموش شدن، ایزولاسیون دارد.

برای اطمینان از حالت امپدانس بالا در هنگام روشن یا خاموش شدن، OE باید از طریق یک مقاومت pullup به VCC متصل شود. حداقل مقدار مقاومت توسط قابلیت جریان دهی درایور تعیین می شود.

andnbsp;

اطلاعات

andnbsp;

نقاشی
