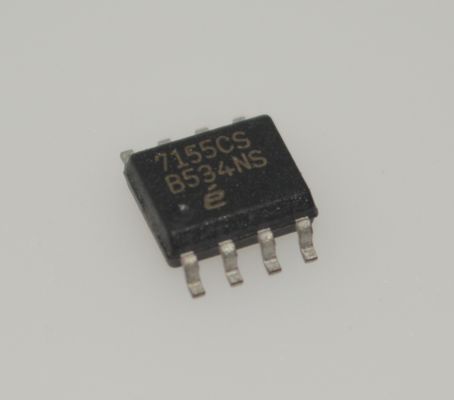

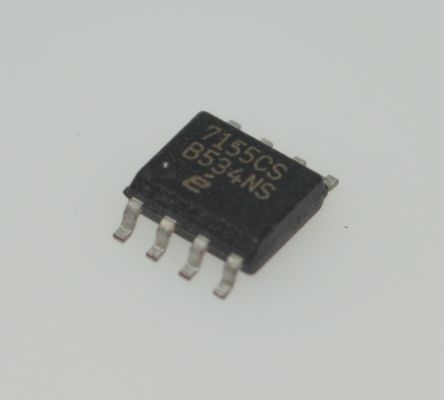

EL7155CS 8 کانال I / O دیجیتال با عایق نوری 24 ولت 10-35 ولت ولتاژ گسترده 4kV حفاظت ESD سرعت بالا 500kHz صنعتی -40 ° C تا 85 ° C انطباق RoHS و سازگاری PLC

EL7155CS ورودی/خروجی دیجیتال 8 کاناله با ایزولاسیون نوری 24 ولت، ولتاژ گسترده 10-35 ولت، محافظت ESD 4 کیلوولت، سرعت بالا 500 کیلوهرتز، صنعتی -40 درجه سانتیگراد تا 85 درجه سانتیگراد، مطابق با RoHS و سازگاری با PLC

andnbsp;

ویژگی ها

andbull; سرعت کلاک تا 40 مگاهرتز

andbull; 15ns tr/tf در 2000pF CLOAD

andbull; عدم تطابق زمان های افزایش و کاهش 0.5ns

andbull; عدم تطابق تاخیر انتشار tON-tOFF 0.5ns

andbull; ظرفیت خازنی ورودی معمولی 3.5pF

andbull; درایو پیک 3.5A

andbull; مقاومت کم روشن 3.5andOmega;

andbull; قابلیت درایو خازنی بالا

andbull; از 4.5 ولت تا 16.5 ولت کار می کند

andbull; بدون سرب (مطابق با RoHS)

andnbsp;

برنامه های کاربردی

andbull; تستر های ATE/burn-in

andbull; تغییر سطح

andbull; درایورهای IGBT

andbull; درایورهای CCD

andnbsp;

شرح

EL7155 با عملکرد بالا با 3 حالت برای بسیاری از برنامه های ATE و تغییر سطح مناسب است. قابلیت درایو پیک 3.5A این قطعه را به انتخابی عالی برای درایو بارهای خازنی بالا تبدیل می کند.

پین های خروجی OUTH و OUTL به ترتیب به پین های ورودی VH و VL متصل می شوند، بسته به وضعیت پین IN. یکی از پین های خروجی همیشه در حالت سه حالته است، به جز زمانی که پین OE کم باشد، که در این صورت هر دو خروجی در حالت سه حالته هستند. ایزولاسیون FET های خروجی از منبع تغذیه، تنظیم VH و VL را به طور مستقل امکان پذیر می کند و امکان پیاده سازی تغییر سطح را فراهم می کند.

این درایور پین نسبت به درایورهای پین موجود عملکرد بهتری دارد. به طور خاص برای کار در ولتاژهای پایین تا 0 ولت در عناصر سوئیچ در حالی که سرعت و ویژگی های مقاومت روشن خوبی را حفظ می کند، طراحی شده است.

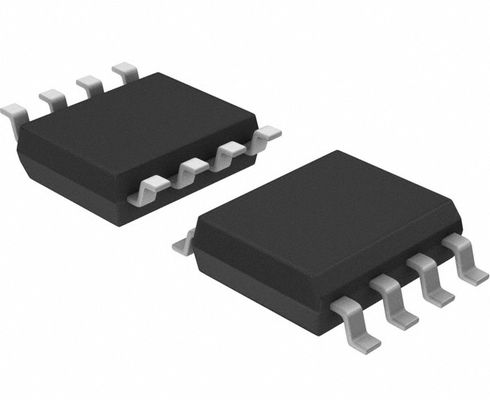

EL7155 که در بسته 8 Ld SOIC موجود است، برای عملکرد در محدوده دمایی کامل -40 درجه سانتیگراد تا +85 درجه سانتیگراد مشخص شده است.

andnbsp;

اطلاعات

andnbsp;

نقاشی
