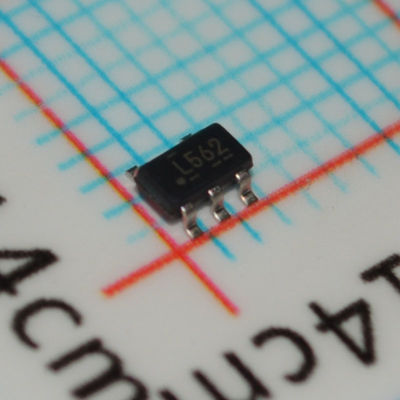

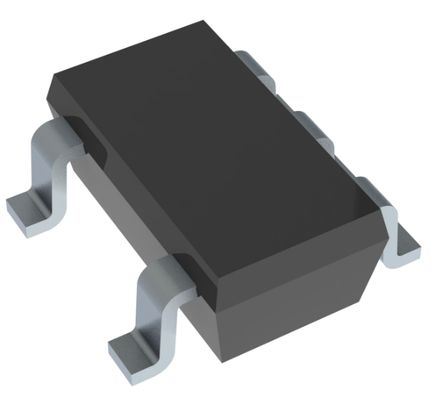

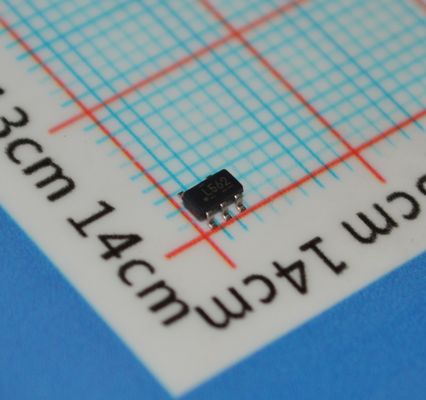

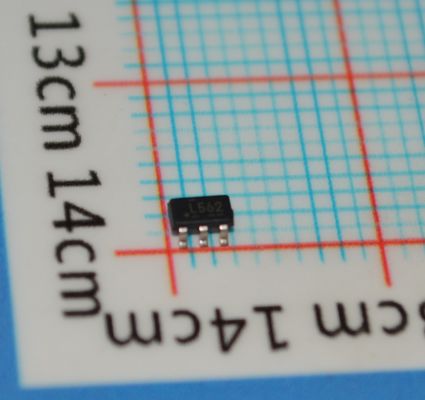

مبدل باک همزمان TPS560200DBVR 3.3 ولت 0.6 آمپر با راندمان 95% ورودی 4.5-17 ولت فرکانس 1.2 مگاهرتز حالت Eco-mode جبران داخلی راه‌اندازی نرم و حفاظت حرارتی در پکیج SOT-23

TPS560200DBVR مبدل باک همزمان 3.3 ولت 0.6 آمپر با 95٪ راندمان ورودی 4.5-17 ولت فرکانس 1.2 مگاهرتز حالت Eco-mode جبران داخلی راه‌اندازی نرم و حفاظت حرارتی در بسته SOT-23

وnbsp;

ویژگی‌ها

وbull; MOSFETهای High-Side 0.95-andOmega; و Low-Side 0.33 andOmega; یکپارچه شده

وbull; جریان خروجی پیوسته 500 میلی‌آمپر

وbull; محدوده ولتاژ خروجی: 0.8 ولت تا 6.5 ولت

وbull; مرجع ولتاژ 0.8 ولت با دقت andplusmn;1.3٪ در دمای کاری

وbull; Auto-Skip Advanced Eco-Modeandtrade; برای راندمان بالا در بارهای سبک

وbull; D-CAP2andtrade;Mode پاسخ‌های گذرا سریع را فعال می‌کند

وbull; بدون نیاز به جبران خارجی

وbull; فرکانس سوئیچینگ 600 کیلوهرتز

وbull; راه‌اندازی نرم داخلی 2 میلی‌ثانیه

وbull; راه‌اندازی ایمن در VOUT از پیش بایاس شده

وbull; خاموش شدن حرارتی

وbull;andndash;40anddeg;C تا 125anddeg;C محدوده دمای اتصال کاری

وbull; موجود در بسته 5 پین SOT-23

وnbsp;

کاربردها

وbull; Set Top Boxes

وbull; مودم‌ها

وbull; DTBها

وbull; ASDLها

وnbsp;

شرح

TPS560200 یک مبدل باک همزمان 17 ولت، 500 میلی‌آمپر، کم-Iq، حالت D-CAP2 با زمان روشن تطبیقی با MOSFETهای یکپارچه شده در بسته SOT-23 5 پین آسان برای استفاده است.

TPS560200 به طراحان سیستم اجازه می‌دهد تا مجموعه تنظیم‌کننده‌های باس توان تجهیزات پایانی مختلف را با یک راه‌حل مقرون به صرفه، با تعداد قطعات کم و جریان آماده به کار کم تکمیل کنند. حلقه کنترل اصلی برای دستگاه از کنترل حالت D-CAP2 استفاده می‌کند که پاسخ گذرا سریع را بدون اجزای جبران خارجی ارائه می‌دهد. کنترل زمان روشن تطبیقی از انتقال یکپارچه بین حالت PWM در شرایط بار بالاتر و عملکرد پیشرفته Eco Mode در بارهای سبک پشتیبانی می‌کند.

TPS560200 همچنین دارای یک مدار اختصاصی است که دستگاه را قادر می‌سازد تا هم با خازن‌های خروجی مقاومت سری معادل (ESR) کم، مانند POSCAP یا SP-CAP، و هم با خازن‌های سرامیکی ESR فوق‌العاده کم سازگار شود. دستگاه از ورودی 4.5 ولت تا 17 ولت VIN کار می‌کند. ولتاژ خروجی را می‌توان بین 0.8 ولت و 6.5 ولت برنامه‌ریزی کرد. این دستگاه همچنین دارای زمان راه‌اندازی نرم 2 میلی‌ثانیه ثابت است. این دستگاه در بسته 5 پین SOT-23 موجود است.
