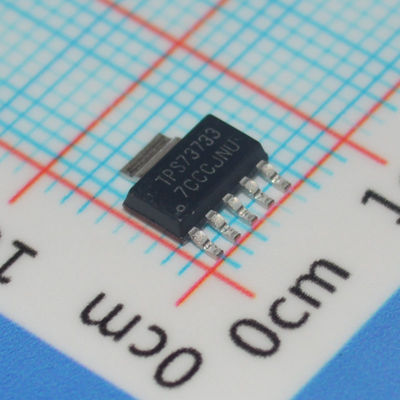

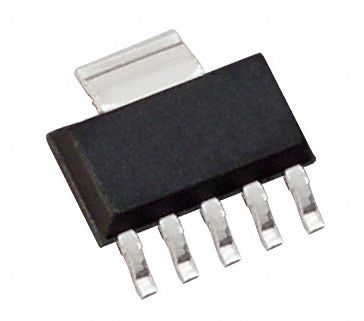

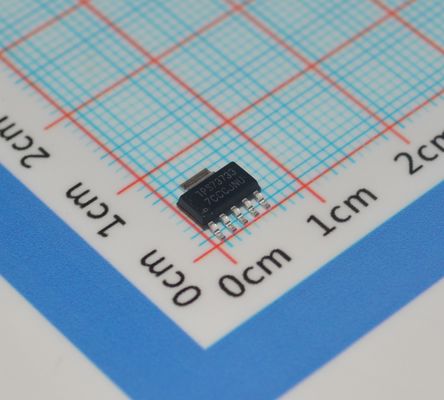

TPS73733DCQ 3.3V 1A شور فوق العاده کم (30μVRMS) LDO با PSRR بالا (75dB) دقت 1٪ کاهش کم (310mV) فعال کردن پین پایدار با 1μF محافظت از جریان سرامیکی / حرارتی در بسته TO-263

TPS73733DCQ 3.3V 1A LDO با نویز فوق‌العاده کم (30andmu;VRMS) با PSRR بالا (75dB) دقت 1% افت ولتاژ کم (310mV) پین فعال‌سازی پایدار با خازن سرامیکی 1andmu;F حفاظت جریانی/حرارتی در پکیج TO-263

andnbsp;

ویژگی‌ها

andbull; پایدار با خازن خروجی سرامیکی 1andmu;F یا بزرگتر

andbull; محدوده ولتاژ ورودی: 2.2 ولت تا 5.5 ولت

andbull; ولتاژ افت فوق‌العاده کم – سیلیکون قدیمی: 130mV معمولی در 1A – سیلیکون جدید: 122mV معمولی در 1A

andbull; پاسخ گذرا بار عالی – حتی با خازن خروجی 1andmu;F

andbull; توپولوژی NMOS جریان نشتی معکوس کم را ارائه می‌دهد

andbull; دقت اولیه: 1%

andbull; دقت کلی در خط، بار و دما – سیلیکون قدیمی: 3% – سیلیکون جدید: 1.5%

andbull; کمتر از 20nA معمولی IQ در حالت خاموش

andbull; خاموش شدن حرارتی و محدودیت جریان برای حفاظت از خطا

andbull; موجود در نسخه‌های ولتاژ خروجی متعدد: – خروجی قابل تنظیم: 1.20 ولت تا 5.5 ولت – خروجی‌های سفارشی با استفاده از برنامه‌نویسی سطح پکیج کارخانه در دسترس هستند

andnbsp;

کاربردها

andbull; تنظیم نقطه بار برای DSPها، FPGAها و ریزپردازنده‌ها

andbull; تنظیم پس از تنظیم برای منابع تغذیه سوئیچینگ

andbull; تجهیزات قابل حمل و باتری‌دار

andnbsp;

شرح

رگولاتور ولتاژ LDO خطی TPS737 از یک ترانزیستور عبوری NMOS در پیکربندی دنبال‌کننده ولتاژ استفاده می‌کند. این توپولوژی نسبتاً به مقدار و ESR خازن خروجی حساس نیست و امکان انواع مختلفی از پیکربندی‌های بار را فراهم می‌کند. پاسخ گذرا بار عالی است، حتی با یک خازن خروجی سرامیکی کوچک 1andmu;F. توپولوژی NMOS همچنین امکان افت ولتاژ بسیار کم را فراهم می‌کند.

TPS737 از یک فرآیند BiCMOS پیشرفته برای تولید دقت بالا در حالی که ولتاژهای افت بسیار کم و جریان پین زمین کم را ارائه می‌دهد، استفاده می‌کند. دستگاه‌هایی که از آخرین جریان تولید استفاده می‌کنند، دارای طراحی به‌روز شده با سیلیکون جدید در آخرین فناوری فرآیند TI هستند. مصرف جریان، زمانی که فعال نیست، کمتر از 20nA است و برای برنامه‌های قابل حمل طراحی شده است. این دستگاه توسط خاموش شدن حرارتی و محدودیت جریان برگشتی محافظت می‌شود.

برای برنامه‌هایی که به دقت ولتاژ خروجی بالاتری نیاز دارند، رگولاتور ولتاژ افت کم 1A TPS7A37 TI با دقت کلی 1% را در نظر بگیرید.
