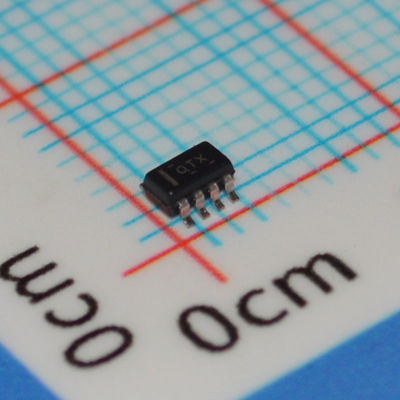

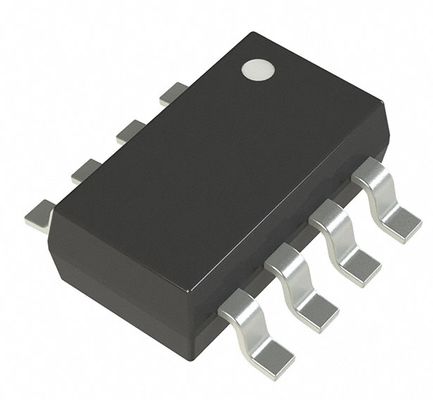

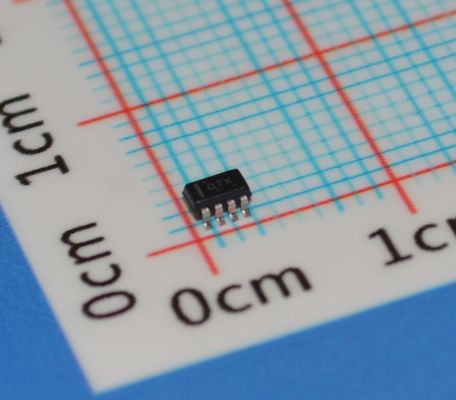

TPS62120DCNR 3.3V 1.5A Step-Down Converter با بهره وری 95٪ 3.1-17V حالت صرفه جویی در قدرت ورودی 100٪ چرخه کار جبران داخلی شروع نرم و خاموش شدن حرارتی در بسته SOT-23

TPS62120DCNR مبدل کاهنده 3.3 ولت 1.5 آمپر با 95٪ راندمان ورودی 3.1-17 ولت حالت صرفه جویی در مصرف انرژی 100٪ چرخه وظیفه جبران داخلی شروع نرم و خاموش شدن حرارتی در بسته SOT-23

andnbsp;

ویژگی ها

andbull; محدوده ولتاژ ورودی گسترده: 2 ولت تا 15 ولت 1

andbull; تا 96٪ راندمان

andbull; حالت صرفه جویی در مصرف انرژی با جریان سکون 11-andmicro;A

andbull; جریان خروجی 75 میلی آمپر

andbull; محدوده ولتاژ خروجی: 1.2 ولت تا 5.5 ولت

andbull; تا فرکانس سوئیچینگ 800 کیلوهرتز

andbull; مبدل همزمان، بدون یکسو کننده خارجی

andbull; ولتاژ ریپل خروجی کم

andbull; 100٪ چرخه وظیفه برای کمترین افت ولتاژ

andbull; بسته کوچک SOT 8 پین (TPS62120) و 2 میلی متر × 2 میلی متر DFN 6 پین (TPS62122)

andbull; شروع نرم داخلی

andbull; خروجی Power Good Open Drain (TPS62120)

andbull; خروجی Open-Drain برای تخلیه خروجی (TPS62120)

andbull; آستانه UVLO 2.5 ولت افزایشی و 1.85 ولت کاهشی

andnbsp;

برنامه های کاربردی

andbull; برنامه های RF کم مصرف

andbull; ریزپردازنده های فوق العاده کم مصرف

andbull; برداشت انرژی

andbull; اندازه گیری صنعتی

andnbsp;

شرح

دستگاه TPS6212x یک مبدل DC-DC کاهنده همزمان با راندمان بالا است که برای برنامه های کم مصرف بهینه شده است. این دستگاه از جریان خروجی تا 75 میلی آمپر پشتیبانی می کند و امکان استفاده از سلف ها و خازن های خارجی کوچک را فراهم می کند.

محدوده ولتاژ ورودی عملیاتی گسترده 2 ولت تا 15 ولت از برداشت انرژی، باتری و همچنین برنامه های 9 ولت یا 12 ولت خطی پشتیبانی می کند.

مبدل با طرح کنترل هیسترزیس پیشرفته خود، حالت صرفه جویی در مصرف انرژی را فراهم می کند. در بارهای سبک، مبدل در حالت مدولاسیون فرکانس پالس (PFM) کار می کند و به طور خودکار در حالت مدولاسیون عرض پالس (PWM) در جریان های بار بالاتر تغییر می کند. حالت صرفه جویی در مصرف انرژی راندمان بالا را در کل محدوده جریان بار حفظ می کند. طرح کنترل هیسترزیس برای ولتاژ ریپل خروجی کم در حالت PFM بهینه شده است تا نویز خروجی را به حداقل برساند. این دستگاه تنها 10 andmicro;A جریان سکون از VIN در عملکرد حالت PFM مصرف می کند.

در حالت خاموش، دستگاه خاموش می شود.

یک خروجی power good open-drain در TPS62120 موجود است و پس از تنظیم ولتاژ خروجی، آن را نشان می دهد.

TPS62120 دارای یک پین SGND اضافی است که در حالت خاموش به GND متصل می شود. این خروجی می تواند برای تخلیه خازن خروجی استفاده شود.

TPS6212x در محدوده دمای هوای آزاد -40 درجه سانتیگراد تا 85 درجه سانتیگراد کار می کند. TPS62120 در یک بسته کوچک 8 پین SOT-23 و TPS62122 در یک بسته 2 میلی متر × 2 میلی متر 6 پین DFN موجود است.
