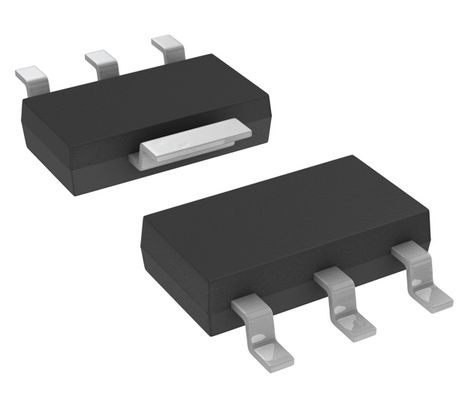

TLV1117LV25DCYR:2.5V خروجی ثابت LDO با جریان 1A کاهش کم (1.1V حداکثر) PSRR بالا (65dB) 1٪ دقت پایدار با خازن های سرامیکی محافظت بیش از حد / حرارتی در بسته SOT-223

TLV1117LV25DCYR: رگولاتور LDO با خروجی ثابت 2.5 ولت با جریان 1 آمپر، افت ولتاژ کم (حداکثر 1.1 ولت)، PSRR بالا (65dB)، دقت 1%، پایدار با خازن‌های سرامیکی، حفاظت از جریان بیش از حد/حرارتی در پکیج SOT-223

andnbsp;

ویژگی‌ها

andbull; دقت معمول: 1.5%

andbull; جریان سکون کم: 100 وmu;A (حداکثر)andndash; 500 برابر کمتر از دستگاه‌های استاندارد 1117

andbull; VIN: 2 ولت تا 5.5 ولتandndash; حداکثر VIN مطلق: 6 ولت

andbull; پایدار با جریان خروجی 0 میلی‌آمپر

andbull; افت ولتاژ کم: 455 میلی‌ولت در 1 آمپر برای VOUT = 3.3 ولت

andbull; PSRR بالا: 65 دسی‌بل در 1 کیلوهرتز

andbull; حداقل محدودیت جریان مشخص شده: 1.1 آمپر

andbull; پایدار با خازن‌های سرامیکی مقرون به صرفه:andndash; با ESR 0-andOmega;

andbull; محدوده دما: andndash;40anddeg;C تا +125anddeg;C

andbull; خاموش شدن حرارتی و حفاظت از جریان بیش از حد

andbull; برای جایگزینی مستقیم با قابلیت‌های ارتقا یافته، TLV761 را ببینید

andbull; موجود در پکیج SOT-223

andnbsp;

کاربردها

andbull; دستگاه‌های تنظیم‌کننده (Set-top boxes)

andbull; تلویزیون‌ها و مانیتورها

andbull; لوازم جانبی کامپیوتر، لپ‌تاپ، مادربردها

andbull; مودم‌ها و سایر محصولات ارتباطی

andbull; تنظیم پس از رگولاتور سوئیچینگ

andnbsp;

توضیحات

رگولاتور خطی کم‌افت ولتاژ (LDO) TLV1117LV، نسخه ولتاژ ورودی پایین رگولاتور ولتاژ محبوب TLV1117 است.

TLV1117LV یک دستگاه بسیار کم‌مصرف است که 500 برابر جریان سکون کمتری نسبت به رگولاتورهای ولتاژ 1117 سنتی مصرف می‌کند، که این دستگاه را برای برنامه‌هایی که جریان آماده‌به‌کار بسیار کمی را الزامی می‌کنند، طراحی کرده است. LDO TLV1117LV همچنین با جریان بار 0 میلی‌آمپر پایدار است. هیچ الزامی برای حداقل بار وجود ندارد، که این دستگاه را به یک انتخاب خوب برای برنامه‌هایی تبدیل می‌کند که در آن رگولاتور باید علاوه بر جریان‌های زیاد در حدود 1 آمپر در طول عملکرد عادی، بارهای بسیار کوچکی را در حالت آماده‌به‌کار تغذیه کند. TLV1117LV عملکرد گذرا خط و بار عالی را ارائه می‌دهد و در نتیجه افت ولتاژ و افزایش ولتاژ بسیار کمی در خروجی ولتاژ هنگام تغییر نیاز جریان بار از کمتر از 1 میلی‌آمپر به بیش از 500 میلی‌آمپر ایجاد می‌شود.

یک تقویت‌کننده شکاف نواری و خطا با دقت 1.5% ارائه می‌دهد. نسبت رد توان (PSRR) بسیار بالا امکان استفاده از دستگاه را برای تنظیم پس از یک رگولاتور سوئیچینگ فراهم می‌کند. سایر ویژگی‌های ارزشمند شامل نویز خروجی کم و ولتاژ افت کم است.

این دستگاه به صورت داخلی جبران می‌شود تا با خازن‌های مقاومت سری معادل (ESR) 0-andOmega; پایدار باشد. این مزایای کلیدی امکان استفاده از خازن‌های سرامیکی کوچک و مقرون به صرفه را فراهم می‌کند. در صورت تمایل می‌توان از خازن‌های مقرون به صرفه که دارای ولتاژ بایاس و کاهش دما بالاتری هستند نیز استفاده کرد.

TLV1117LV در پکیج SOT-223 موجود است.

andnbsp;

اطلاعات

andnbsp;

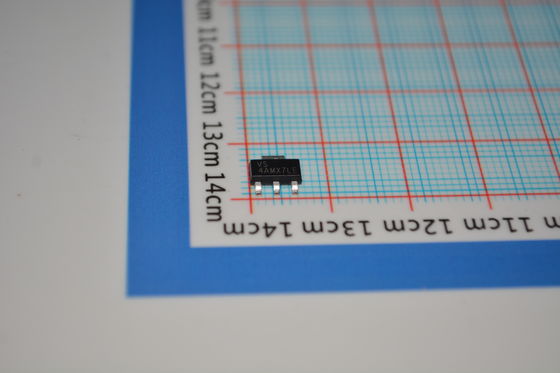

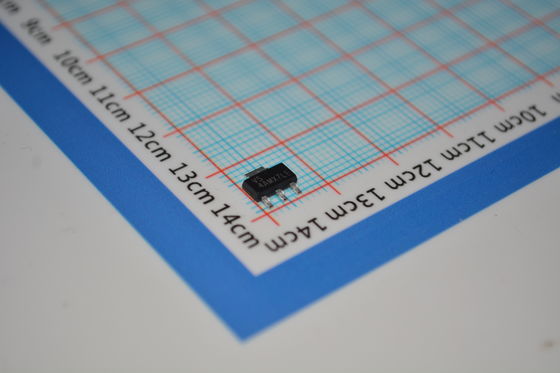

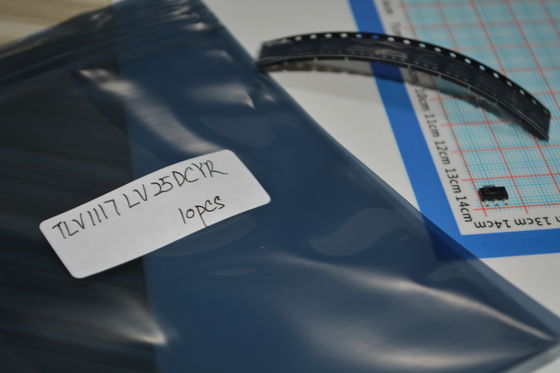

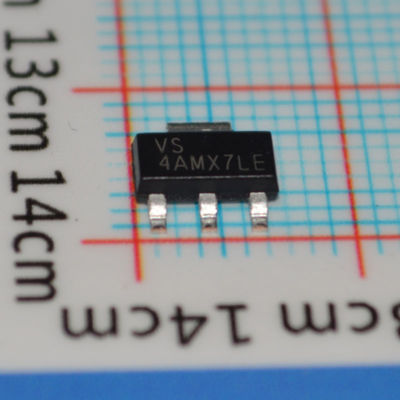

نقاشی
