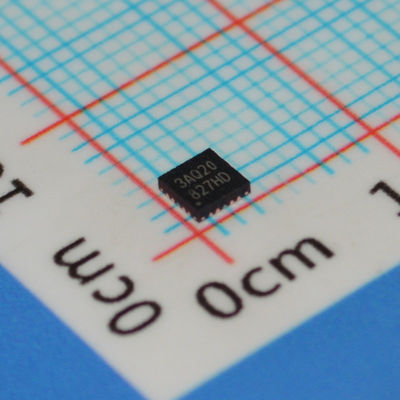

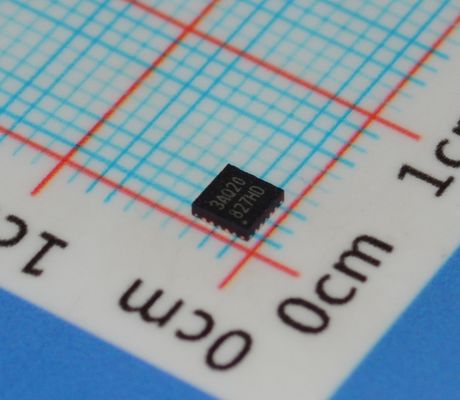

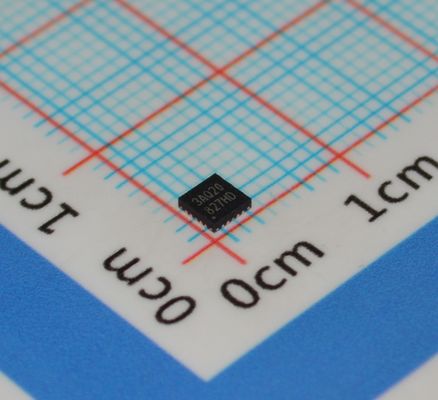

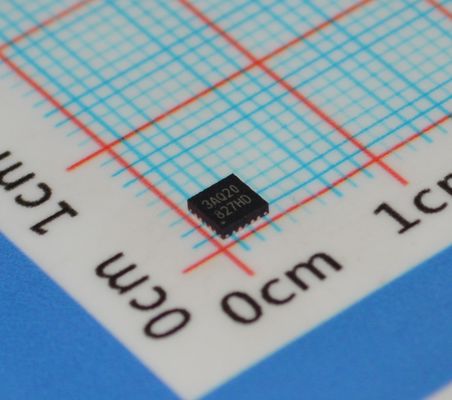

N76E003AQ20 MCU مبتنی بر 20MHz 8051 با فلش 18KB 1KB SRAM 12-Bit ADC 16 PWM UART/SPI/I2C 2.4V-5.5V در بسته TSSOP 20 پین

N76E003AQ20 MCU مبتنی بر 20MHz 8051 با فلش 18KB 1KB SRAM 12-Bit ADC 16 PWM UART/SPI/I2C 2.4V-5.5V در بسته TSSOP 20 پین

ویژگی ها
پردازنده:
یک میکروکنترلر CMOS مبتنی بر 1T 8051 با عملکرد بالا 8 بیتی کاملاً استاتیک.

مجموعه دستورات کاملا با MCS-51 سازگاره

4-درجه ي اولويي امكانات قطع شده

شاخص های داده دوگانه (DPTRs)

عملکرد:
ولتاژ بزرگ از 2.4 ولت تا 5.5 ولت

فرکانس کار گسترده تا 16 مگاهرتز

درجه حرارت صنعتی: -40 درجه سانتیگراد تا +105 درجه سانتیگراد

حافظه:
تا 18K بایت از APROM برای کد کاربر.

بایت های LDROM قابل تنظیم 4K / 3K / 2K / 1K / 0K ، که انعطاف پذیری را به کد بوت توسعه یافته کاربر فراهم می کند.

حافظه فلش با صفحات 128 بایت هرکدام جمع آوری شده است.

برنامه ریزی قابل برنامه ریزی در برنامه (lAP)

رمز قفل براي امنيت
256 بایت رم روی تراشه

۷۶۸ بایت اضافی در رم کمکی روی تراشه (XRAM) که توسط دستورات MOVX دسترسی پیدا می شود.

یک تایمر 16 بیتی 2 با ماژول ضبط سه کانال ورودی و 9 پین ورودی می تواند انتخاب شود.

یک تایمر 16 بیتی که می تواند منبع ساعت UARTS باشد

يک قطع 16 بتي PWM براي تايمر
یک تایمر نگهبان قابل برنامه ریزی (WDT) که توسط یک منبع داخلی اختصاصی 10 کیلو هرتز تنظیم می شود.

یک تایمر مخصوص خود بیداری (WKT) برای بیداری خود برای حالت های کاهش قدرت.
دو پورت UART دوگانه با تشخیص خطای فریم و تشخیص آوتوماتیک آدرس. پین های TXD و RXD UART0 قابل تعویض از طریق نرم افزار.

یک پورت SPl با حالت های master و slave، تا 8 Mbps زمانی که ساعت سیستم 16 MHz باشد.
يک اتوبوس IC با حالت هاي استاد و برده، تا 400 کيلي باطري سرعت داده.

سه جفت، شش کانال خروجی مدولاتور عرض نبض (PWM) ، 10 پین خروجی می تواند انتخاب شود.

هشت کانال قطع پین، برای تمام پورتهای l/0 به اشتراک گذاشته شده، با پیکربندی متغیر تشخیص لبه / سطح.

یک ADC ۱۲ بیتی، سرعت تبدیل تا ۵۰۰ kps، هاردویر فعال و مقایسه نتیجه تبدیل کنترل موتور را تسهیل می کند.

مدیریت برق:
دو حالت کاهش قدرت: حالت خاموش و حالت خاموش.

مانیتور قدرت:
تشخیص قهوه ای (BOD) با حالت کم مصرف در دسترس، انتخاب 4 سطح، گزینه های قطع یا تنظیم مجدد.

بازنشستن قدرت ((POR))

مصونيت ESD و EFT قوي

ابزار توسعه:
Nuvoton On-Chip-Debugger (OCD) با محیط توسعه KElL.

برنامه ریز مدار Nuvoton (lCP)
برنامه نویسی در سیستم Nuvoton (ISP) از طریق UART

توضیحات

N76E003 یک میکروکنترلر 8 بیتی با عملکرد بالا مبتنی بر 1T 8051 است. مجموعه دستورالعمل به طور کامل با استاندارد 80C51 سازگار است و عملکرد بهبود یافته است.

N76E003 حاوی یک بایت اصلی تا 18 کیلو بایت به نام APROM است که در آن محتوای کد های کاربر وجود دارد. N76E003 Flash از عملکرد برنامه نویسی در برنامه پشتیبانی می کند.که امکان بروزرسانی نرم افزار بر روی تراشه را دارد. lAP همچنین امکان پیکربندی هر بلوکی از آرایه کد کاربر را برای استفاده به عنوان ذخیره سازی داده های غیر قابل تغییر فراهم می کند که توسط lAP نوشته شده و توسط دستورالعمل lAP یا MOVC خوانده می شود.يه فلاش ديگه هم هست به اسم LDROM، که معمولاً کد بوت برای انجام برنامه نویسی در سیستم (lSP) در آن قرار دارد. اندازه TheLDROM با حداکثر 4K بایت قابل تنظیم است. برای تسهیل برنامه نویسی و تأیید،فلاش اجازه می دهد تا به صورت الکترونیکی توسط برنامه نویس موازی یا برنامه نویسی مدار (lCP) برنامه ریزی و خوانده شود. وقتی کد تایید شد، کاربر می تواند کد را برای امنیت قفل کند.

N76E003 ارائه می دهد محیطی غنی از جمله 256 بایت از SRAM، 768 بایت از RAM auxiiary (XRAM) ، تا 18 هدف کلی l / 0، دو 16 بیت تایمر / شمارنده 0/1یک تایمر 16 بیتی2 با ماژول ضبط سه کانال ورودی، یک تایمر نگهبان (wDT) ، یک تایمر خود بیداری (WKT) ، یک تایمر 16 بیتی برای بارگذاری خودکار3 برای اهداف عمومی یا ژنراتور نرخ baud،دو UART با تشخیص خطای فریم و تشخیص خودکار آدرس، یک SPl، یک l'C، پنج کانال خروجی PWM پیشرفته، هشت کانال مشترک برای تمام 0، و یک ADC 12 بیتی.دستگاه های فرعی مجهز به 18 منبع با قابلیت قطع 4 سطح اولویت هستند..

N76E003 مجهز به سه منبع ساعت است و از تغییر در پرواز از طریق نرم افزار پشتیبانی می کند. سه منبع ساعت شامل ورودی ساعت خارجی، نوسانگر داخلی 10 کیلو هرتز،و يک نوسانگر دقيق داخلي 16 مگاهرتز که در درجه حرارت اتاقي به +1% کاهش يافتهN76E003 قابلیت مشاهده قدرت اضافی مانند تنظیم مجدد قدرت و تشخیص 4 سطح brown-out را فراهم می کند، که ترتیب روشن شدن / خاموش شدن را برای طراحی سیستم با قابلیت اطمینان بالا پایدار می کند.

کار میکروکنترلر N76E003 مصرف بسیار کم انرژی با دو حالت قدرت اقتصادی برای کاهش مصرف انرژی - حالت خاموش و حالت Power-down، که توسط نرم افزار انتخاب می شوند.حالت اول ساعت پردازنده را خاموش می کند اما اجازه می دهد تا عملکرد محیطی ادامه یابد. حالت خاموش کردن قدرت تمام ساعت سیستم را برای مصرف انرژی حداقل متوقف می کند. ساعت سیستم N76E003 همچنین می تواند با تقسیم کننده ساعت نرم افزار کند شود.که امکان انعطاف پذیری بین عملکرد اجرا و مصرف برق را فراهم می کند.

N76E003 با هسته پردازنده با عملکرد بالا و لبه های غنی و طراحی شده، برای رسیدن به یک هدف کلی، لوازم خانگی یا موفقیت سیستم کنترل موتور استفاده می شود.

اطلاعات

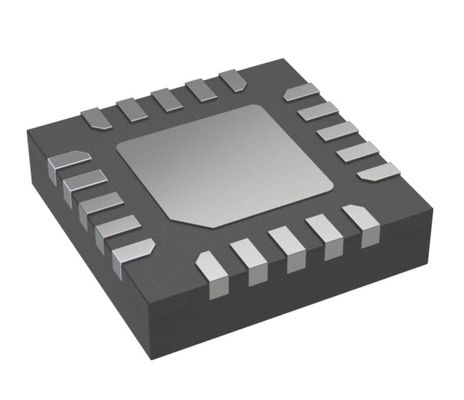

نقاشی
