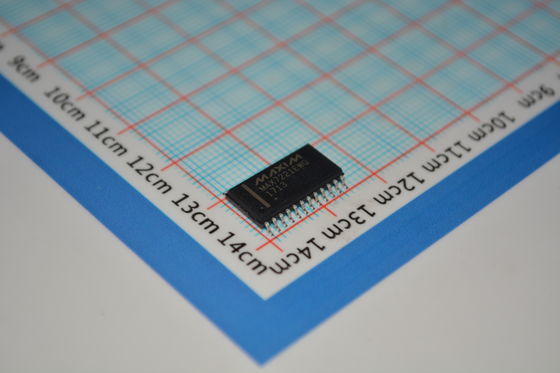

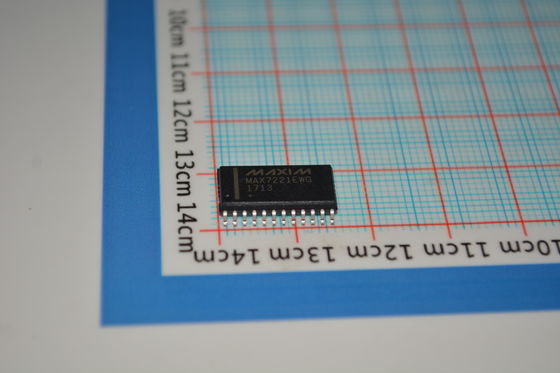

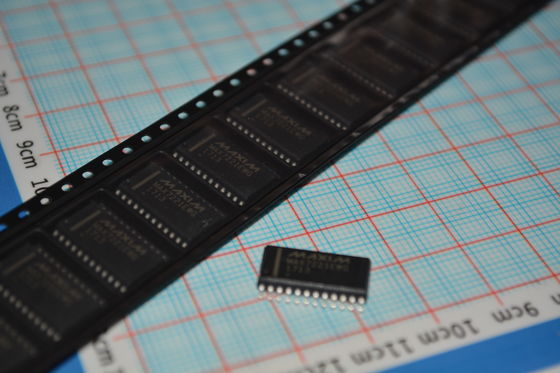

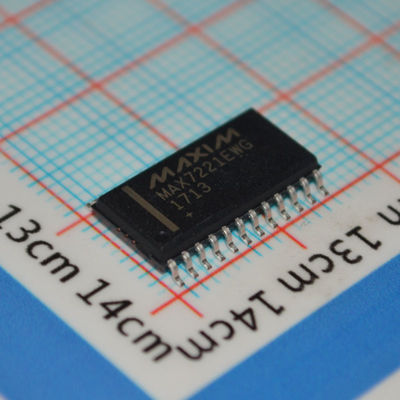

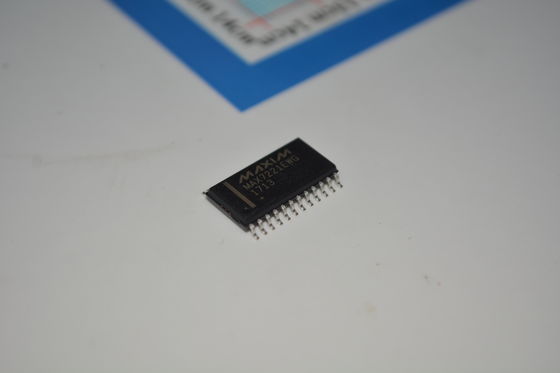

MAX7221EWG+T درایور نمایشگر LED 8 رقمی با رابط SPI نرخ داده سریال 10 مگاهرتز عملکرد 2.7 ولت تا 5.5 ولت کنترل LED مجزا و پکیج SOIC 24 پین پهن

MAX7221EWG+T درایور نمایشگر LED 8 رقمی با رابط SPI نرخ داده سریال 10 مگاهرتز عملکرد 2.7 ولت - 5.5 ولت کنترل LED مجزا و بسته SOIC 24 پین عریض

andnbsp;

ویژگی ها

● رابط سریال 10 مگاهرتز

● کنترل بخش LED مجزا

● انتخاب رقم رمزگشایی/بدون رمزگشایی

● خاموش شدن کم مصرف 150 میکرو آمپر (داده حفظ شده)

● کنترل روشنایی دیجیتال و آنالوگ

● نمایشگر در هنگام روشن شدن خاموش می شود

● درایو نمایشگر LED کاتد مشترک

● درایورهای بخش محدود شده با سرعت چرخش برای EMI کمتر (MAX7221)

● رابط سریال SPI، QSPI، MICROWIRE (MAX7221)

● بسته های DIP و SO 24 پین

andnbsp;

برنامه های کاربردی

● نمایشگرهای میله ای

● کنترلرهای صنعتی

● کنتورهای پنلی

● نمایشگرهای ماتریس LED

andnbsp;

شرح

MAX7219/MAX7221 درایورهای نمایشگر کاتد مشترک ورودی/خروجی سریال فشرده هستند که ریزپردازنده ها (µPs) را به نمایشگرهای LED عددی 7 سگمنت تا 8 رقم، نمایشگرهای میله ای یا 64 LED مجزا متصل می کنند. در تراشه یک رمزگشای کد BCD، مدار اسکن مالتی پلکس، درایورهای سگمنت و رقم و یک RAM استاتیک 8x8 وجود دارد که هر رقم را ذخیره می کند. فقط یک مقاومت خارجی برای تنظیم جریان سگمنت برای همه LED ها مورد نیاز است. MAX7221 با SPIandtrade;، QSPIandtrade; و MICROWIREandtrade; سازگار است و دارای درایورهای سگمنت محدود شده با سرعت چرخش برای کاهش EMI است.

یک رابط سریال 4 سیمه مناسب به تمام µPs های رایج متصل می شود. ارقام مجزا ممکن است بدون بازنویسی کل نمایشگر آدرس دهی و به روز شوند. MAX7219/MAX7221 همچنین به کاربر اجازه می دهد تا رمزگشایی کد B یا بدون رمزگشایی را برای هر رقم انتخاب کند.

این دستگاه ها شامل یک حالت خاموش شدن کم مصرف 150 میکرو آمپر، کنترل روشنایی آنالوگ و دیجیتال، یک رجیستر محدودیت اسکن است که به کاربر اجازه می دهد تا 1 تا 8 رقم را نمایش دهد و یک حالت تست که همه LED ها را روشن می کند.

برای برنامه هایی که به عملکرد 3 ولت یا چشمک زدن سگمنت نیاز دارند، به برگه اطلاعات MAX6951 مراجعه کنید.

andnbsp;

اطلاعات

andnbsp;

نقاشی

مزیت ما :

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال های خرید خوب با قیمت خوب.
• خدمات حرفه ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می کند.^_^
