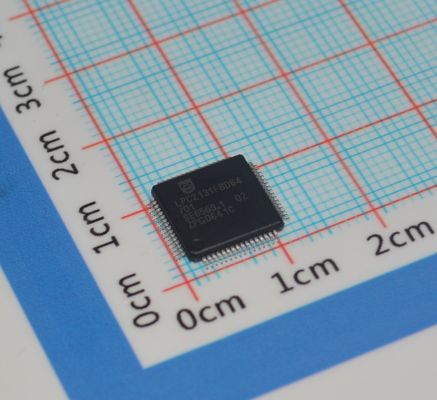

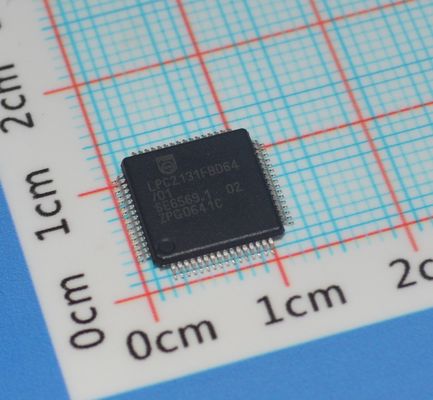

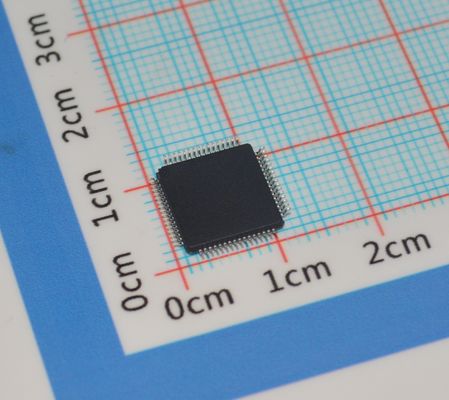

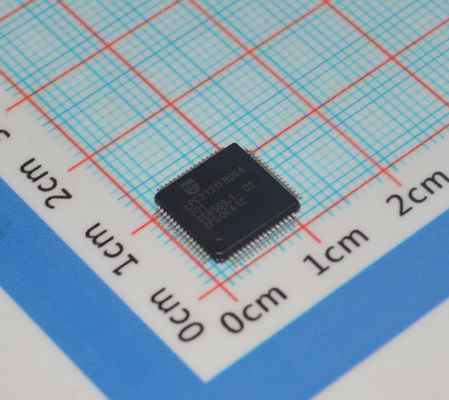

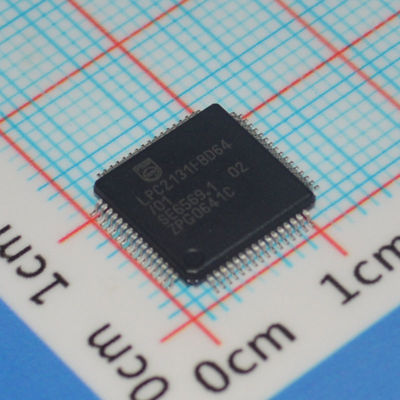

LPC2131FBD64/01,15 ARM7 MCU هسته RISC 32 بیتی 64 کیلوبایت فلش 16 کیلوبایت رم سرعت 60 مگاهرتز USB 2.0 2x UART 64-LQFP -40°C تا +85°C درجه صنعتی

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Core 64KB Flash 16KB RAM 60MHz Speed USB 2.0 2x UART 64-LQFP -40anddeg;C تا +85anddeg;C درجه صنعتی

andnbsp;

ویژگی ها و مزایا

2.1 پیشرفت های ارائه شده توسط دستگاه های LPC213x/01

 پورت های GPIO سریع، تغییر پین پورت را تا 3.5 برابر سریعتر از LPC213x اصلی فعال می کنند. همچنین به آنها اجازه می دهد تا یک پین پورت را در هر زمان بدون توجه به عملکرد آن بخوانند.

 ثبات های نتیجه اختصاصی برای ADC(ها) سربار وقفه را کاهش می دهند.

 UART0/1 شامل تولید کننده نرخ باود کسری، قابلیت های خودکار باودینگ و کنترل جریان دست دادن است که به طور کامل در سخت افزار پیاده سازی شده است.

 کنترل BOD اضافی، کاهش بیشتر مصرف انرژی را فعال می کند.

2.2 ویژگی های کلیدی مشترک برای LPC213x و LPC213x/01

 میکروکنترلر 16/32 بیتی ARM7TDMI-S در یک پکیج LQFP64 یا HVQFN64 کوچک.

 8/16/32 کیلوبایت RAM استاتیک روی تراشه و 32/64/128/256/512 کیلوبایت حافظه برنامه فلش روی تراشه. رابط/شتاب دهنده 128 بیتی، عملکرد 60 مگاهرتز با سرعت بالا را فعال می کند.

 برنامه نویسی درون سیستم/برنامه نویسی درون برنامه (ISP/IAP) از طریق نرم افزار بوت لودر روی تراشه. پاک کردن یک بخش فلش یا کل تراشه در 400 میلی ثانیه و برنامه نویسی 256 بایت در 1 میلی ثانیه.

 رابط های EmbeddedICE RT و Embedded Trace، اشکال زدایی بلادرنگ را با نرم افزار RealMonitor روی تراشه و ردیابی با سرعت بالا از اجرای دستورالعمل ارائه می دهند.

 یک (LPC2131/32) یا دو (LPC2134/36/38) ADC 8 کاناله 10 بیتی، مجموعاً تا 16 ورودی آنالوگ را با زمان تبدیل تا 2.44 ارائه می دهند.

s در هر کانال.

 DAC تک 10 بیتی، خروجی آنالوگ متغیر را ارائه می دهد (LPC2132/34/36/38).

 دو تایمر 32 بیتی/شمارنده رویداد خارجی (با چهار کانال ضبط و چهار کانال مقایسه در هر کدام)، واحد PWM (شش خروجی) و watchdog.

 ساعت بلادرنگ کم مصرف با توان مستقل و ورودی ساعت 32 کیلوهرتز اختصاصی.

 رابط های سریال متعدد از جمله دو UART (16C550)، دو باس I2C سریع (400 کیلوبیت بر ثانیه)، SPI و SSP با قابلیت های بافر و طول داده متغیر.

 کنترلر وقفه برداری با اولویت های قابل تنظیم و آدرس های برداری.

 حداکثر چهل و هفت پین ورودی/خروجی با هدف کلی 5 ولت تحمل کننده در پکیج LQFP64 یا HVQFN کوچک.

 حداکثر نه پین وقفه خارجی حساس به لبه یا سطح موجود.

 حداکثر ساعت CPU 60 مگاهرتز موجود از PLL روی تراشه قابل برنامه ریزی با زمان تسویه 100 میکروثانیه.

 نوسانگر یکپارچه روی تراشه با کریستال خارجی در محدوده 1 مگاهرتز تا 30 مگاهرتز و با نوسانگر خارجی تا 50 مگاهرتز کار می کند.

 حالت های صرفه جویی در مصرف انرژی شامل Idle و Power-down.

 فعال/غیرفعال کردن جداگانه عملکردهای جانبی و همچنین کاهش مقیاس ساعت جانبی برای بهینه سازی توان اضافی.

 بیدار شدن پردازنده از حالت Power-down از طریق وقفه خارجی یا BOD.

 تراشه منبع تغذیه تک با مدارهای POR و BOD:

محدوده ولتاژ عملیاتی CPU از 3.0 ولت تا 3.6 ولت (3.3 ولت وplusmn;10 %) با پدهای ورودی/خروجی تحمل کننده 5 ولت.

andnbsp;

توضیحات کلی

برگه اطلاعات محصول میکروکنترلرهای LPC2131/32/34/36/38 بر اساس یک CPU 16/32 بیتی ARM7TDMI-S با شبیه سازی بلادرنگ و پشتیبانی از ردیابی تعبیه شده است که میکروکنترلر را با 32 کیلوبایت، 64 کیلوبایت، 128 کیلوبایت، 256 کیلوبایت و 512 کیلوبایت حافظه فلش پرسرعت تعبیه شده ترکیب می کند. یک رابط حافظه 128 بیتی و یک معماری شتاب دهنده منحصر به فرد، اجرای کد 32 بیتی را با حداکثر سرعت کلاک فعال می کند. برای برنامه های اندازه کد بحرانی، حالت Thumb 16 بیتی جایگزین، کد را بیش از 30 درصد با حداقل افت عملکرد کاهش می دهد.

به دلیل اندازه کوچک و مصرف کم انرژی، این میکروکنترلرها برای برنامه هایی که کوچک سازی یک نیاز کلیدی است، مانند کنترل دسترسی و نقطه فروش، ایده آل هستند. با طیف گسترده ای از رابط های ارتباطی سریال و گزینه های SRAM روی تراشه 8 کیلوبایت، 16 کیلوبایت و 32 کیلوبایت، آنها برای دروازه های ارتباطی و مبدل های پروتکل، مودم های نرم افزاری، تشخیص صدا و تصویربرداری کم پایان بسیار مناسب هستند و هم اندازه بافر بزرگ و هم قدرت پردازش بالا را ارائه می دهند. تایمرهای مختلف 32 بیتی، ADC(های) 8 کاناله 10 بیتی تک یا دوگانه، DAC 10 بیتی، کانال های PWM و 47 خط GPIO با حداکثر نه پین وقفه خارجی حساس به لبه یا سطح، این میکروکنترلرها را به ویژه برای کنترل صنعتی و سیستم های پزشکی مناسب می کند.

andnbsp;

اطلاعات

andnbsp;

نقاشی

andnbsp;

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال های خرید خوب با قیمت خوب.
• خدمات حرفه ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تأیید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می کند.^_^


فهرست محصولات
تهیه مجموعه ای از قطعات الکترونیکی، طیف کاملی از نیمه هادی ها، قطعات فعال وamp; غیرفعال. ما می توانیم به شما کمک کنیم تا همه چیز را برای bom PCB دریافت کنید، به عبارت دیگر، شما می توانید یک راه حل یک مرحله ای را در اینجا دریافت کنید.


پیشنهادات شامل:
مدار مجتمع، IC های حافظه، دیود، ترانزیستور، خازن، مقاومت، واریستور، فیوز، تریمر وamp; پتانسیومتر، ترانسفورماتور، باتری، کابل، رله، سوئیچ، کانکتور، ترمینال بلوک، کریستال وamp; نوسانگر، سلف، سنسور، ترانسفورماتور، درایور IGBT، LED، LCD، مبدل، PCB (برد مدار چاپی)، PCBA (مونتاژ PCB)

قوی در برند:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON,YAGEO, TDK, و غیره
