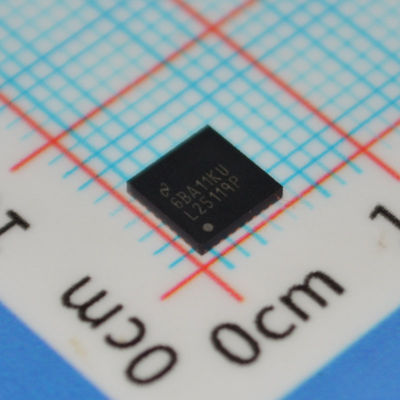

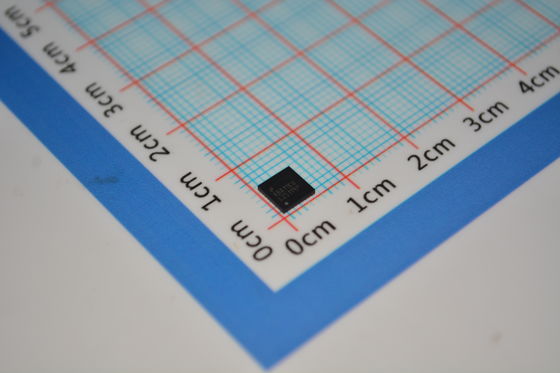

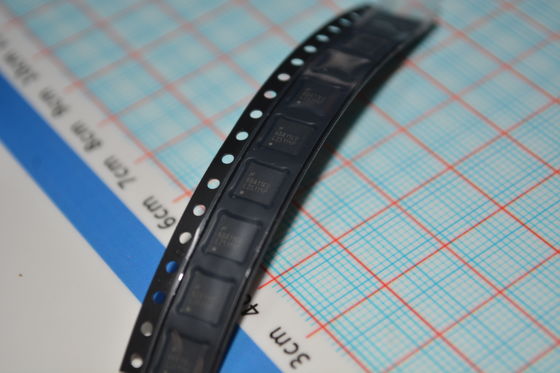

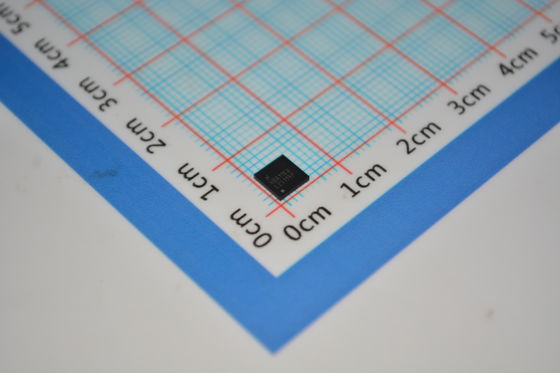

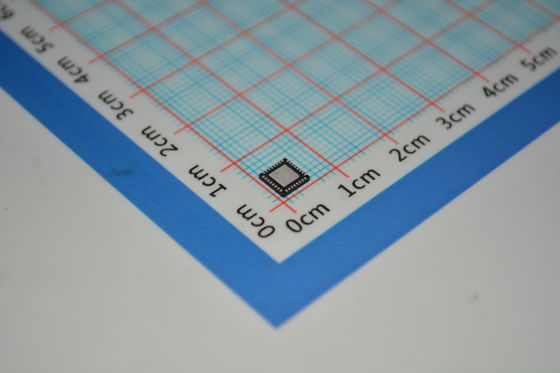

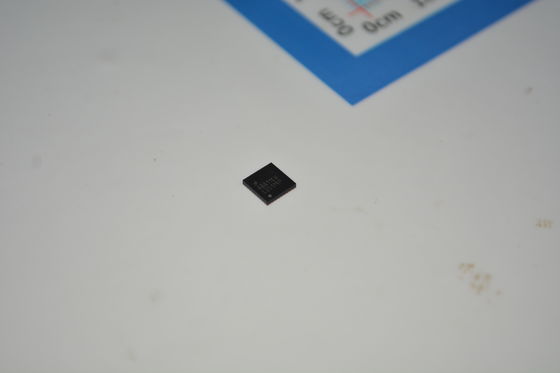

LM25119PSQ/NOPB Buck Controller 4.5-42V ورودی 100V/10A MOSFET Drive 200kHz-1MHz فرکانس همگام مستقیم تنظیم شده UVLO محافظت حرارتی 16-WQFN، -40 °C تا +125 °C

LM25119PSQ/NOPB کنترل‌کننده باک 4.5-42 ولت ورودی، درایو MOSFET 100 ولت/10 آمپر، فرکانس 200 کیلوهرتز تا 1 مگاهرتز، همگام‌سازی فرکانس، یکسوکننده، UVLO قابل تنظیم، حفاظت حرارتی، 16-WQFN، -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

andnbsp;

ویژگی‌ها

andbull; کنترل حالت جریان اوج شبیه‌سازی شده

andbull; محدوده عملکرد گسترده (4.5 ولت تا 42 ولت)

andbull; به راحتی برای خروجی‌های دوگانه یا خروجی تکی متناوب قابل تنظیم است

andbull; درایو گیت اوج 3.3 آمپر قوی

andbull; فرکانس سوئیچینگ قابل برنامه‌ریزی تا 750 کیلوهرتز

andbull; حالت شبیه‌سازی دیود اختیاری

andbull; خروجی قابل برنامه‌ریزی از 0.8 ولت

andbull; مرجع ولتاژ 1.5% دقیق

andbull; محدودیت جریان قابل برنامه‌ریزی

andbull; حفاظت از اضافه بار حالت Hiccup

andbull; راه‌اندازی نرم قابل برنامه‌ریزی

andbull; قفل ولتاژ پایین خط قابل برنامه‌ریزی

andbull; سوئیچ خودکار به منبع بایاس خارجی

andbull; ورودی منطقی فعال‌سازی کانال 2

andbull; خاموش شدن حرارتی

andbull; پکیج WQFN بدون سرب 32 پین

andnbsp;

کاربردها

andbull; درایورهای موتور DC-DC صنعتی

andbull; سرورها و روترهای مخابراتی

andnbsp;

شرح

دستگاه LM25119 یک کنترل‌کننده باک همزمان دوگانه است که برای کاربردهای رگولاتور کاهنده از یک منبع ورودی ولتاژ بالا یا بسیار متغیر در نظر گرفته شده است. روش کنترل بر اساس کنترل حالت جریان با استفاده از یک رمپ جریان شبیه‌سازی شده است. کنترل حالت جریان، پیش‌خور خط ذاتی، محدودیت جریان چرخه به چرخه و سهولت جبران حلقه را فراهم می‌کند. استفاده از یک رمپ کنترل شبیه‌سازی شده، حساسیت نویز مدار مدولاسیون پهنای پالس را کاهش می‌دهد و امکان کنترل قابل اطمینان چرخه‌های وظیفه بسیار کوچک را که در کاربردهای ولتاژ ورودی بالا ضروری است، فراهم می‌کند. فرکانس سوئیچینگ از 50 کیلوهرتز تا 750 کیلوهرتز قابل برنامه‌ریزی است. دستگاه LM25119 سوئیچ‌های قدرت MOS کانال N سمت بالا و پایین خارجی را با کنترل زمان مرده تطبیقی ​​هدایت می‌کند. یک حالت شبیه‌سازی دیود قابل انتخاب توسط کاربر، عملکرد حالت ناپیوسته را برای بهبود راندمان در شرایط بار سبک فعال می‌کند. یک رگولاتور بایاس ولتاژ بالا با سوئیچ خودکار به بایاس خارجی، راندمان را بیشتر بهبود می‌بخشد. ویژگی‌های اضافی شامل خاموش شدن حرارتی، همگام‌سازی فرکانس، محدودیت جریان چرخه به چرخه و حالت Hiccup و قفل ولتاژ پایین خط قابل تنظیم است. این دستگاه در یک پکیج WQFN 32 پین بدون سرب با توان بهبود یافته موجود است که دارای یک پد اتصال قالب در معرض دید است تا به اتلاف حرارت کمک کند.

andnbsp;

اطلاعات

andnbsp;

نقاشی

andnbsp;

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی هستند، ROHS
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن باشید که نیاز شما را برای انواع قطعات برآورده می‌کنیم.^_^


فهرست محصولات
عرضه یک سری از قطعات الکترونیکی، طیف کاملی از نیمه‌رساناها، قطعات فعال و غیرفعال. ما می‌توانیم به شما کمک کنیم تا همه چیز را برای BOM PCB دریافت کنید، به عبارت دیگر، شما می‌توانید یک راه‌حل یک‌جا را در اینجا دریافت کنید.


پیشنهادات شامل:
مدار مجتمع، ICهای حافظه، دیود، ترانزیستور، خازن، مقاومت، واریستور، فیوز، تریمر و پتانسیومتر، ترانسفورماتور، باتری، کابل، رله، سوئیچ، کانکتور، ترمینال بلوک، کریستال و نوسان‌ساز، سلف، سنسور، ترانسفورماتور، درایور IGBT، LED، LCD، مبدل، PCB (برد مدار چاپی)، PCBA (مونتاژ PCB)

قوی در برند:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK و غیره
