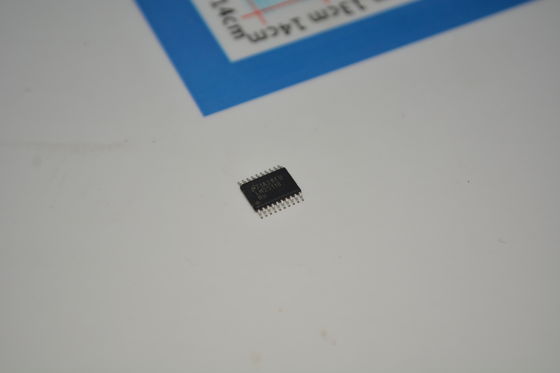

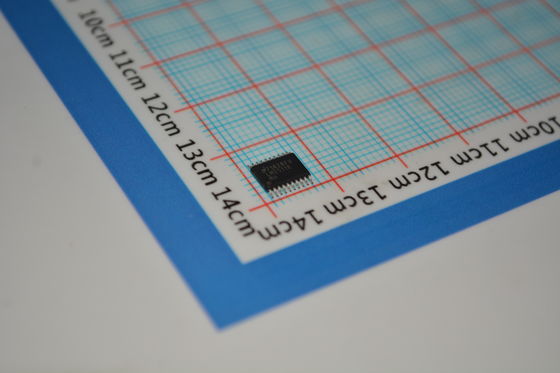

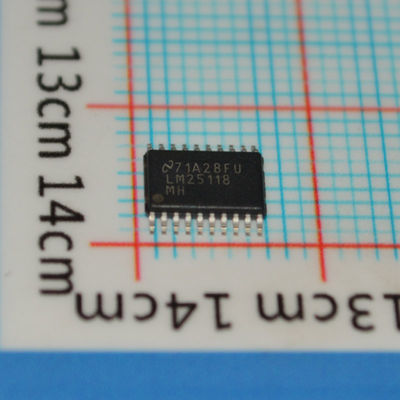

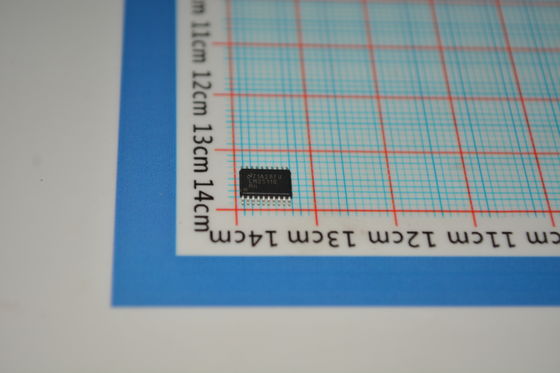

کنترل‌کننده باک LM25118MHX/NOPB ورودی 4.5 ولت-42 ولت، سوئیچ‌های 75 ولت/5 آمپر، فرکانس 500 کیلوهرتز-1 مگاهرتز، همگام‌سازی فرکانس، یکسوسازی، UVLO قابل تنظیم، خاموش شدن حرارتی، 20 پین HTSSOP، محدوده دمایی وسیع

LM25118MHX/NOPB کنترل‌کننده باک 4.5 ولت-42 ولت ورودی، سوئیچ‌های 75 ولت/5 آمپر، فرکانس 500 کیلوهرتز-1 مگاهرتز، همگام‌سازی فرکانس، یکسو‌سازی، UVLO قابل تنظیم، خاموش شدن حرارتی، 20 پین HTSSOP، محدوده دمایی وسیع

ویژگی‌ها

• محدوده عملکرد ولتاژ ورودی از 3 ولت تا 42 ولت

• کنترل حالت جریان پیک شبیه‌سازی شده

• انتقال نرم بین حالت‌های کاهنده و افزاینده

• فرکانس سوئیچینگ قابل برنامه‌ریزی تا 500 کیلوهرتز

• قابلیت همگام‌سازی نوسان‌ساز

• رگولاتور بایاس ولتاژ بالا داخلی

• درایورهای گیت بالا و پایین یکپارچه

• زمان راه‌اندازی نرم قابل برنامه‌ریزی

• جریان خاموش‌سازی فوق‌العاده کم

• ورودی فعال‌سازی

• تقویت‌کننده خطا با پهنای باند وسیع

• دقت مرجع فیدبک 1.5٪

• خاموش شدن حرارتی

• بسته: 20 پین HTSSOP (پد در معرض دید)

• ایجاد یک طراحی سفارشی با استفاده از LM25118 با استفاده از WEBENCH® Power Designer

کاربردها

منابع باک-بوست صنعتی

شرح

کنترل‌کننده رگولاتور سوئیچینگ باک-بوست با محدوده ولتاژ وسیع LM25118 دارای تمام عملکردهای لازم برای پیاده‌سازی یک رگولاتور باک-بوست با کارایی بالا و مقرون به صرفه با استفاده از حداقل اجزای خارجی است. توپولوژی باک-بوست، تنظیم ولتاژ خروجی را زمانی که ولتاژ ورودی کمتر یا بیشتر از ولتاژ خروجی است، حفظ می‌کند و آن را به ویژه برای کاربردهای خودرو مناسب می‌کند. LM25118 به عنوان یک رگولاتور باک عمل می‌کند در حالی که ولتاژ ورودی به اندازه کافی بیشتر از ولتاژ خروجی تنظیم شده است و به تدریج به حالت باک-بوست تبدیل می‌شود زیرا ولتاژ ورودی به خروجی نزدیک می‌شود. این رویکرد دو حالته، تنظیم را در طیف وسیعی از ولتاژهای ورودی با راندمان تبدیل بهینه در حالت باک و خروجی بدون خطا در طول انتقال حالت حفظ می‌کند. این کنترل‌کننده آسان برای استفاده شامل درایورهایی برای MOSFET باک سمت بالا و MOSFET بوست سمت پایین است. روش کنترل رگولاتور بر اساس کنترل حالت جریان با استفاده از یک رمپ جریان شبیه‌سازی شده است. کنترل حالت جریان شبیه‌سازی شده، حساسیت به نویز مدار مدولاسیون پهنای پالس را کاهش می‌دهد و امکان کنترل قابل اعتماد چرخه‌های کاری بسیار کوچک مورد نیاز در کاربردهای ولتاژ ورودی بالا را فراهم می‌کند. ویژگی‌های حفاظتی اضافی شامل محدودیت جریان، خاموش شدن حرارتی و ورودی فعال‌سازی است. این دستگاه در یک بسته HTSSOP 20 پین با توان بالا موجود است که دارای یک پد اتصال تراشه در معرض دید برای کمک به اتلاف حرارت است.

اطلاعات

نقاشی
